H4119310000A0为欧曼卡车中冷器软垫

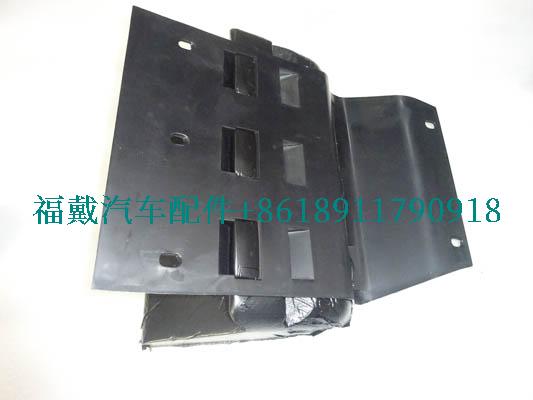

H4130070500A0为欧曼卡车挡风板

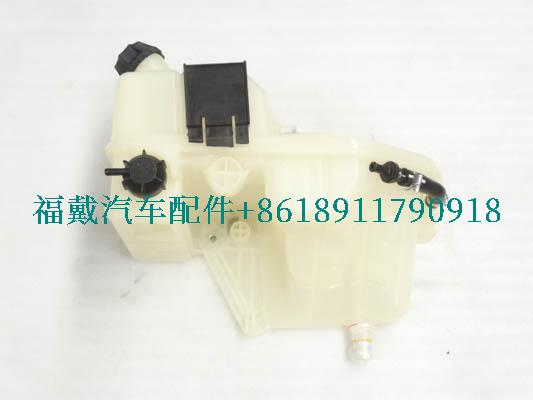

H4130410005A0为欧曼卡车副水箱带单向阀总成

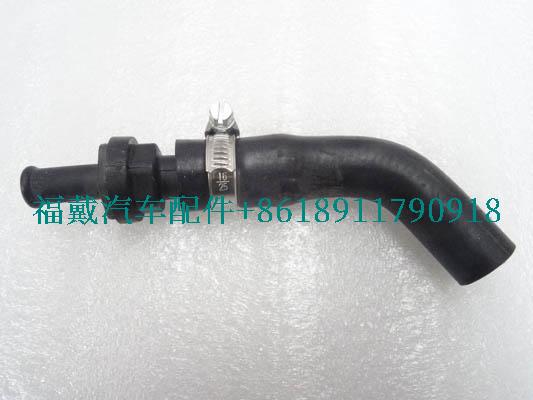

H4130430005A0为欧曼卡车副水箱单向阀

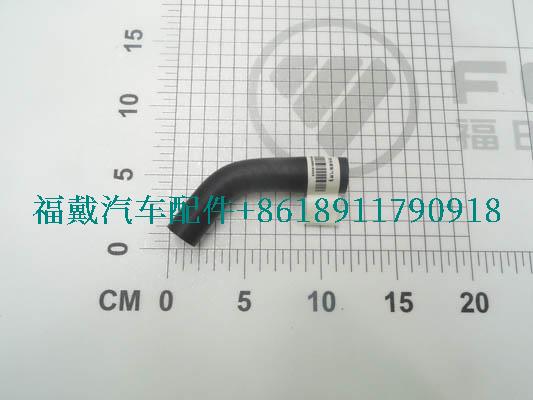

H4130430006A0为欧曼卡车散热器除气软管

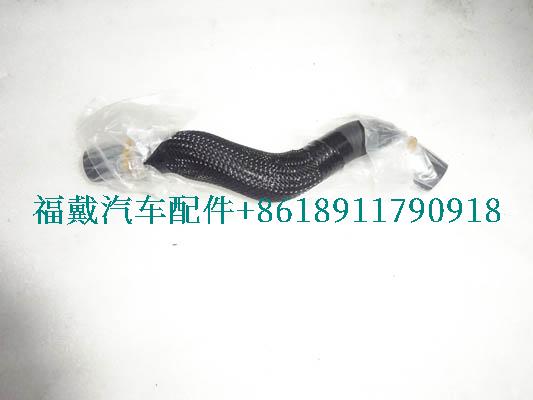

H4130430200A0为欧曼卡车散热器除气软管


H4130610000A0为欧曼卡车注水盖总成

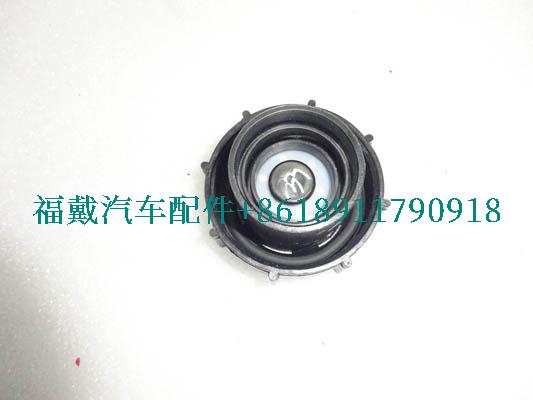

H4130610001A0为欧曼卡车压力盖

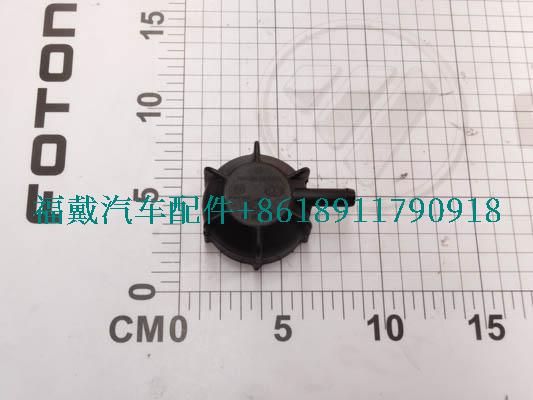

H4130610002A0为欧曼卡车压力盖总成

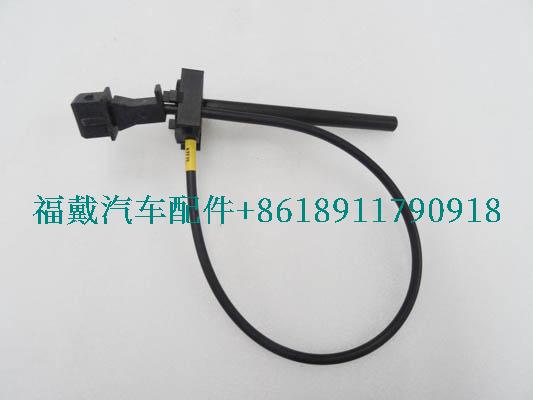

H4130620001A0为欧曼卡车水位传感器

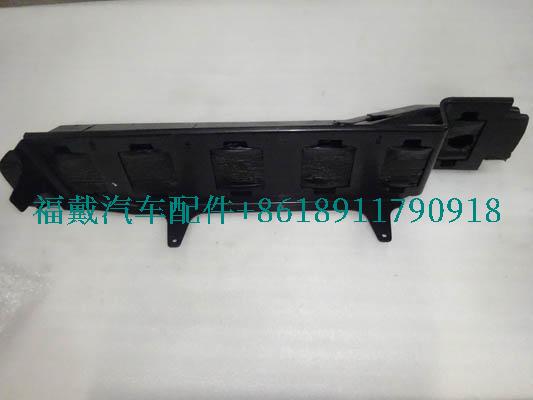

H413000001999为欧曼卡车挡风板

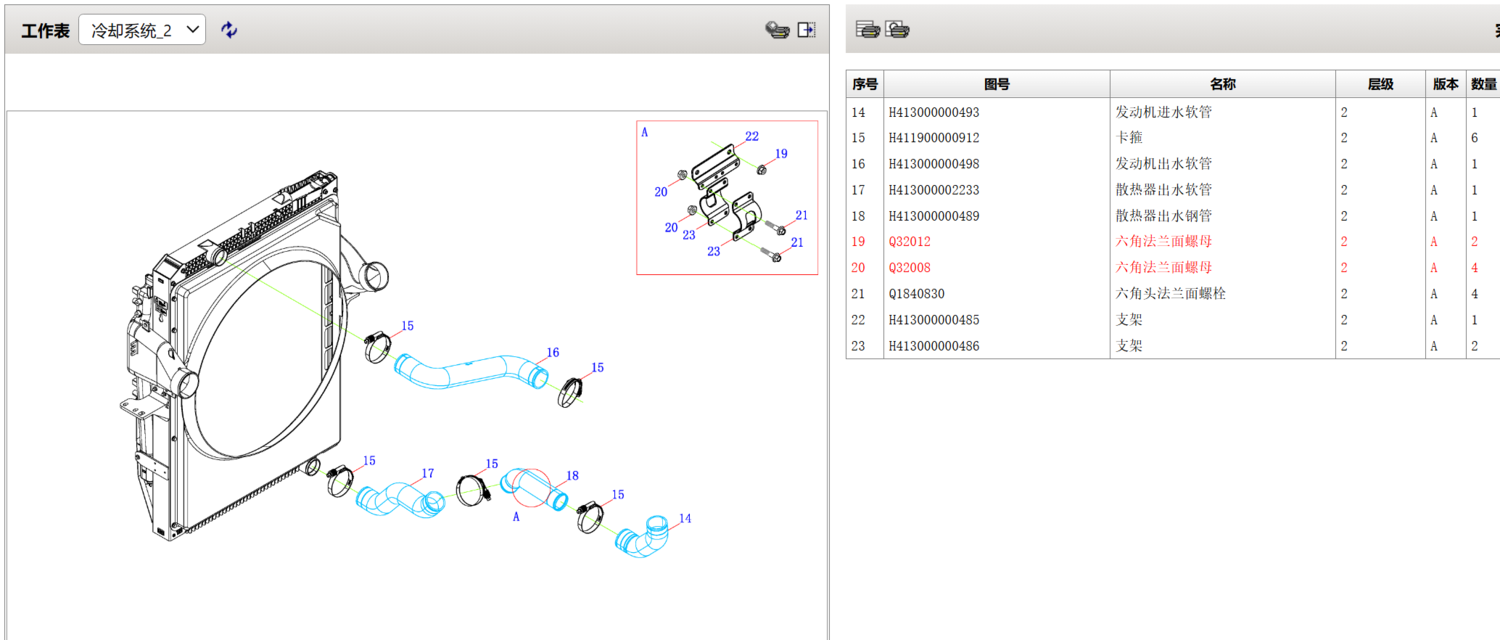

H413000001999为欧曼卡车挡风板.jpg 冷却系统1.png 冷却系统2.png 冷却系统3.png

序号	图号	名称	层级	版本	数量
	2S13051510004	散热器挡风板	1	A	1
	2S13051110051	冷却模块	1	A	1
	2S13051210077	冷却系统安装图	1	A	1
	H413000001673	冷却系统安装图	2	A	1
	2S13051410003	副水箱	1	A	1
	2S13051310052	发动机冷却管路带支架	1	A	1
	Q1840830	六角头法兰面螺栓	2	A	4
1	Q1841040	六角法兰面螺栓	2	A	4
2	Q1841025	六角法兰面螺栓	2	A	4
3	H4119310000A0	中冷器软垫	2	A	2
4	H413000001579	冷却模块总成	2	A	1
5	H413000002307	防虫网总成	3	A	1
6	H413000001671	中冷器总成	3	A	1
7	H413000002323	散热器	3	A	1
8	H413000002324	护风罩	3	A	1
9	Q1840820	六角法兰面螺栓	3	A	10
10	Q32006	六角法兰面螺母	2	A	5
11	H4130070500A0	挡风板	2	A	1
12	H4513040016A0	隔热垫卡扣	2	A	9
13	H413000001999	挡风板	2	A	1
14	H413000000493	发动机进水软管	2	A	1
15	H411900000912	卡箍	2	A	6
16	H413000000498	发动机出水软管	2	A	1
17	H413000002233	散热器出水软管	2	A	1
18	H413000000489	散热器出水钢管	2	A	1
19	Q32012	六角法兰面螺母	2	A	2
20	Q32008	六角法兰面螺母	2	A	4
21	Q1840830	六角头法兰面螺栓	2	A	4
22	H413000000485	支架	2	A	1
23	H413000000486	支架	2	A	2
24	Q67522	A型蜗杆传动式软管环箍	2	A	2
25	Q673C21	A型钢带式弹性软管夹箍	2	A	2
26	H4130430200A0	散热器除气软管	2	A	1
27	H413000000496	发动机除气软管	2	A	1
28	H0130300400A0	卡箍	2	A	2
29	H413000000497	补水软管	2	A	1
30	H4130410005A0	副水箱带单向阀总成	2	A	1
31	H4130620001A0	水位传感器	3	A	1
32	H4130410001A0	副水箱总成	3	A	1
33	H4130610000A0	注水盖	4	A	1
34	H4130610001A0	压力盖1	4	A	1
35	H4130610002A0	压力盖2	4	A	1
36	H4130430005A0	单向阀	3	A	1
37	Q67527	A型蜗杆传动式软管环箍	3	A	2
38	H4130430006A0	散热器除气软管	3	A	1
