欧曼星辉|进排气系统

2025-09-01 13:12

欧曼星辉|进排气系统

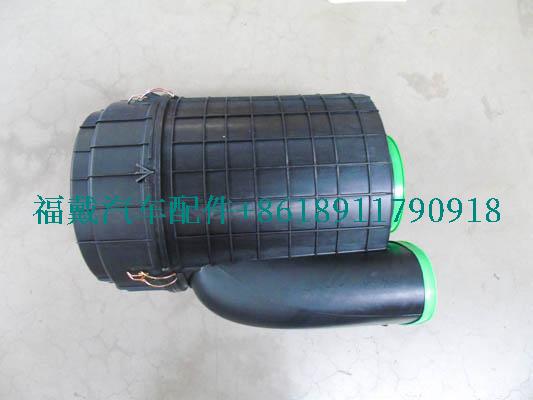

H0119202018A0为欧曼卡车空气滤清器总成

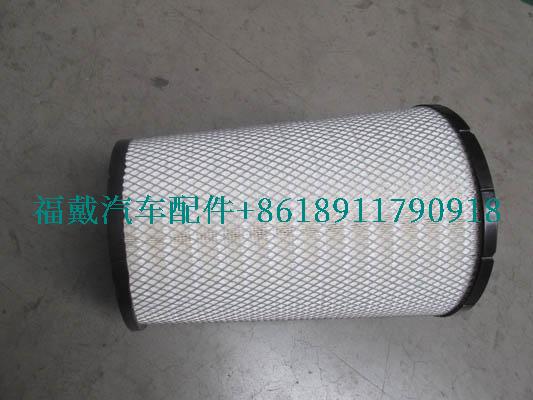

H4119218014A0为欧曼卡车滤芯总成

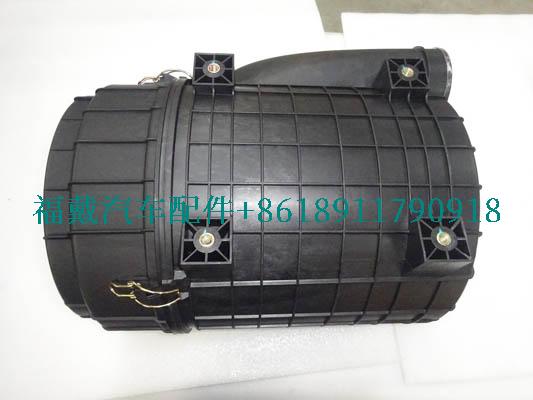

H4119220014A0为欧曼卡车壳体

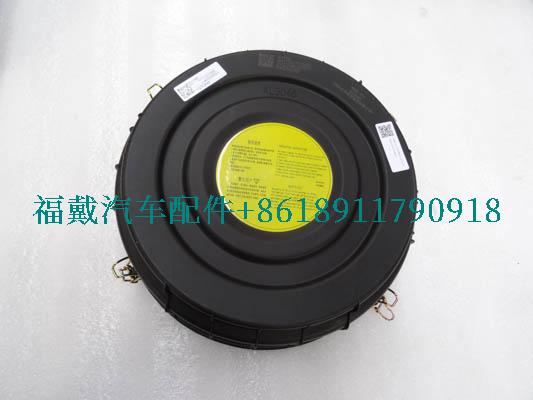

H4119221015A0为欧曼卡车端盖

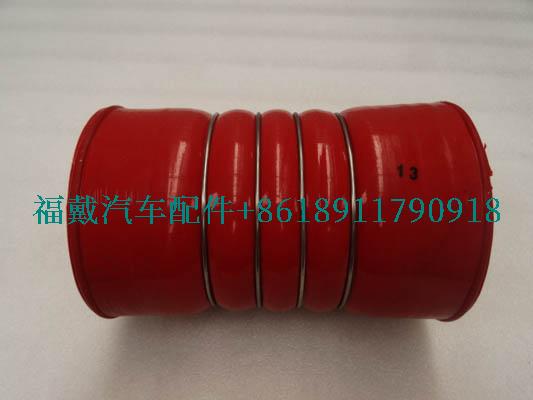

H4119306003A0为欧曼卡车连接胶管

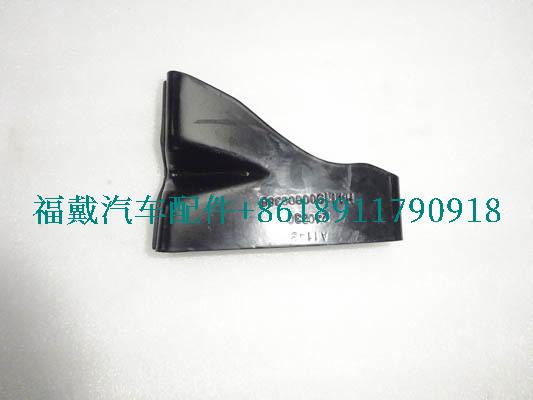

H411900000386为欧曼卡车高位进气管上支架

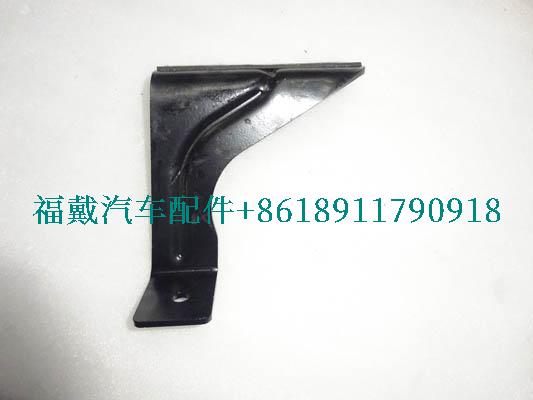

H411900000388为欧曼卡车高位进气管下支架

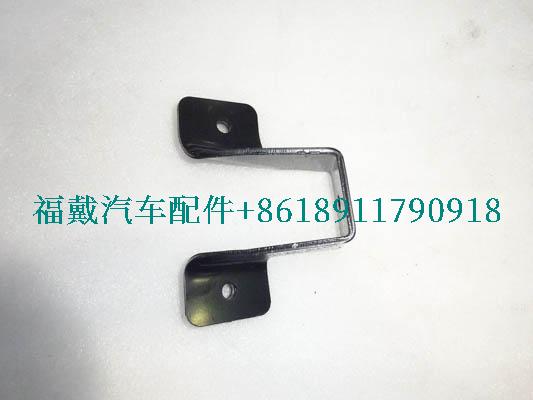

H411900000516为欧曼卡车高位进气管中支架


H411900000526为欧曼卡车波纹管

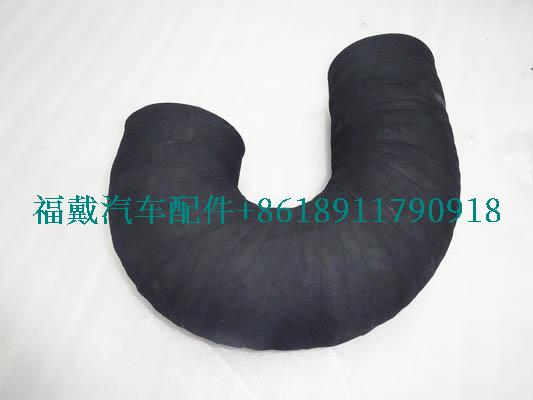

H411900000552为欧曼卡车U型连接软管


Q675230为欧曼卡车A型蜗杆传动式软管环箍

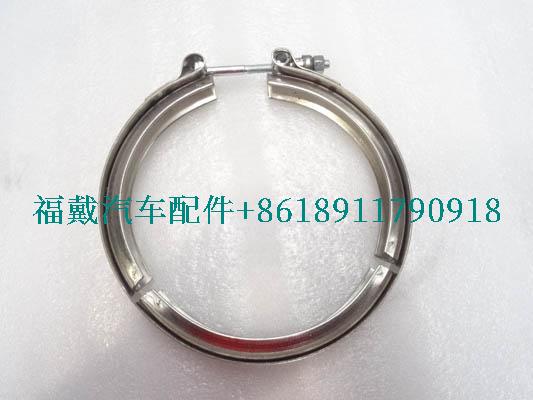

1325312060019为欧曼卡车卡箍

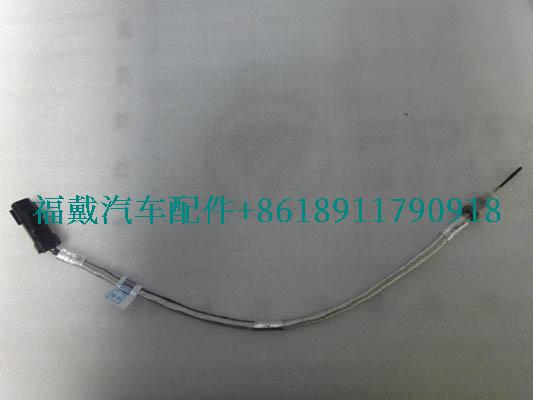

H412500000568为欧曼卡车进口温度传感器

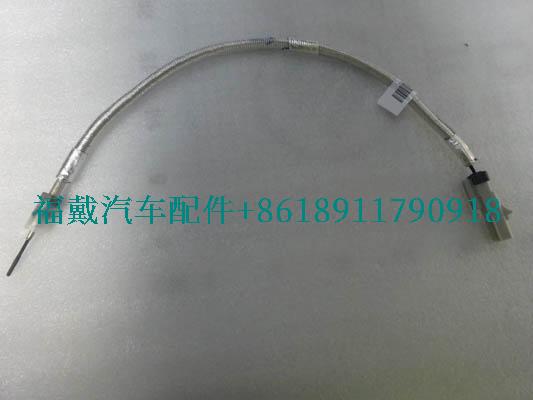

H412500000569为欧曼卡车出口排气温度传感器

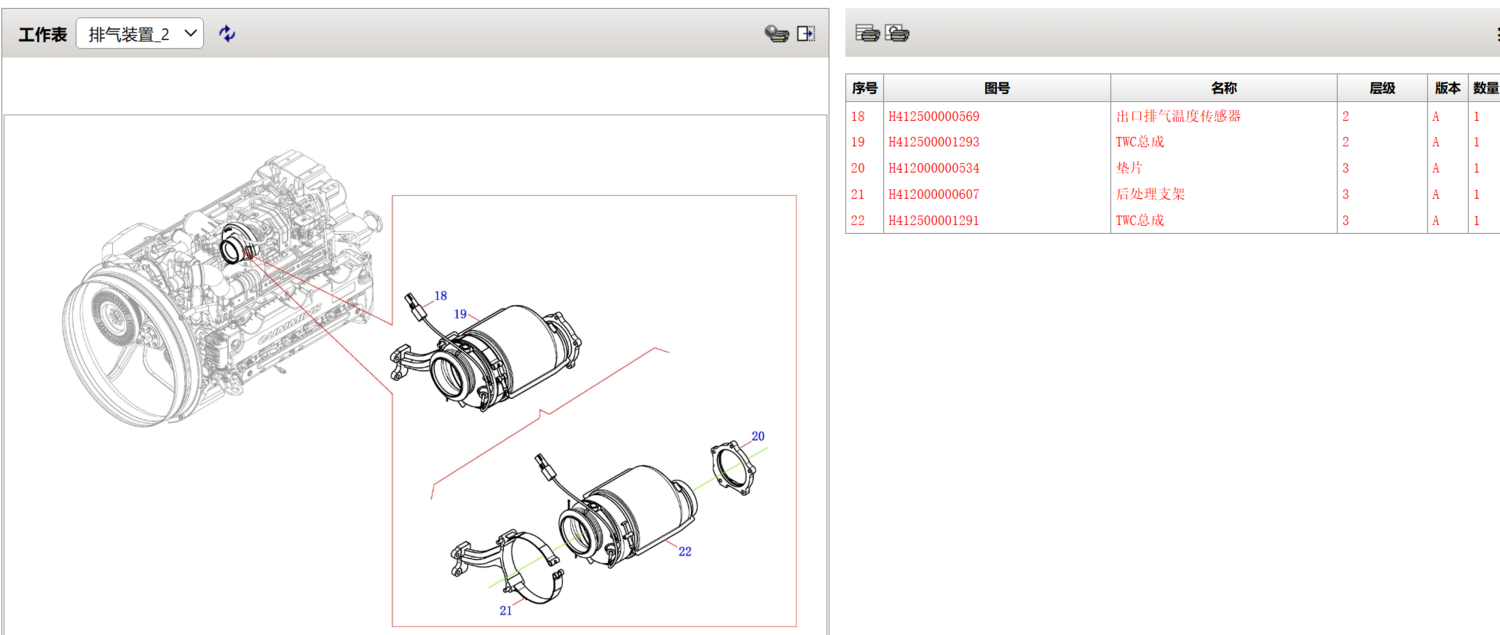

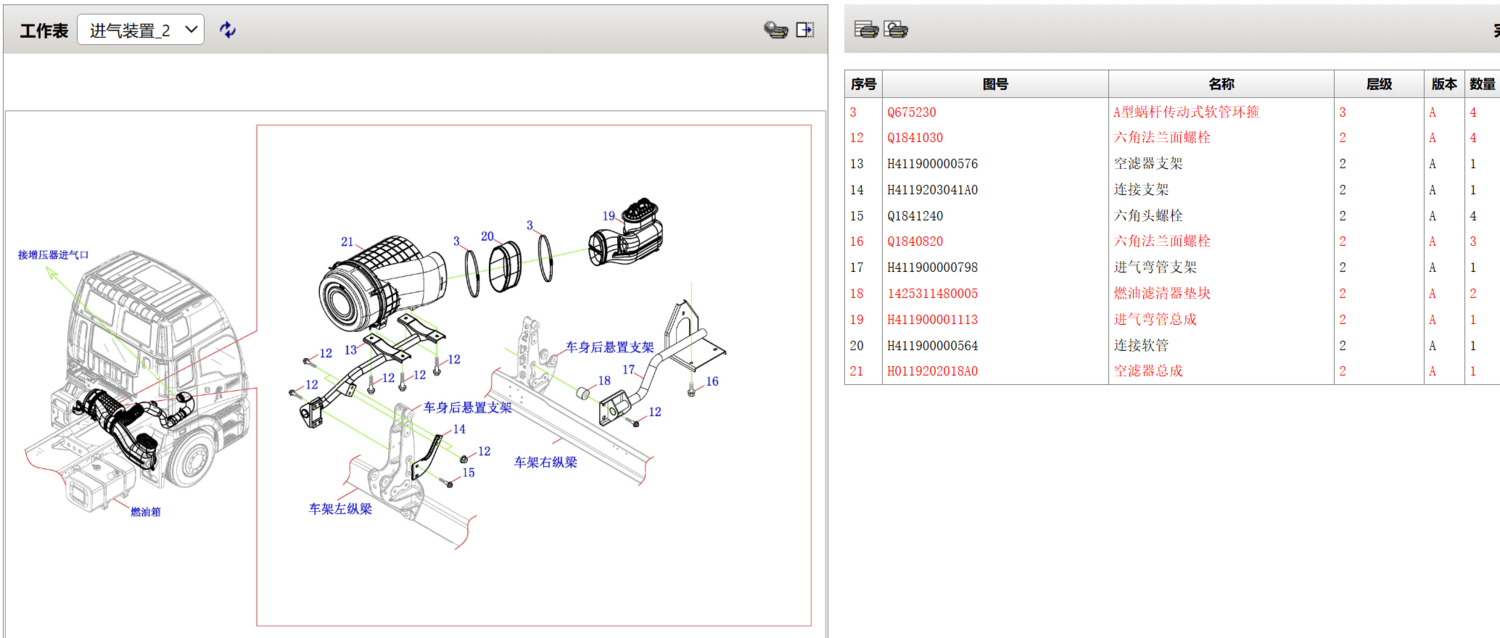

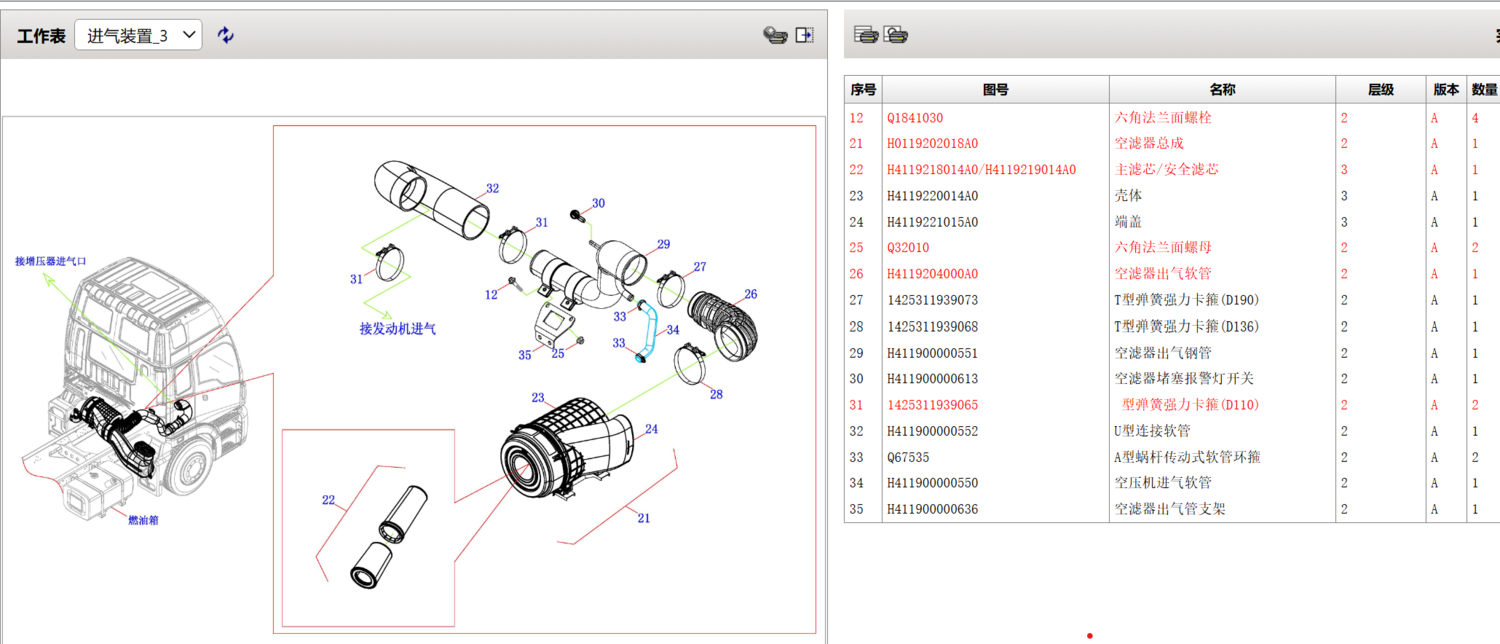

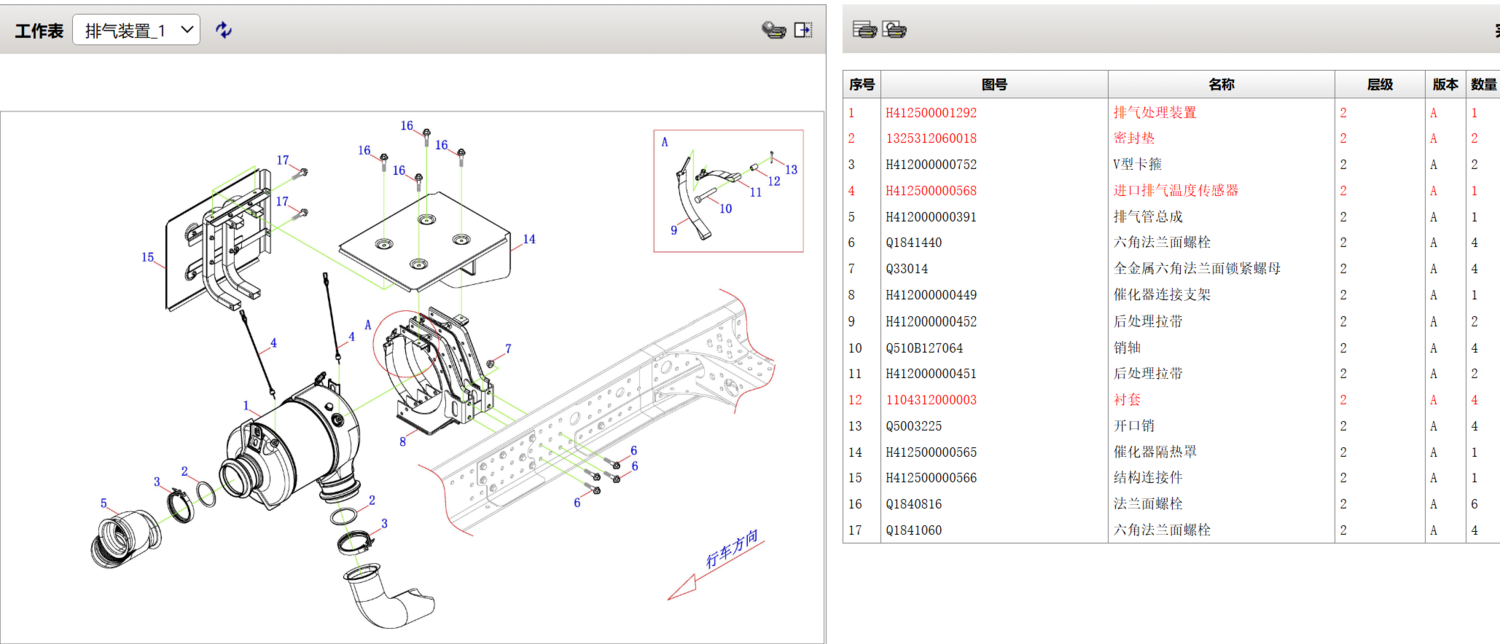

进气装置1.png 进气装置2.png 进气装置3.png 排气净化装置.png 排气装置.png 排气装置2.png

序号	图号	名称	层级	版本	数量
	2S12541520047	排气尾管	1	A	1
1	H412000000796	排气尾管	2	A	1
2	1325312060018	密封垫	2	A	1
3	1325312060019	卡箍	2	A	1

序号	图号	名称	层级	版本	数量
	2S11952110025	高位进气道	1	A	1
	H411900001320	高位进气装置安装图	2	A	1
	2S11953110013	高位进气支架	1	A	1
	2S11953310039	空滤器支架	1	A	1
	2S11952310002	空滤器总成	1	A	1
	Q1841030	六角法兰面螺栓	2	A	2
	H4119219014A0	安全滤芯	3	A	1
	2S11953210019	弯管支架	1	A	1
	Q1841240	六角头螺栓	2	A	2
	2S11952210025	进气弯管	1	A	1
	Q675230	A型蜗杆传动式软管环箍	2	A	2
	2S11952410082	空滤器出气管路	1	A	1
	H411900001148	空滤器装置安装图	2	A	1
	Q1841030	六角法兰面螺栓	2	A	2
	2S11954110036	中冷器进出气管路	1	A	1
	H411900001149	中冷器装置安装图	2	A	1
	H411900000553	进气接头连接胶管	2	A	1
1	H411900001262	高位进气管总成	2	A	1
2	H411900001319	高位进气管总成	3	A	1
3	Q675230	A型蜗杆传动式软管环箍	3	A	4
4	H411900000526	波纹管	3	A	1
5	H411900000386	高位进气管上支架	2	A	1
6	H411900000516	高位进气管中支架	2	A	1
7	H411900000388	高位进气管下支架	2	A	1
8	H4119105000A0	减震垫	2	A	1
9	Q1840825F31	六角法兰面螺栓	2	A	2
10	Q32008F31	六角法兰面螺母	2	A	2
11	Q402B08F31	大垫圈	2	A	1
12	Q1841030	六角法兰面螺栓	2	A	4
13	H411900000576	空滤器支架	2	A	1
14	H4119203041A0	连接支架	2	A	1
15	Q1841240	六角头螺栓	2	A	4
16	Q1840820	六角法兰面螺栓	2	A	3
17	H411900000798	进气弯管支架	2	A	1
18	1425311480005	燃油滤清器垫块	2	A	2
19	H411900001113	进气弯管总成	2	A	1
20	H411900000564	连接软管	2	A	1
21	H0119202018A0	空滤器总成	2	A	1
22	H4119218014A0/H4119219014A0	主滤芯/安全滤芯	3	A	1
23	H4119220014A0	壳体	3	A	1
24	H4119221015A0	端盖	3	A	1
25	Q32010	六角法兰面螺母	2	A	2
26	H4119204000A0	空滤器出气软管	2	A	1
27	1425311939073	T型弹簧强力卡箍(D190)	2	A	1
28	1425311939068	T型弹簧强力卡箍(D136)	2	A	1
29	H411900000551	空滤器出气钢管	2	A	1
30	H411900000613	空滤器堵塞报警灯开关	2	A	1
31	1425311939065	型弹簧强力卡箍(D110)	2	A	2
32	H411900000552	U型连接软管	2	A	1
33	Q67535	A型蜗杆传动式软管环箍	2	A	2
34	H411900000550	空压机进气软管	2	A	1
35	H411900000636	空滤器出气管支架	2	A	1
36	H411900000554	中冷器进气钢管	2	A	1
37	H4119306003A0	连接胶管	2	A	1
38	1425311939065	型弹簧强力卡箍(D110)	2	A	1
39	H411900000912	卡箍	2	A	6
40	1425311939062	T型弹簧强力卡箍(D87)	2	A	1
41	H411900001114	中冷器出气胶管	2	A	1
42	H411900000933	卡箍	2	A	2

序号	图号	名称	层级	版本	数量
	2S12041510046	前排气管	1	A	1
	2S12041310021	EGP支架	1	A	1
	2S12041410016	隔热罩	1	A	1
	2S12041110070	EGP及前排气管路安装	1	A	1
	H412000000902	排气系统安装图	2	A	1
	2S12041210049	EGP总成	1	A	1
	1113835680408	扎线带	2	A	6
	H412500000569	出口排气温度传感器	3	A	1
1	H412500001292	排气处理装置	2	A	1
2	1325312060018	密封垫	2	A	2
3	H412000000752	V型卡箍	2	A	2
4	H412500000568	进口排气温度传感器	2	A	1
5	H412000000391	排气管总成	2	A	1
6	Q1841440	六角法兰面螺栓	2	A	4
7	Q33014	全金属六角法兰面锁紧螺母	2	A	4
8	H412000000449	催化器连接支架	2	A	1
9	H412000000452	后处理拉带	2	A	2
10	Q510B127064	销轴	2	A	4
11	H412000000451	后处理拉带	2	A	2
12	1104312000003	衬套	2	A	4
13	Q5003225	开口销	2	A	4
14	H412500000565	催化器隔热罩	2	A	1
15	H412500000566	结构连接件	2	A	1
16	Q1840816	法兰面螺栓	2	A	6
17	Q1841060	六角法兰面螺栓	2	A	4
18	H412500000569	出口排气温度传感器	2	A	1
19	H412500001293	TWC总成	2	A	1
20	H412000000534	垫片	3	A	1
21	H412000000607	后处理支架	3	A	1
22	H412500001291	TWC总成	3	A	1
