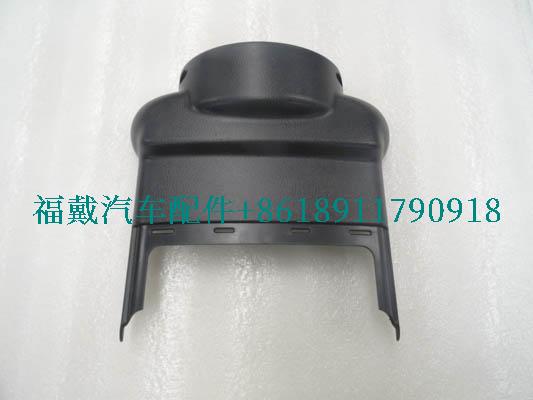

H4342050400A0为欧曼卡车转向管柱前护罩


H4342050500A0为欧曼卡车转向管柱后护罩


H4342050801A0为欧曼卡车转向管柱下护罩

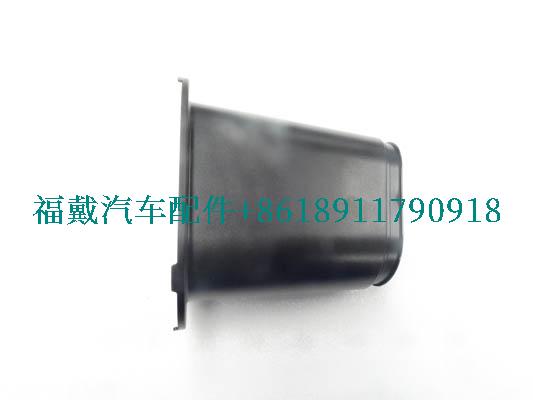

H4342050900A0为欧曼卡车转向传动轴护罩

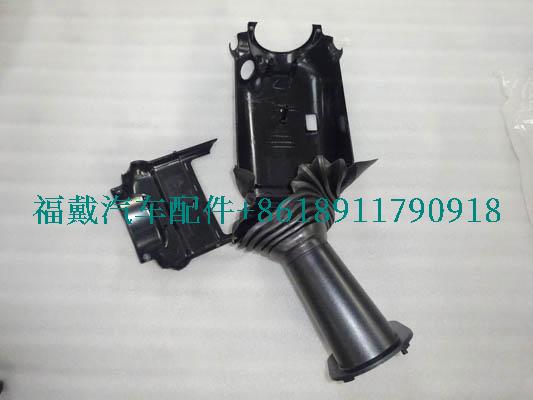

H4342051103A0为欧曼卡车转向护罩总成

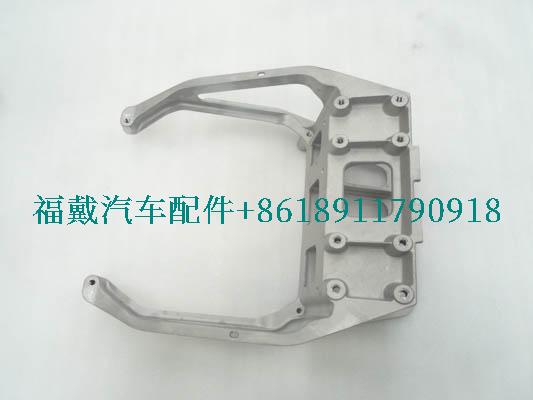

H4342090400A0为欧曼卡车转向管柱支架


H434000000077为欧曼卡车转向油罐总成

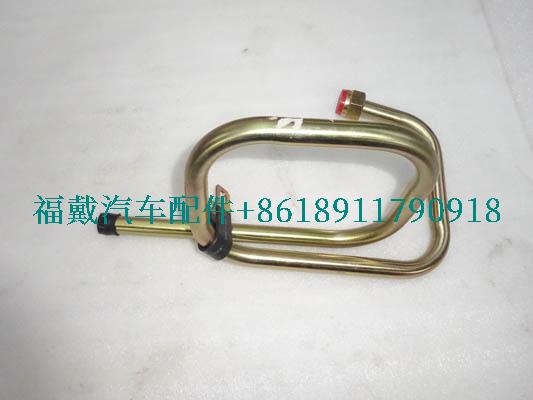

H434000000200为欧曼卡车回油管总成

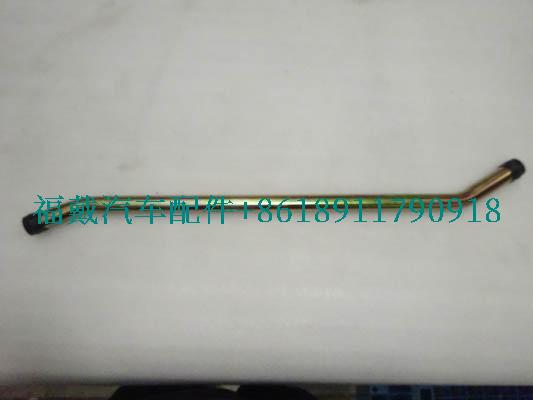

H434000000411为欧曼卡车油泵进油钢管总成


H434000000412为欧曼卡车吸油软管总成

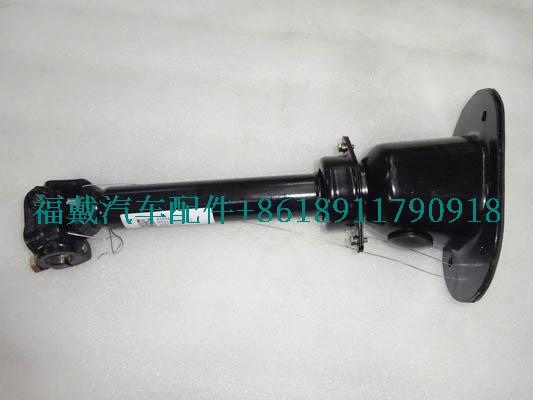

H434200000037为欧曼卡车转向传动轴总成

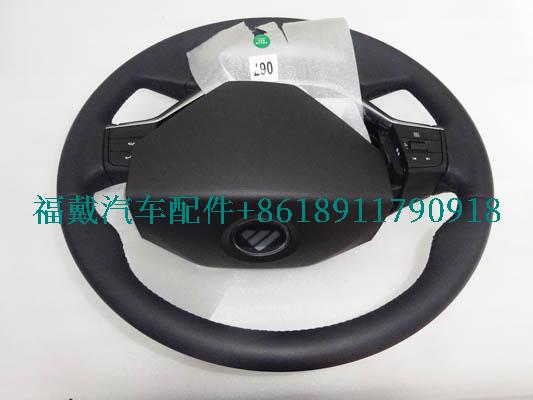

H434200000067为欧曼卡车方向盘总成

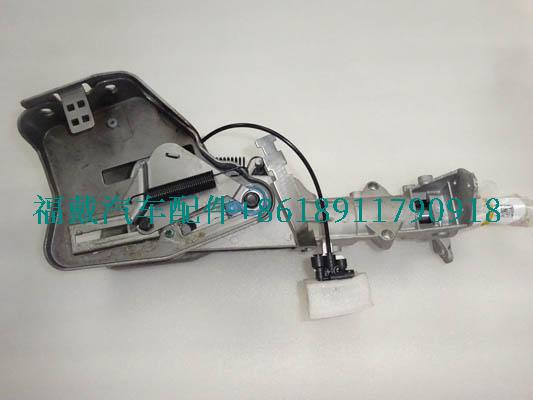

H434200000087为欧曼卡车转向管柱总成

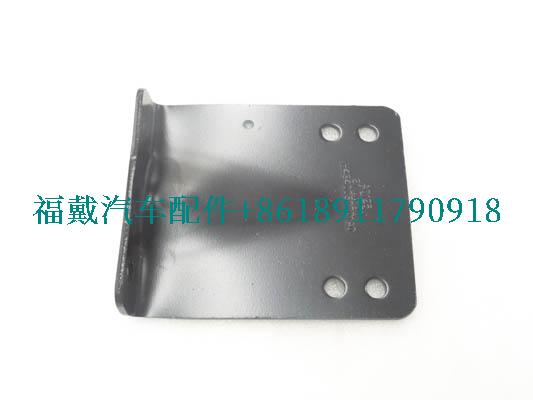

H4340050001A0为欧曼卡车转向油罐支架

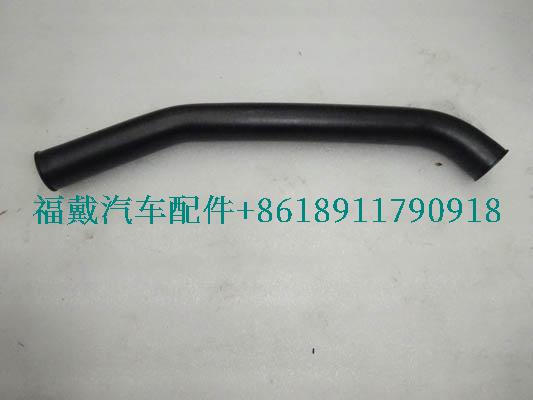

H4340090300A0为欧曼卡车转向油泵进油管


H434000000301为欧曼卡车转向器支架

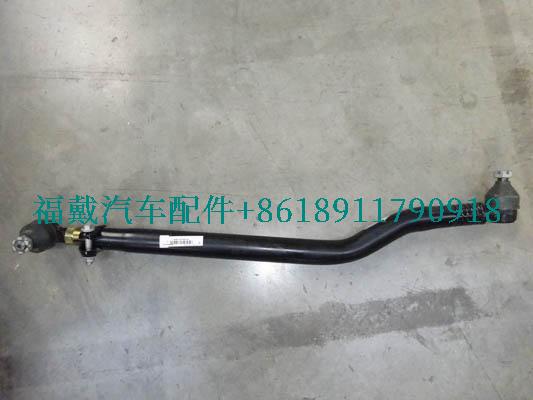

H434000000811为欧曼卡车转向拉杆总成


H434200000024为欧曼卡车转向传动轴总成

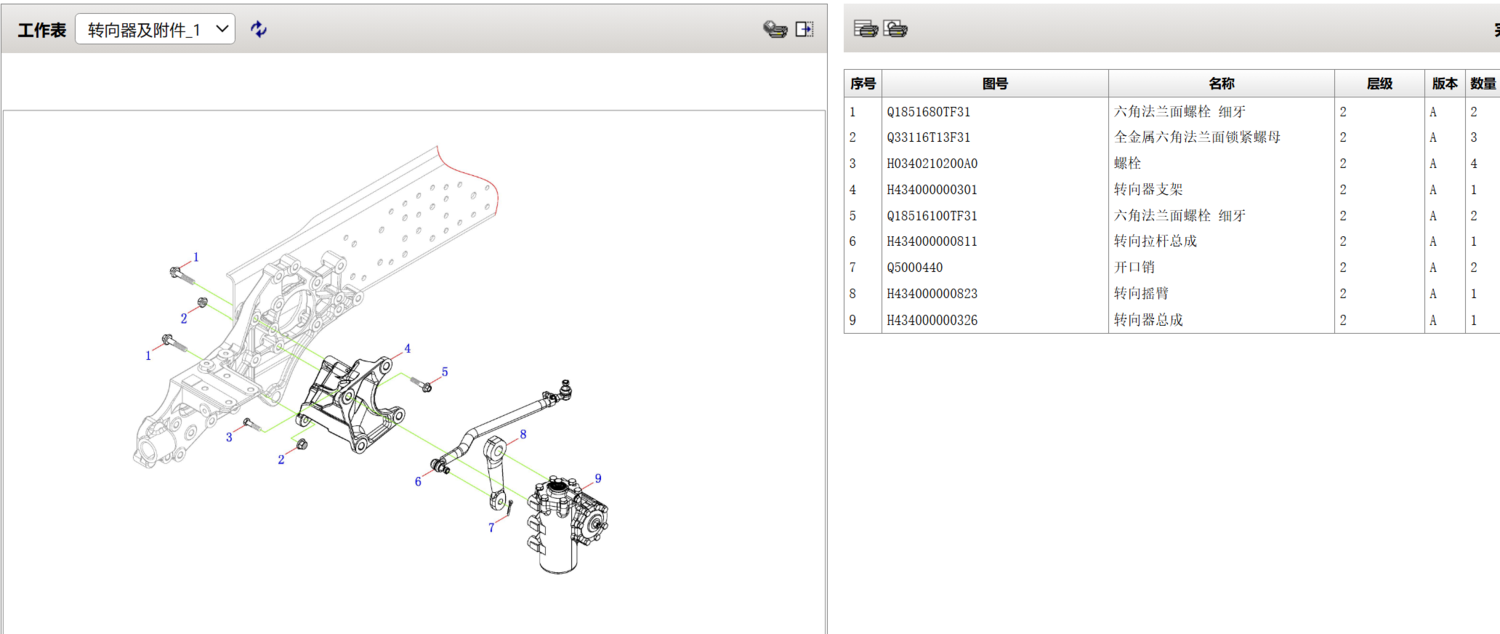

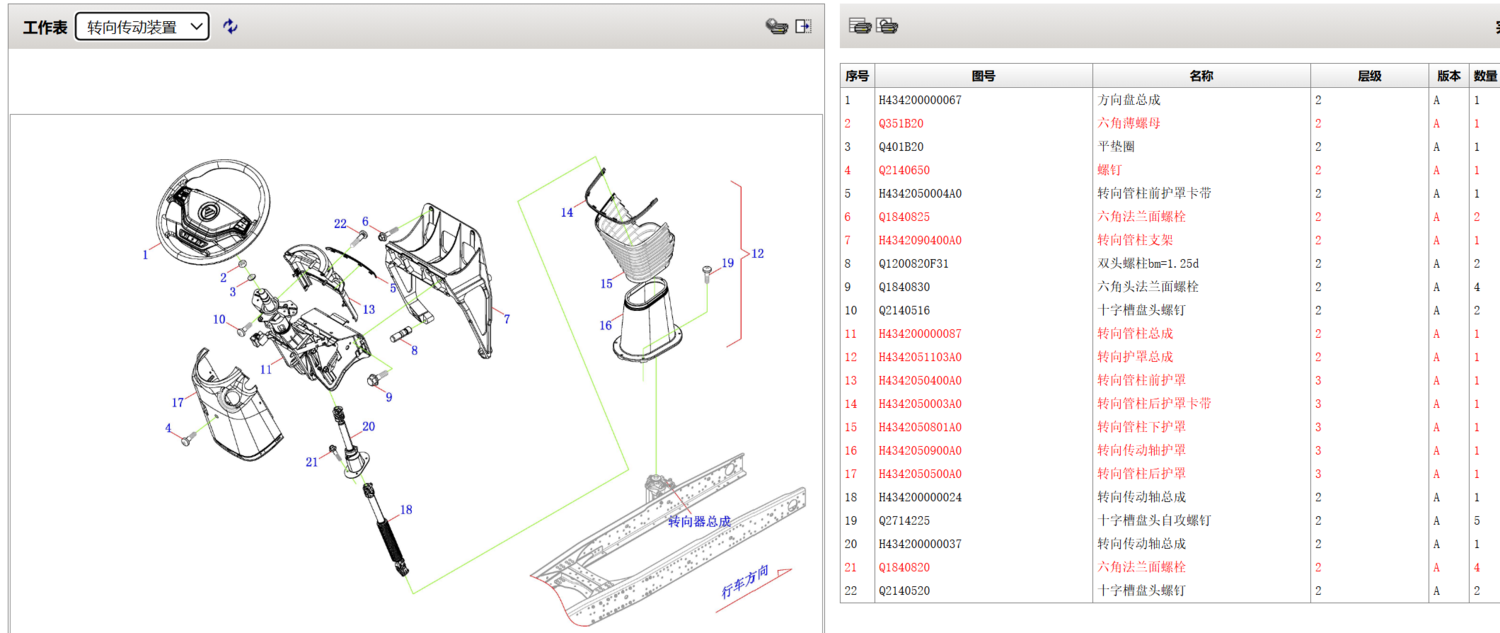

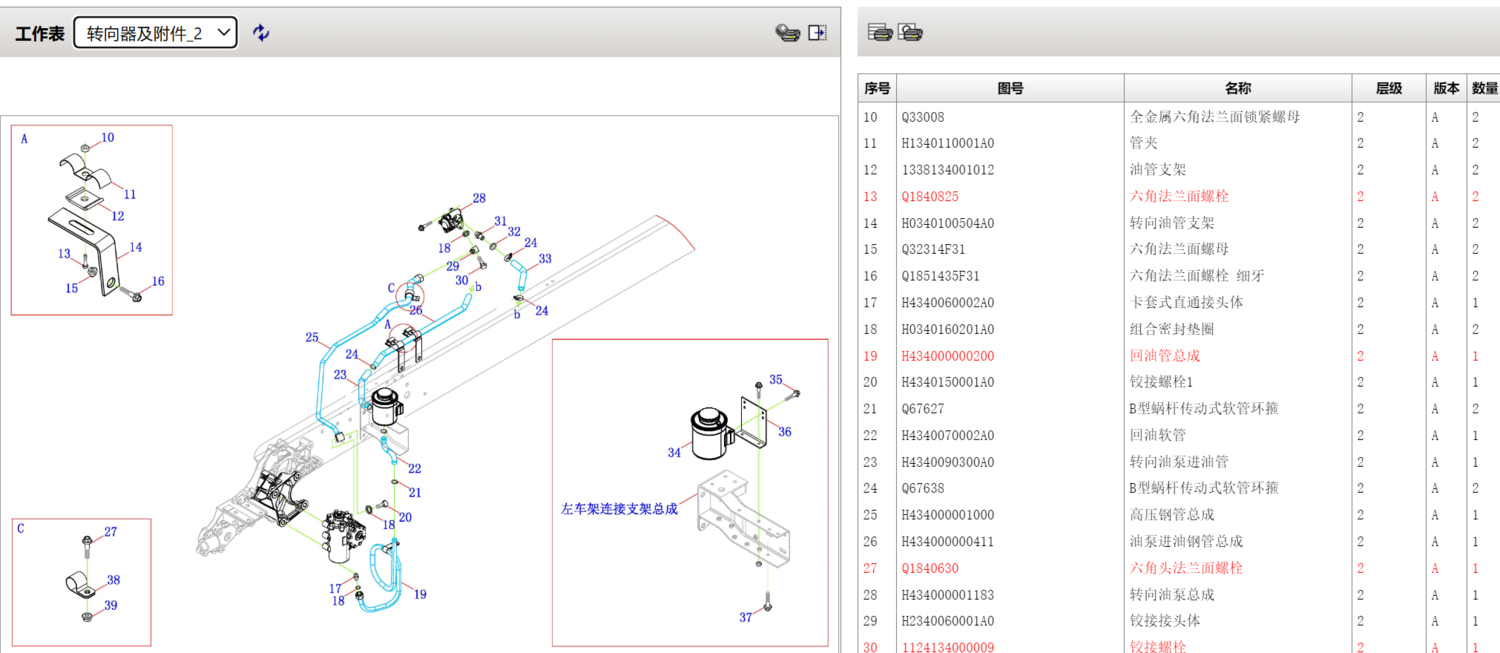

转向传动装置.png 转向器及附件1.png 转向器及附件2.png

序号	图号	名称	层级	版本	数量
	2S34295510006	方向盘总成	1	A	1
	2S34295310001	转向护罩总成	1	A	1
	2S34295410009	转向传动轴总成	1	A	1
	2S34295110013	转向传动装置图	1	A	1
	H4342010003A0	转向传动装置(豪华车型用)	2	A	1
	2S34295210005	转向管柱带可调机构	1	A	1
	H4342060004A0	转向管柱气阀	3	A	1
1	H434200000067	方向盘总成	2	A	1
2	Q351B20	六角薄螺母	2	A	1
3	Q401B20	平垫圈	2	A	1
4	Q2140650	螺钉	2	A	1
5	H4342050004A0	转向管柱前护罩卡带	2	A	1
6	Q1840825	六角法兰面螺栓	2	A	2
7	H4342090400A0	转向管柱支架	2	A	1
8	Q1200820F31	双头螺柱bm=1.25d	2	A	2
9	Q1840830	六角头法兰面螺栓	2	A	4
10	Q2140516	十字槽盘头螺钉	2	A	2
11	H434200000087	转向管柱总成	2	A	1
12	H4342051103A0	转向护罩总成	2	A	1
13	H4342050400A0	转向管柱前护罩	3	A	1
14	H4342050003A0	转向管柱后护罩卡带	3	A	1
15	H4342050801A0	转向管柱下护罩	3	A	1
16	H4342050900A0	转向传动轴护罩	3	A	1
17	H4342050500A0	转向管柱后护罩	3	A	1
18	H434200000024	转向传动轴总成	2	A	1
19	Q2714225	十字槽盘头自攻螺钉	2	A	5
20	H434200000037	转向传动轴总成	2	A	1
21	Q1840820	六角法兰面螺栓	2	A	4
22	Q2140520	十字槽盘头螺钉	2	A	2

序号	图号	名称	层级	版本	数量
	2S34092210003	转向器总成	1	A	1
	2S34094430051	高压油管总成及支架	1	A	1
	2S34094210002	转向油罐总成及支架	1	A	1
	2S34092310015	转向器支架	1	A	1
	2S34094420046	转向油泵进油管及支架	1	A	1
	2S34094110030	转向油泵	1	A	1
	2S34094410006	回油管总成及支架	1	A	1
	H0340160201A0	组合密封垫圈	2	A	1
	2S34092110108	转向器及附件装置图	1	A	1
	H434000001016	转向器及附件装置图	2	A	1
	2S34093110030	转向杆系	1	A	1
1	Q1851680TF31	六角法兰面螺栓细牙	2	A	2
2	Q33116T13F31	全金属六角法兰面锁紧螺母	2	A	3
3	H0340210200A0	螺栓	2	A	4
4	H434000000301	转向器支架	2	A	1
5	Q18516100TF31	六角法兰面螺栓细牙	2	A	2
6	H434000000811	转向拉杆总成	2	A	1
7	Q5000440	开口销	2	A	2
8	H434000000823	转向摇臂	2	A	1
9	H434000000326	转向器总成	2	A	1
10	Q33008	全金属六角法兰面锁紧螺母	2	A	2
11	H1340110001A0	管夹	2	A	2
12	1338134001012	油管支架	2	A	2
13	Q1840825	六角法兰面螺栓	2	A	2
14	H0340100504A0	转向油管支架	2	A	2
15	Q32314F31	六角法兰面螺母	2	A	2
16	Q1851435F31	六角法兰面螺栓细牙	2	A	2
17	H4340060002A0	卡套式直通接头体	2	A	1
18	H0340160201A0	组合密封垫圈	2	A	2
19	H434000000200	回油管总成	2	A	1
20	H4340150001A0	铰接螺栓1	2	A	1
21	Q67627	B型蜗杆传动式软管环箍	2	A	2
22	H4340070002A0	回油软管	2	A	1
23	H4340090300A0	转向油泵进油管	2	A	1
24	Q67638	B型蜗杆传动式软管环箍	2	A	2
25	H434000001000	高压钢管总成	2	A	1
26	H434000000411	油泵进油钢管总成	2	A	1
27	Q1840630	六角头法兰面螺栓	2	A	1
28	H434000001183	转向油泵总成	2	A	1
29	H2340060001A0	铰接接头体	2	A	1
30	1124134000009	铰接螺栓	2	A	1
31	H0340060003A0	吸油管接头	2	A	1
32	H0340160202A0	组合密封垫圈	2	A	1
33	H434000000412	吸油软管总成	2	A	1
34	H434000000077	转向油罐总成	2	A	1
35	Q1841025	六角法兰面螺栓	2	A	6
36	H4340050001A0	转向油罐支架	2	A	1
37	Q1840820	六角法兰面螺栓	2	A	1
38	M434000000194	单管夹	2	A	1
39	Q33006	全金属六角法兰面锁紧螺母	2	A	1
