欧曼星辉|制动系统

2025-09-01 11:10

欧曼星辉|制动系统

H435000000254为欧曼卡车钢管-缓速器进水

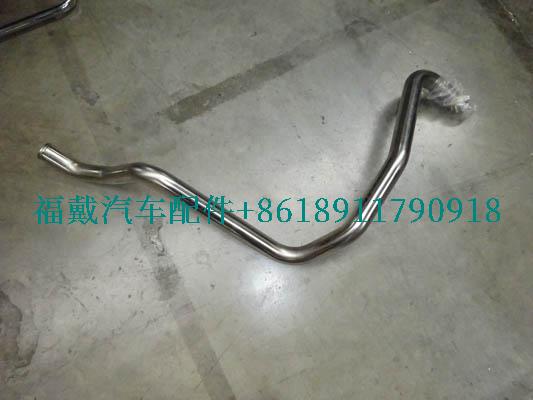

H435000000253为欧曼卡车钢管-缓速器出水

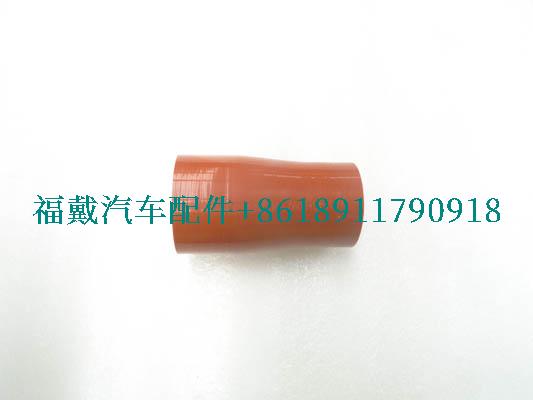

H4352080201A0为欧曼卡车软管-缓速器出水口

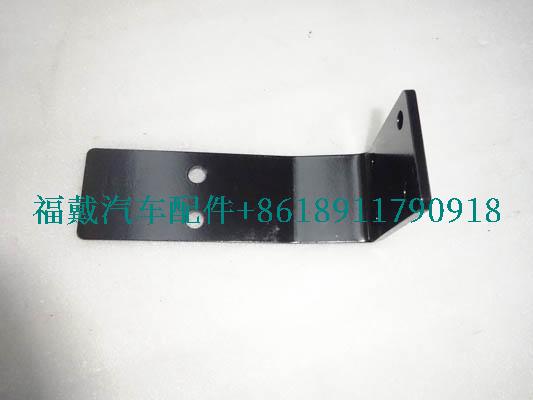

H4352070103A0为欧曼卡车支架中间支架


H4352070130A0为欧曼卡车支架

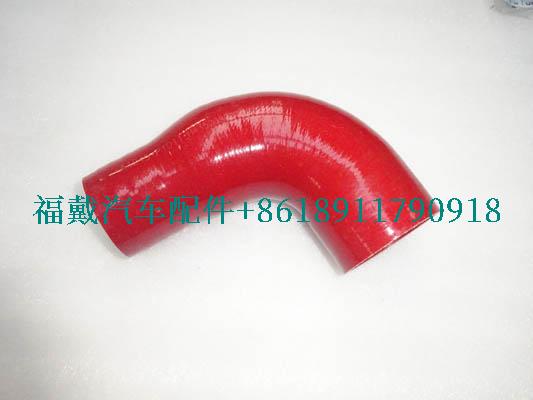

H4352080101A0为欧曼卡车软管-缓速器进水口

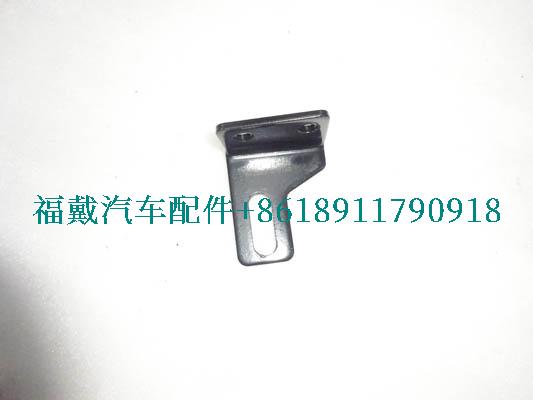

H4352070101A0为欧曼卡车支架-左偏支架

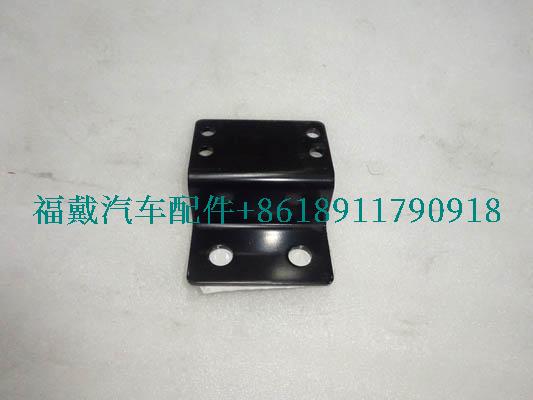

H4356D03010A0为欧曼卡车ABS电磁阀支架

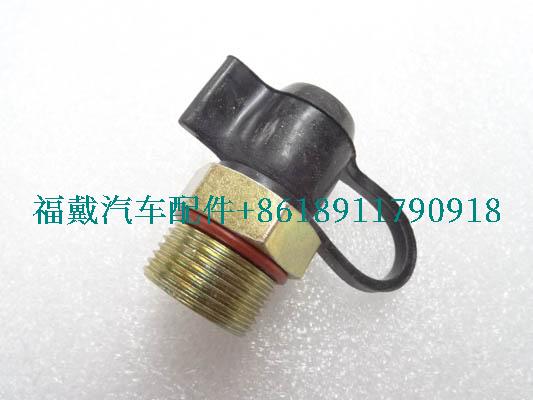

H0356011027A0为欧曼卡车储气筒测试接头

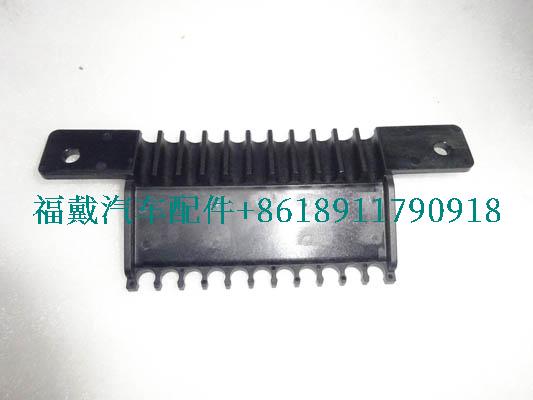

H4353080012A0为欧曼卡车管束过渡夹总成（二）

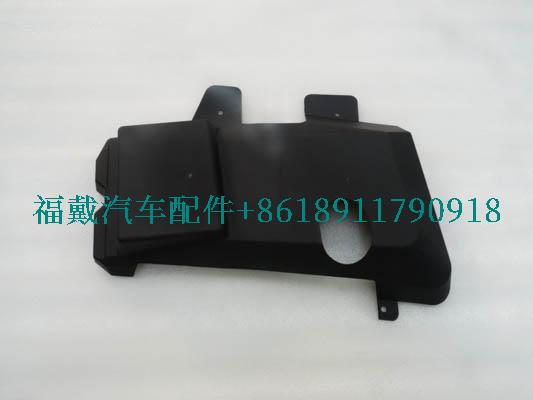

H4353080002A0为欧曼卡车车身管束盖板


H4353140006A0为欧曼卡车手刹管束过线支架


H4353080016A0为omkc管束过地板模块（上）

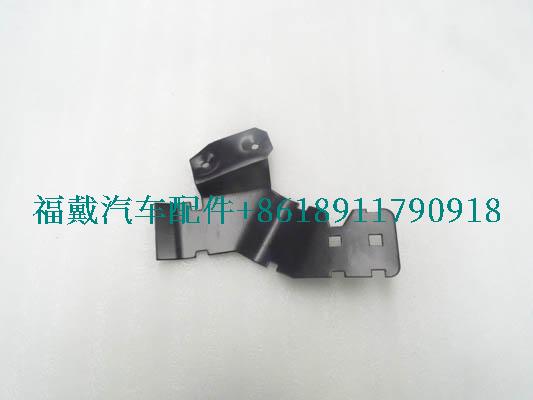

H4353140005A0为欧曼卡车制动总泵管束过线支架

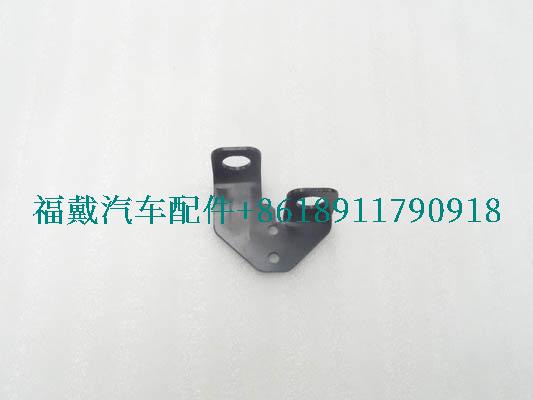

H4353140011A0为欧曼卡车气压传感固定支架

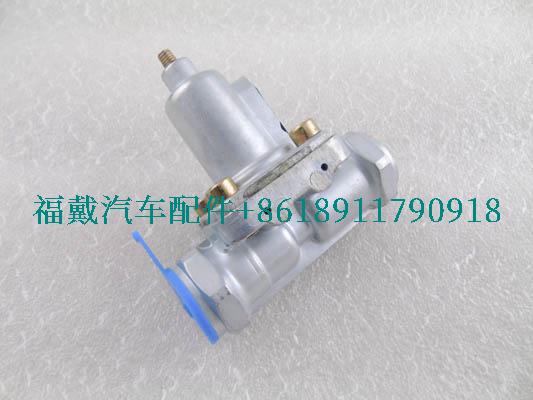

H4356017010A0为欧曼卡车限压阀总成

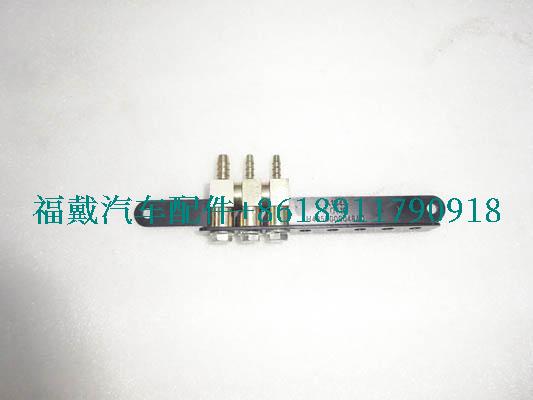

H4356009048A0为欧曼卡车快插接头组件

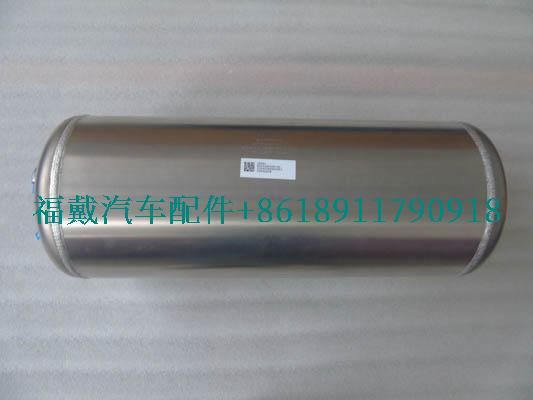

H435500000192为欧曼卡车储气筒总成（铝合金）

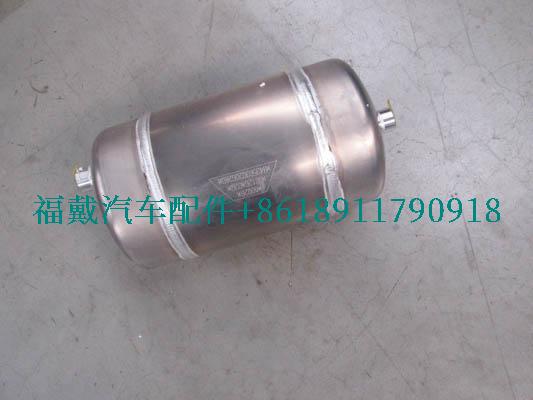

H4356302062A0为欧曼卡车10L储气筒总成

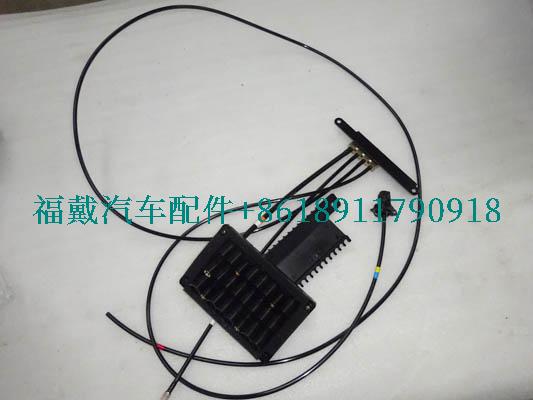

H435300000298为欧曼卡车驾驶室制动管束合件（高底板高顶）


H435500000934为欧曼卡车储气筒支架

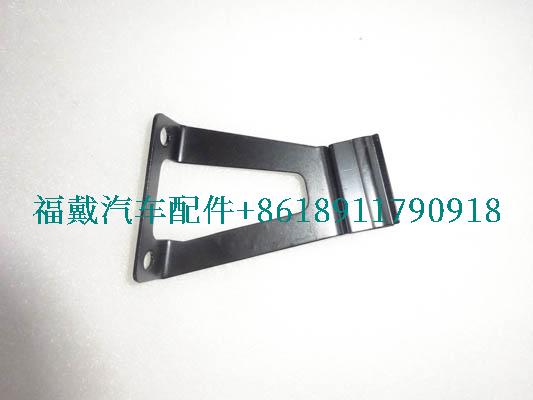

H435600002489为欧曼卡车挂车支架

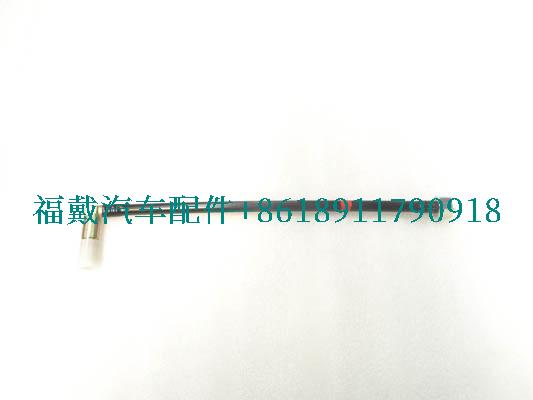

H435600003305为欧曼卡车Φ12mm外径自由长度快插式尼龙管总成

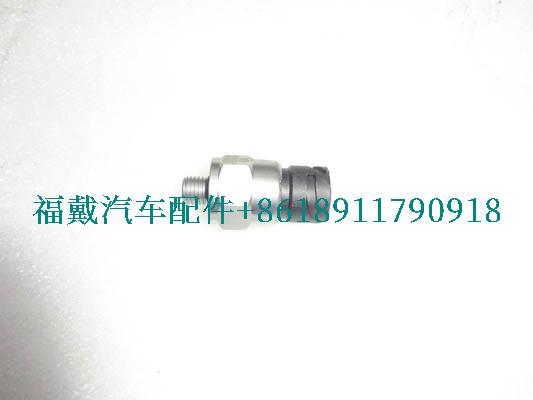

H437300000022为欧曼卡车气压低报警开关

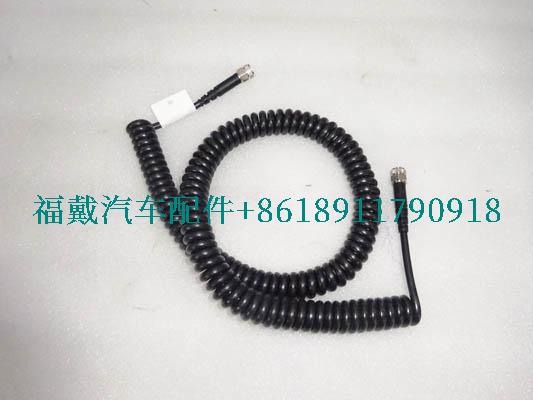

H435900000267为欧曼卡车螺旋线束总成


1417135900031为欧曼卡车挂车接头支架


H435900000290为欧曼卡车挂车ABS电源线


H436200000529为欧曼卡车挂车灯线插座

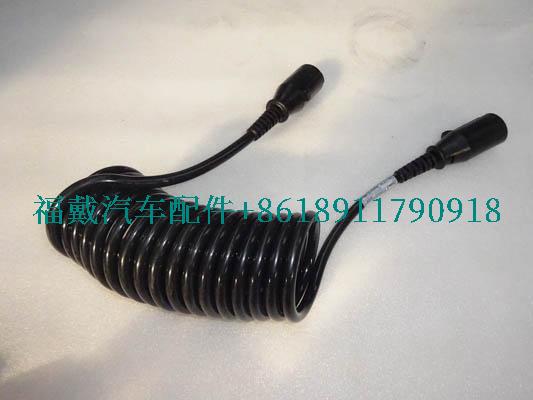

H435900000295为欧曼卡车螺旋线束总成

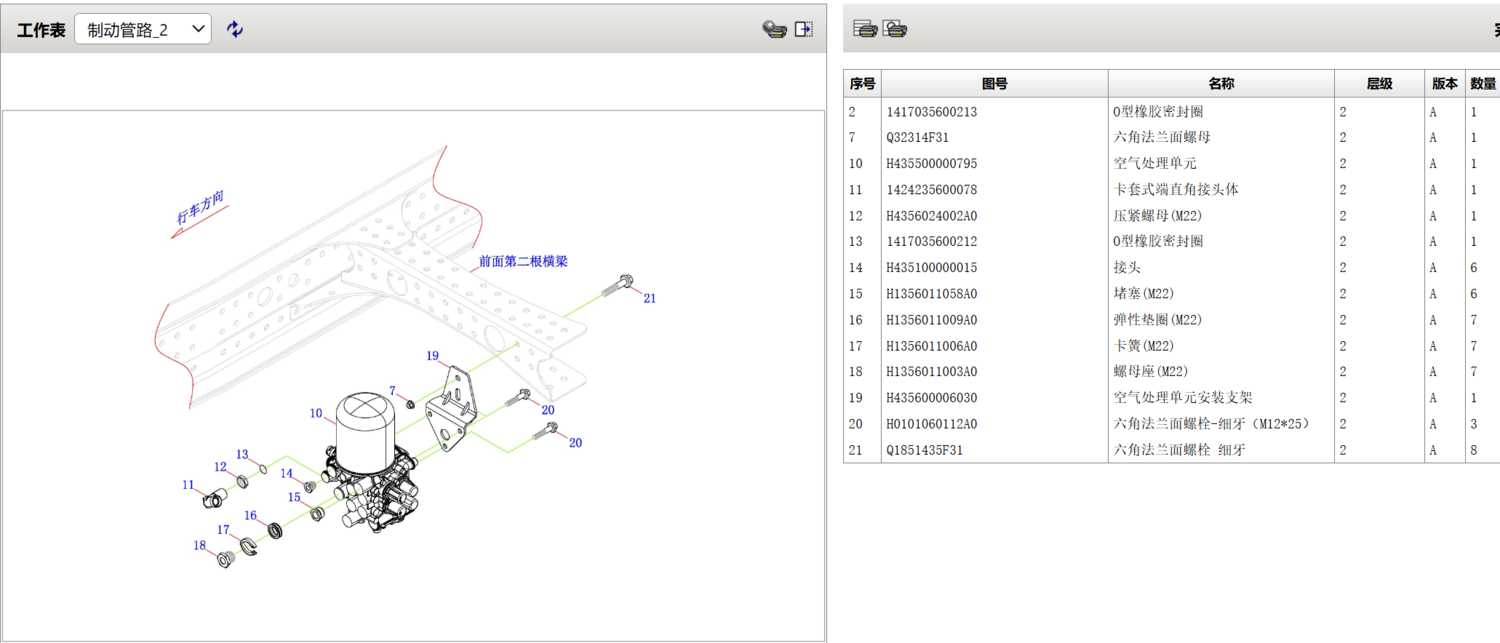

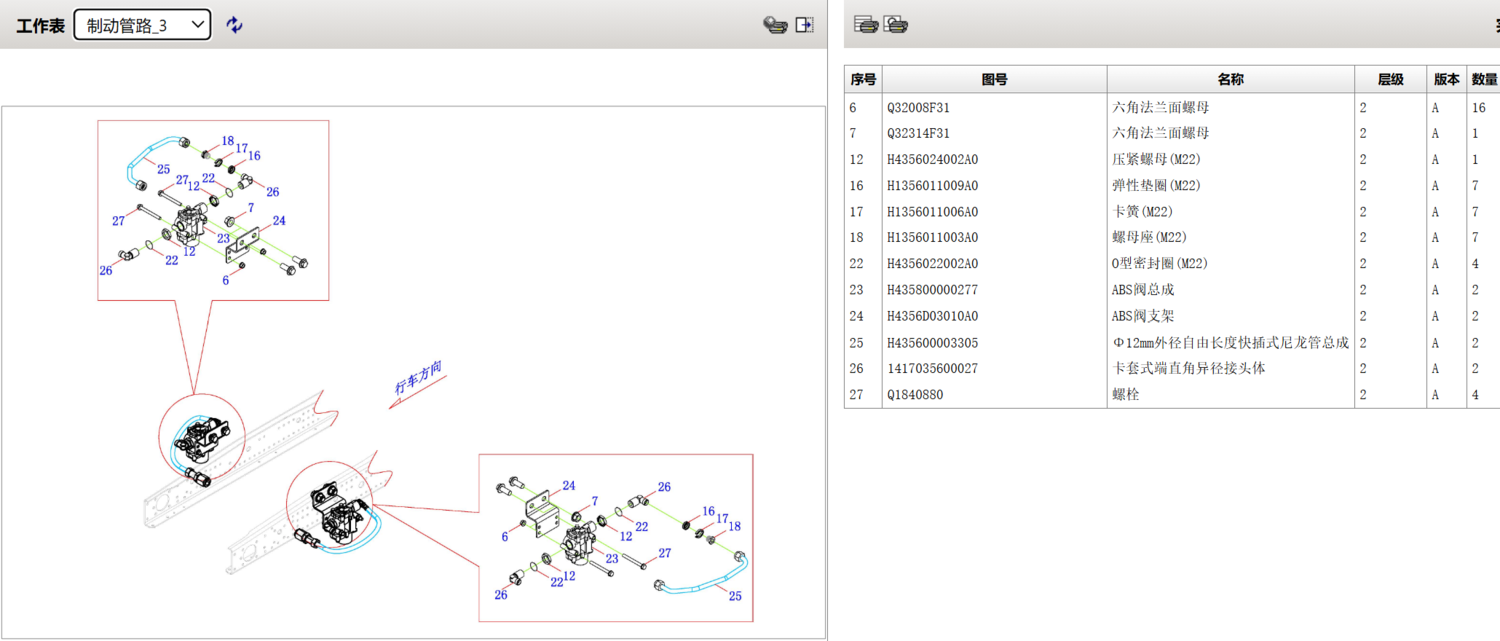

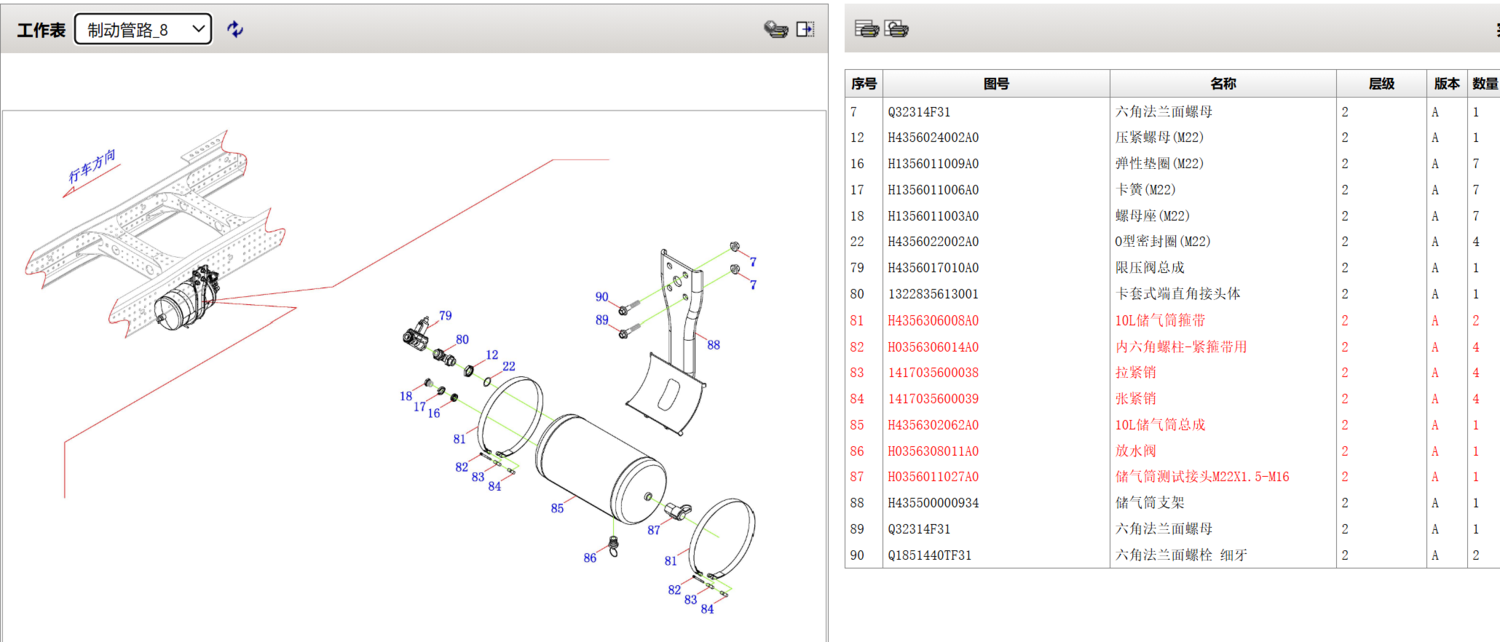

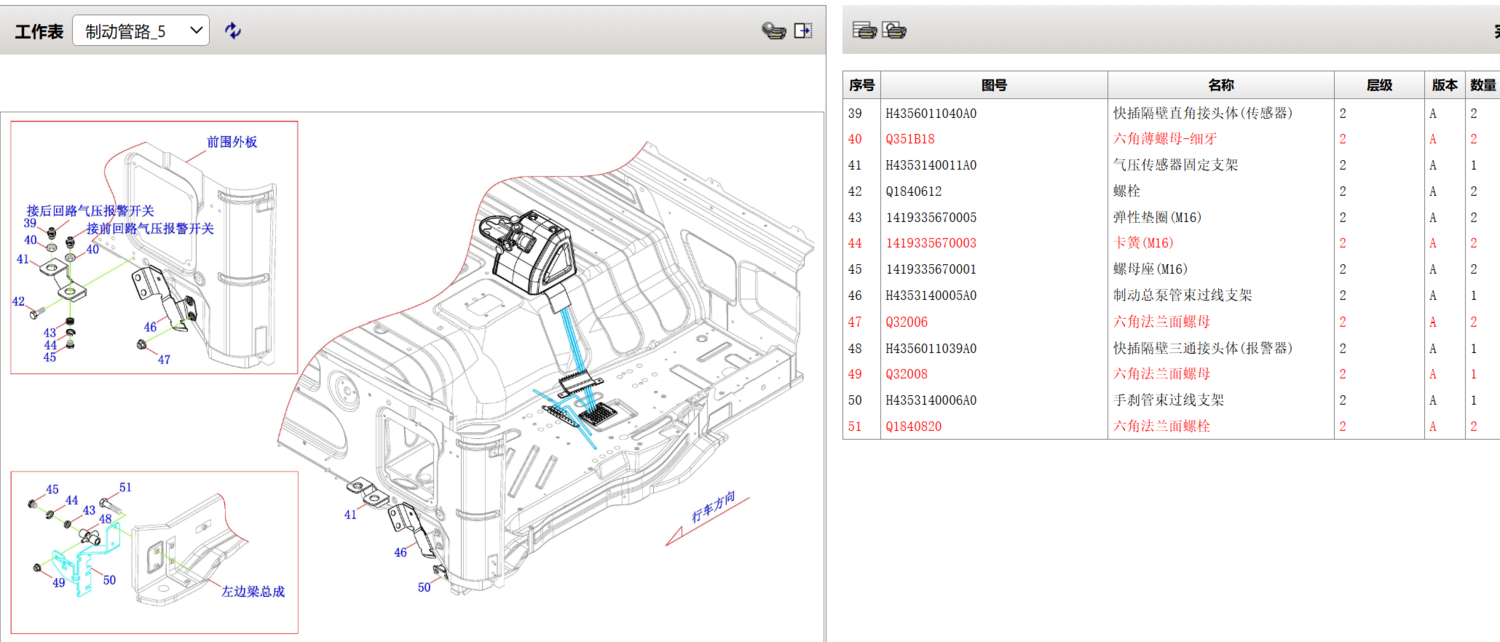

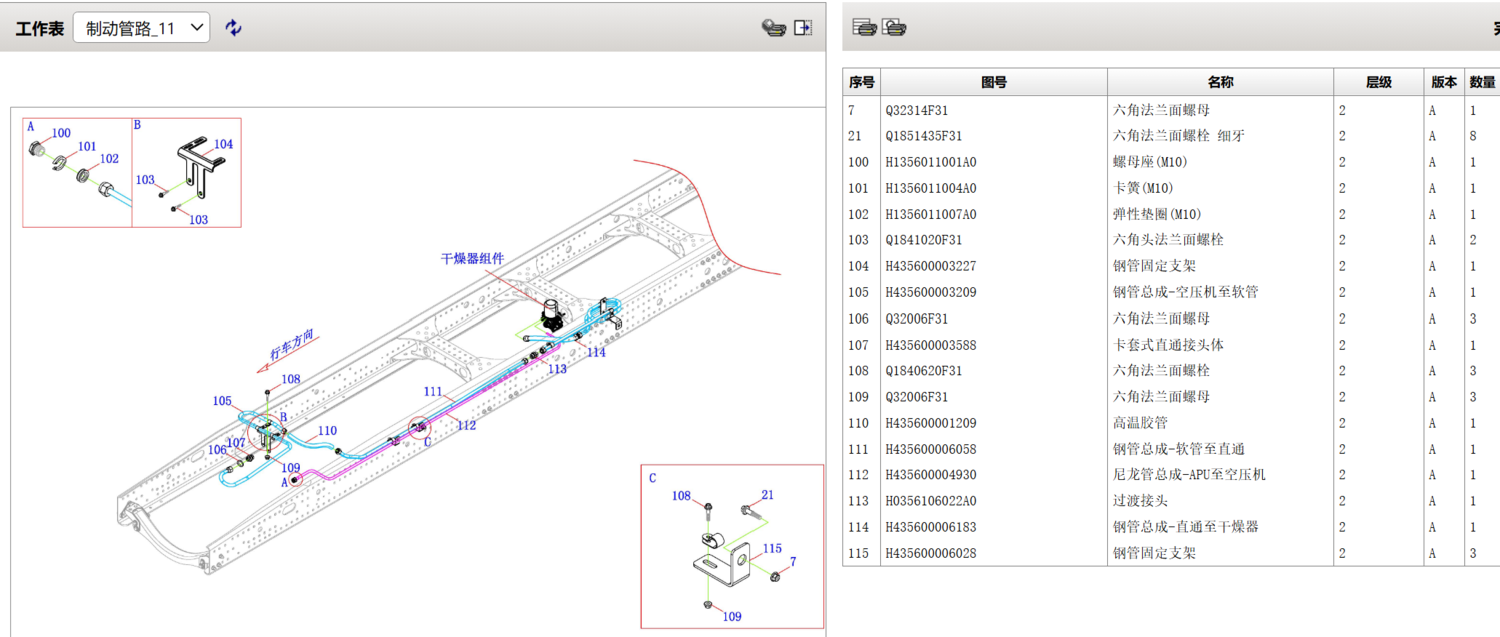

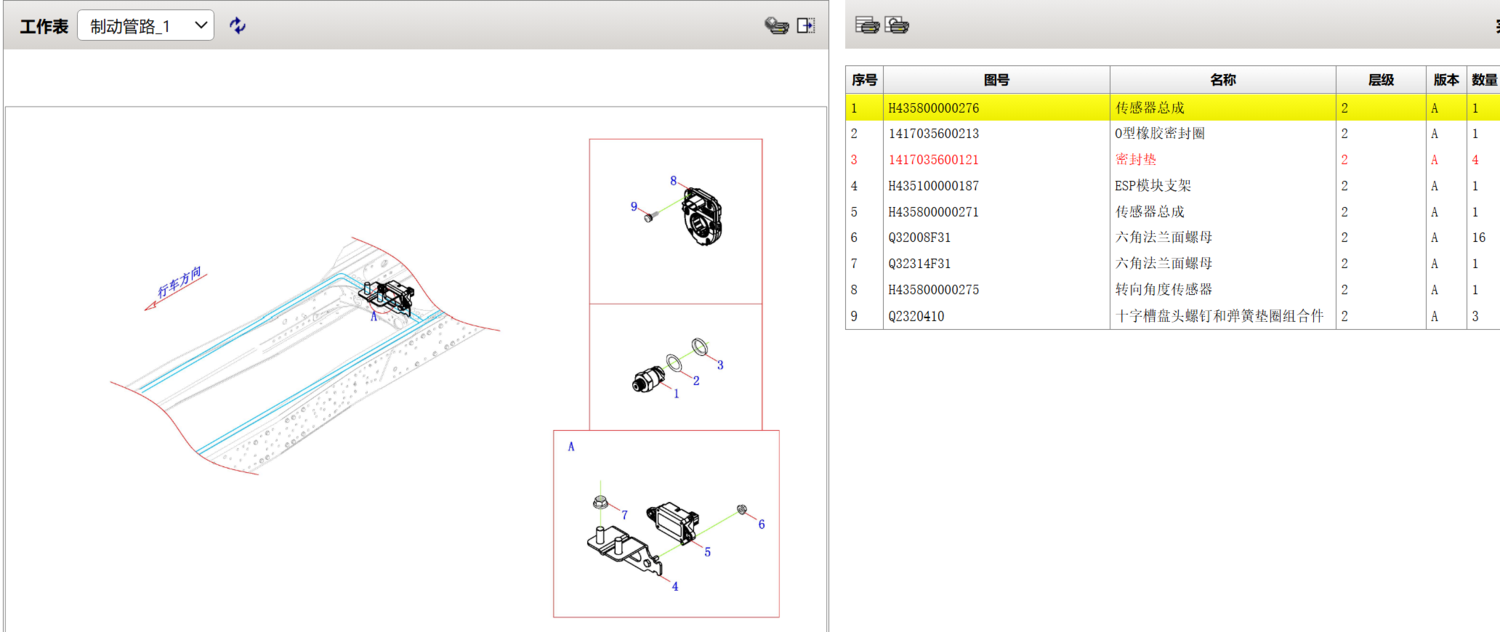

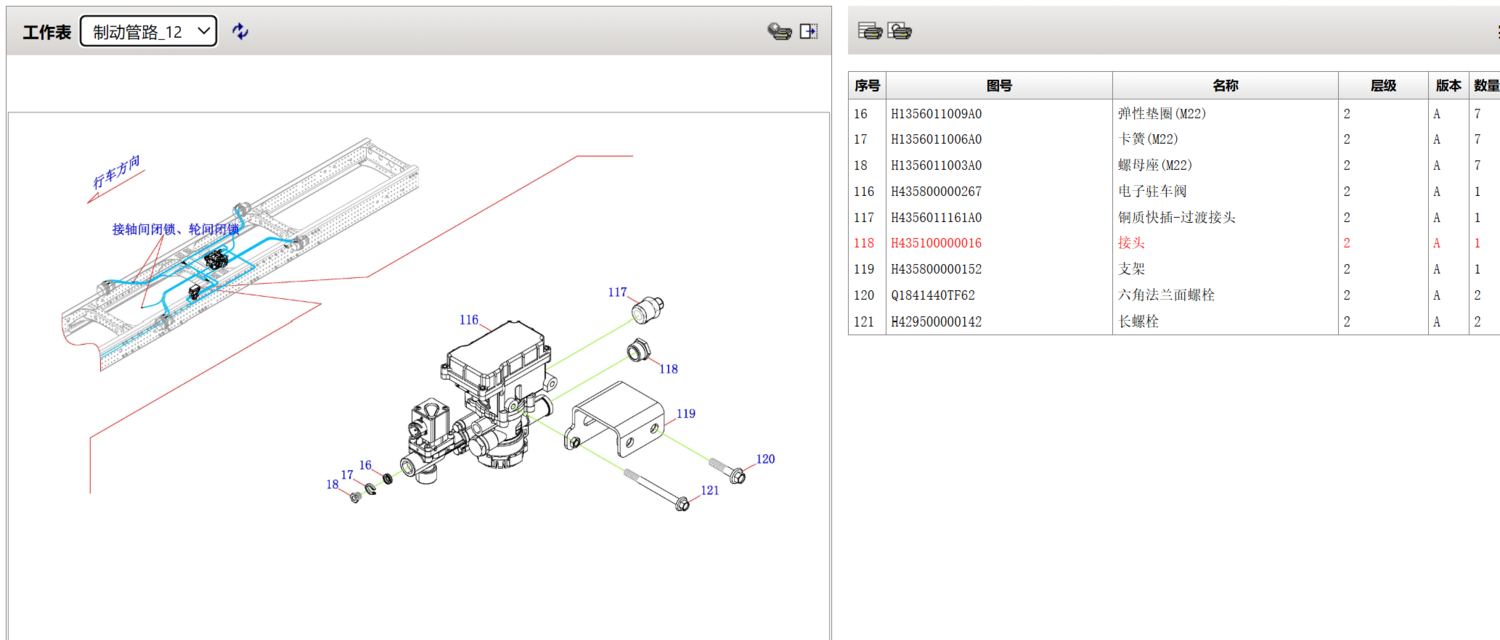

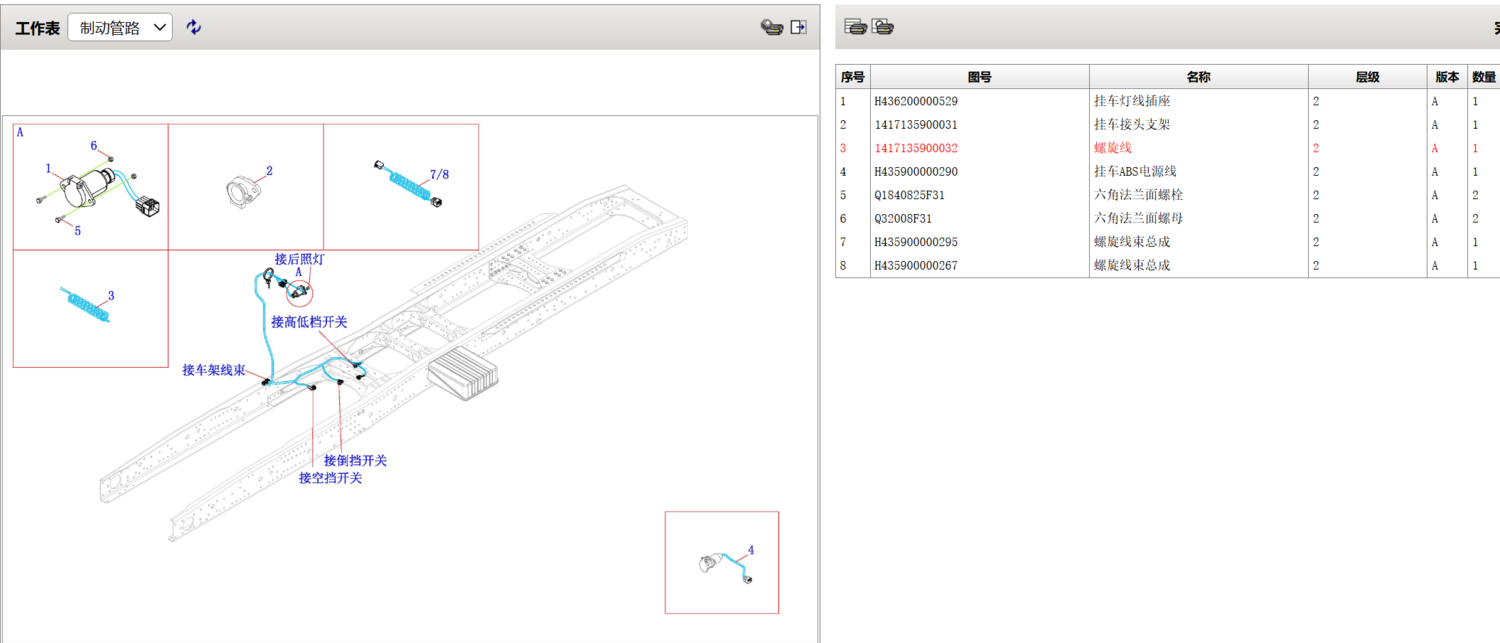

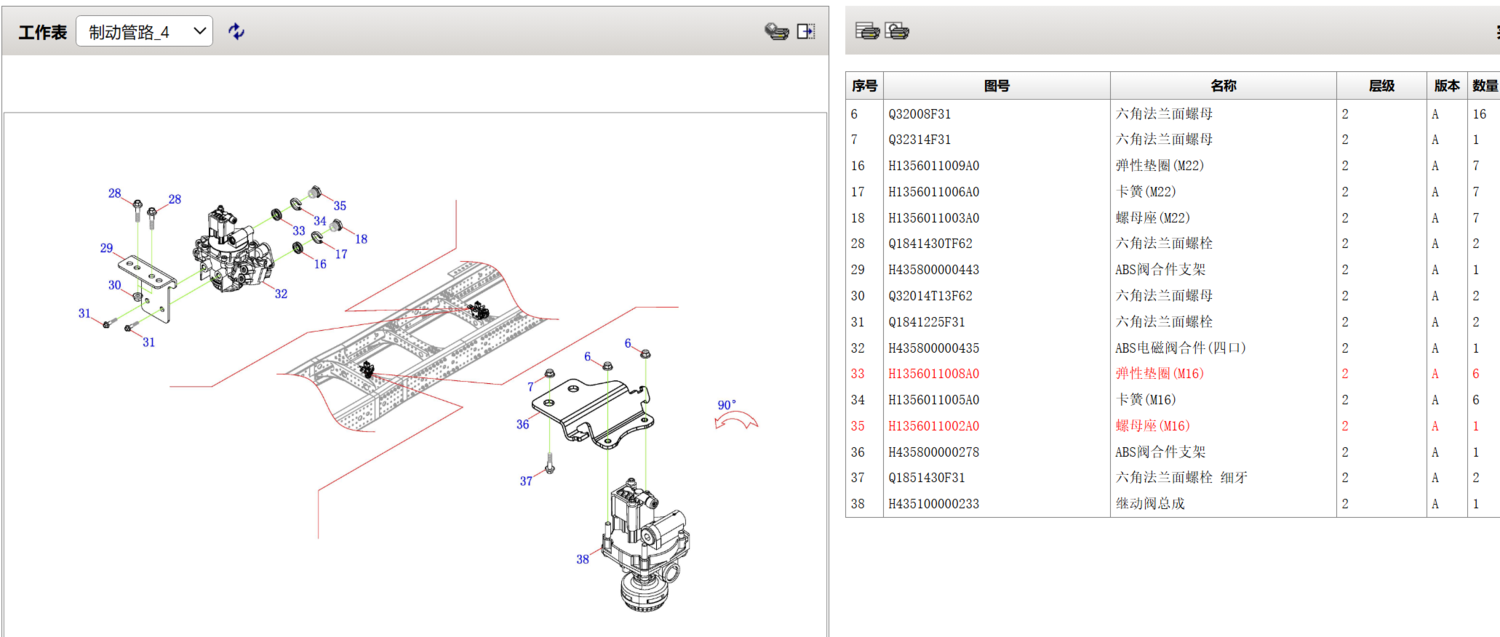

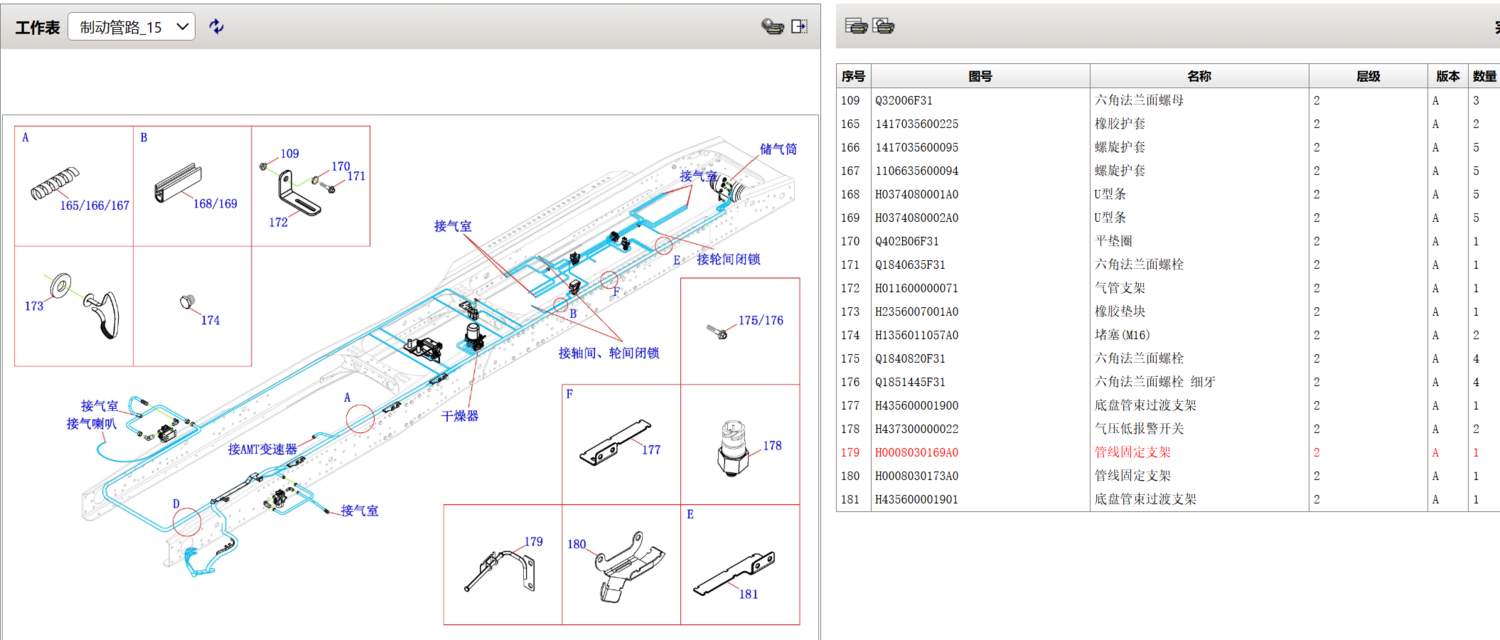

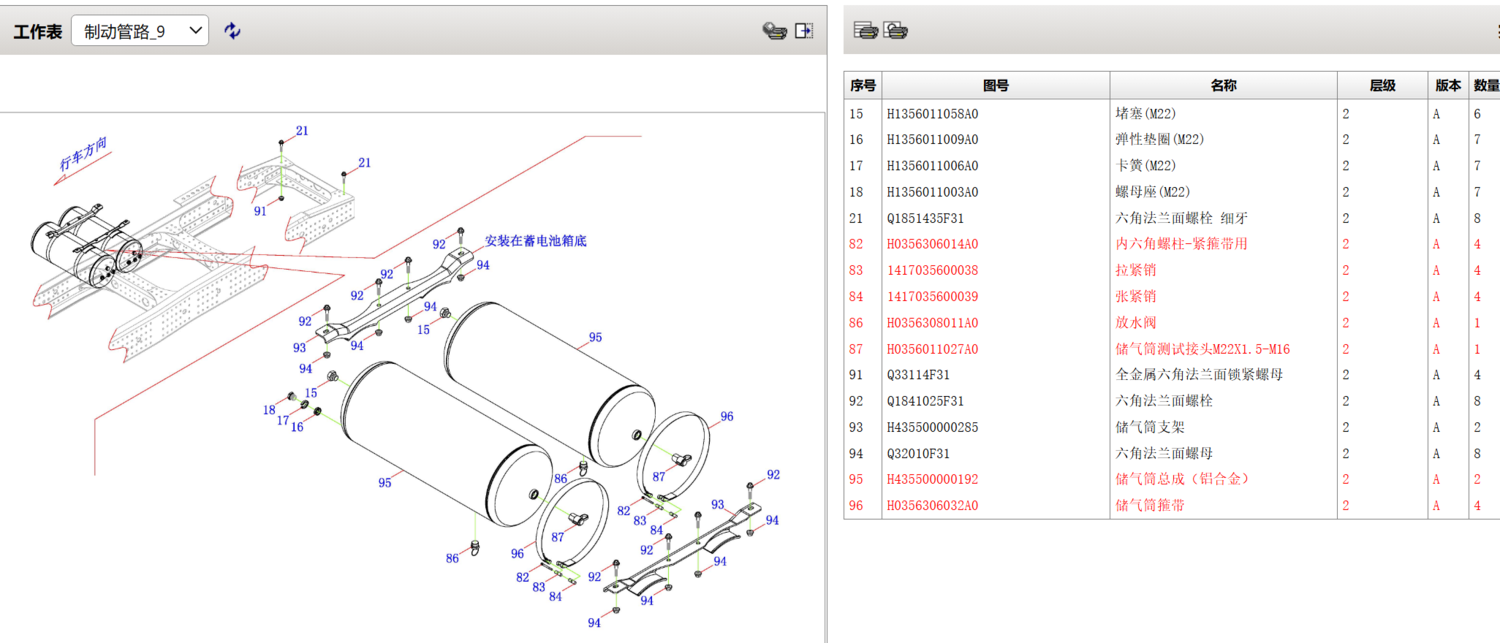

制动管路3.png 制动管路1.png 制动管路2.png 制动管路5.png 制动管路4.png 制动管路6.png 制动管路7.png 制动管路8.png 制动管路9.png 制动管路10.png 制动管路11.png 制动管路12.png 制动管路14.png 制动管路13.png 制动管路15.png 制动系统线束.png

序号	图号	名称	层级	版本	数量
	2S356C4210005	ESC控制阀	1	A	1
	H435800000287	传感器安装图	2	A	1
	H435800000288	传感器安装图	2	A	1
	2S356C4310012	挂车阀	1	A	1
	H1356011005A0	卡簧(M16)	2	A	6
	Q32314F31	六角法兰面螺母	2	A	1
	Q32008F31	六角法兰面螺母	2	A	4
	H435100000108	挂车阀组件安装图	2	A	1
	2S356C5110010	气管路-驾驶室管路部分	1	A	1
	H435300000297	驻车制动安装图（高地板手动）	2	A	1
	2S356C5210635	气管路-主管束部分	1	A	1
	1113835680408	扎线带	2	A	17
	H1356011009A0	弹性垫圈(M22)	2	A	1
	Q1851440F31	六角法兰面螺栓细牙	2	A	2
	1417035600189	扎线带	2	A	30
	H435600004160	制动原理图(ABS)	2	A	1
	1417035600121	密封垫	2	A	1
	1417035600175	卡套式端直通变径接头体	2	A	1
	H1356011006A0	卡簧(M22)	2	A	1
	H435600004863	制动管路安装图	2	A	1
	1417035600188	扎线带	2	A	20
	1417035600121	密封垫	3	A	1
	Q32314F31	六角法兰面螺母	2	A	1
	H1356011006A0	卡簧(M22)	3	A	1
	H1356011009A0	弹性垫圈(M22)	3	A	1
	H1356011003A0	螺母座(M22)	3	A	1
	1417035600187	扎线带	2	A	20
	Q1851430F31	六角法兰面螺栓细牙	2	A	2
	1417035600190	扎线带	2	A	26
	H1356011002A0	螺母座(M16)	2	A	1
	H435600005721	制动管路安装图	2	A	1
	NMO14.0×2.65G	O型密封圈	3	A	1
	1417035600002	卡套式端直角变径接头	3	A	1
	1417035600121	密封垫	3	A	1
	Q32008F31	六角法兰面螺母	2	A	4
	H0008040105A0	扎线带总成	2	A	5
	NMO14.0×2.65G	O型密封圈	2	A	1
	H1356011003A0	螺母座(M22)	2	A	1
	H435100000015	接头	3	A	2
	H4356011039A0	快插隔壁三通接头体(报警器)	3	A	1
	H1356011008A0	弹性垫圈(M16)	2	A	6
	H1356011005A0	卡簧(M16)	2	A	6
	2S356C3110130	制动管路-空压机至干燥器	1	A	1
	Q32314F31	六角法兰面螺母	2	A	1
	H435600006222	空压机组件安装图	2	A	1
	Q72327	密封垫圈	2	A	1
	Q1851435F31	六角法兰面螺栓细牙	2	A	2
	2S356C3310114	储气筒带附件	1	A	1
	Q1851435F31	六角法兰面螺栓细牙	2	A	2
	H1356011003A0	螺母座(M22)	2	A	1
	H435500001003	储气筒组件安装图	2	A	1
	H1356011006A0	卡簧(M22)	2	A	1
	H1356011009A0	弹性垫圈(M22)	2	A	1
	Q1851455TF31	六角法兰面螺栓细牙	2	A	2
	2S356C4110037	ABS行车制动阀	1	A	1
	H4356022002A0	O型密封圈(M22)	2	A	2
	H1356011002A0	螺母座(M16)	2	A	1
	Q32314F31	六角法兰面螺母	2	A	1
	H1356011003A0	螺母座(M22)	2	A	1
	H4356024002A0	压紧螺母(M22)	2	A	1
	H1356011009A0	弹性垫圈(M22)	2	A	1
	Q32008F31	六角法兰面螺母	2	A	4
	H1356011008A0	弹性垫圈(M16)	2	A	6
	H1356011006A0	卡簧(M22)	2	A	1
	H435800000480	ABS阀组件安装图	2	A	1
	2S356C5220124	气管路-后桥管路部分	1	A	1
	Q1841225F31	六角法兰面螺栓	2	A	2
	1417035600189	扎线带	2	A	30
	H1356011006A0	卡簧(M22)	2	A	1
	H1356011009A0	弹性垫圈(M22)	2	A	1
	H1356011003A0	螺母座(M22)	2	A	1
	H435600005877	制动管路安装图（ABS）	2	A	1
	2S356C4410036	驻车继动阀	1	A	1
	H1356011003A0	螺母座(M22)	2	A	1
	H1356011006A0	卡簧(M22)	2	A	1
	H1356011009A0	弹性垫圈(M22)	2	A	1
	H435800000516	EPB组件安装图	2	A	1
	2S356C3210133	空气处理单元	1	A	1
	Q1851435F31	六角法兰面螺栓细牙	2	A	2
	H435500001137	空气处理单元安装图	2	A	1
	H1356011006A0	卡簧(M22)	2	A	1
	H435100000015	接头	2	A	2
	H4356024002A0	压紧螺母(M22)	2	A	1
	H1356011009A0	弹性垫圈(M22)	2	A	1
	Q32314F31	六角法兰面螺母	2	A	1
	H1356011058A0	堵塞(M22)	2	A	3
	H1356011003A0	螺母座(M22)	2	A	1
1	H435800000276	传感器总成	2	A	1
2	1417035600213	O型橡胶密封圈	2	A	1
3	1417035600121	密封垫	2	A	4
4	H435100000187	ESP模块支架	2	A	1
5	H435800000271	传感器总成	2	A	1
6	Q32008F31	六角法兰面螺母	2	A	16
7	Q32314F31	六角法兰面螺母	2	A	1
8	H435800000275	转向角度传感器	2	A	1
9	Q2320410	十字槽盘头螺钉和弹簧垫圈组合件	2	A	3
10	H435500000795	空气处理单元	2	A	1
11	1424235600078	卡套式端直角接头体	2	A	1
12	H4356024002A0	压紧螺母(M22)	2	A	1
13	1417035600212	O型橡胶密封圈	2	A	1
14	H435100000015	接头	2	A	6
15	H1356011058A0	堵塞(M22)	2	A	6
16	H1356011009A0	弹性垫圈(M22)	2	A	7
17	H1356011006A0	卡簧(M22)	2	A	7
18	H1356011003A0	螺母座(M22)	2	A	7
19	H435600006030	空气处理单元安装支架	2	A	1
20	H0101060112A0	六角法兰面螺栓-细牙（M12*25）	2	A	3
21	Q1851435F31	六角法兰面螺栓细牙	2	A	8
22	H4356022002A0	O型密封圈(M22)	2	A	4
23	H435800000277	ABS阀总成	2	A	2
24	H4356D03010A0	ABS阀支架	2	A	2
25	H435600003305	Φ12mm外径自由长度快插式尼龙管总成	2	A	2
26	1417035600027	卡套式端直角异径接头体	2	A	2
27	Q1840880	螺栓	2	A	4
28	Q1841430TF62	六角法兰面螺栓	2	A	2
29	H435800000443	ABS阀合件支架	2	A	1
30	Q32014T13F62	六角法兰面螺母	2	A	2
31	Q1841225F31	六角法兰面螺栓	2	A	2
32	H435800000435	ABS电磁阀合件(四口)	2	A	1
33	H1356011008A0	弹性垫圈(M16)	2	A	6
34	H1356011005A0	卡簧(M16)	2	A	6
35	H1356011002A0	螺母座(M16)	2	A	1
36	H435800000278	ABS阀合件支架	2	A	1
37	Q1851430F31	六角法兰面螺栓细牙	2	A	2
38	H435100000233	继动阀总成	2	A	1
39	H4356011040A0	快插隔壁直角接头体(传感器)	2	A	2
40	Q351B18	六角薄螺母-细牙	2	A	2
41	H4353140011A0	气压传感器固定支架	2	A	1
42	Q1840612	螺栓	2	A	2
43	1419335670005	弹性垫圈(M16)	2	A	2
44	1419335670003	卡簧(M16)	2	A	2
45	1419335670001	螺母座(M16)	2	A	2
46	H4353140005A0	制动总泵管束过线支架	2	A	1
47	Q32006	六角法兰面螺母	2	A	2
48	H4356011039A0	快插隔壁三通接头体(报警器)	2	A	1
49	Q32008	六角法兰面螺母	2	A	1
50	H4353140006A0	手刹管束过线支架	2	A	1
51	Q1840820	六角法兰面螺栓	2	A	2
52	Q2714816	十字槽盘头自攻螺钉-C型	2	A	9
53	Q2140616	十字槽盘头螺钉	2	A	2
54	H4353080002A0	车身管束盖板	2	A	1
55	H4353080012A0	管束过渡夹总成(二)	2	A	1
56	H435600003545	支架	2	A	1
57	Q236B0616	十字槽盘头螺钉、弹垫和平垫组合件	2	A	2
58	H435300000298	驾驶室制动管束合件(高底板高顶)	2	A	1

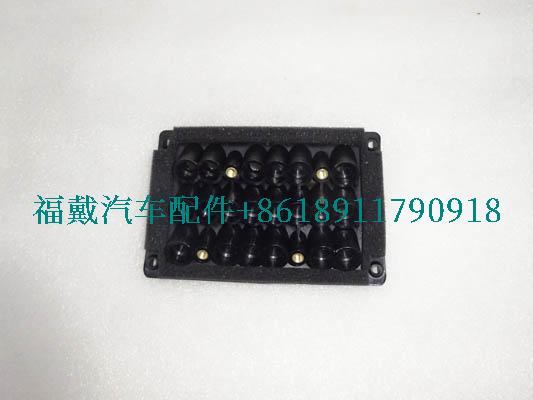

59	H4353080016A0	管束过地板模块(上)	3	A	1
60	H435600003003	竹节式直通接头体	3	A	1
61	H1356011014A0	快插式直通接头(M16-8)	3	A	5
62	H4356009048A0	快插接头组件	3	A	1
63	H4353140007A0	多通支架	4	A	1
64	H4356011701A0	多通接头(一)	4	A	1
65	H4356011702A0	多通接头(二)	4	A	1
66	H4356011703A0	O形密封圈	4	A	2
67	H4356011709A0	多通接头(六)	4	A	1
68	H435600005685	后桥管束（ABS）	2	A	1
69	H435600001265	竹节式三通接头体	3	A	1
70	H1356011047A0	快插式T型三通接头	3	A	6
71	H0356011015A0	h型三通接头体(12-12-12)	3	A	1
72	H435600002794	钢制快插三通接头	3	A	1
73	H1356011045A0	快插式L型三通接头	3	A	2
74	H1356011021A0	快插式弯通接头(M	3	A	3
75	H435600004909	后桥管束支架	2	A	1
76	H435600005343	后桥管束支架	2	A	1
77	Q1840825F31	六角法兰面螺栓	2	A	2
78	H435600005342	后桥管束支架	2	A	1
79	H4356017010A0	限压阀总成	2	A	1
80	1322835613001	卡套式端直角接头体	2	A	1
81	H4356306008A0	10L储气筒箍带	2	A	2
82	H0356306014A0	内六角螺柱-紧箍带用	2	A	4
83	1417035600038	拉紧销	2	A	4
84	1417035600039	张紧销	2	A	4
85	H4356302062A0	10L储气筒总成	2	A	1
86	H0356308011A0	放水阀	2	A	1
87	H0356011027A0	储气筒测试接头M22X1.5-M16	2	A	1

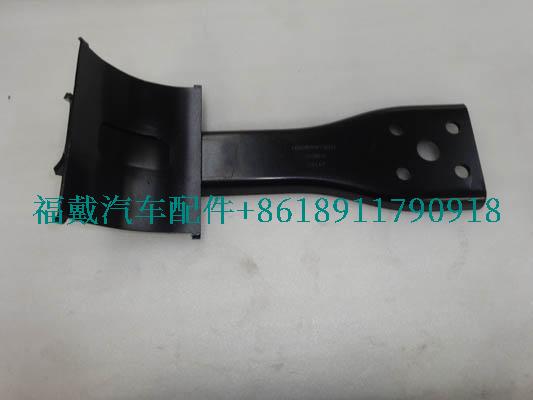

88	H435500000934	储气筒支架	2	A	1
89	Q32314F31	六角法兰面螺母	2	A	1
90	Q1851440TF31	六角法兰面螺栓细牙	2	A	2
91	Q33114F31	全金属六角法兰面锁紧螺母	2	A	4
92	Q1841025F31	六角法兰面螺栓	2	A	8
93	H435500000285	储气筒支架	2	A	2
94	Q32010F31	六角法兰面螺母	2	A	8
95	H435500000192	储气筒总成（铝合金）	2	A	2
96	H0356306032A0	储气筒箍带	2	A	4
97	Q1851440F31	六角法兰面螺栓细牙	2	A	2

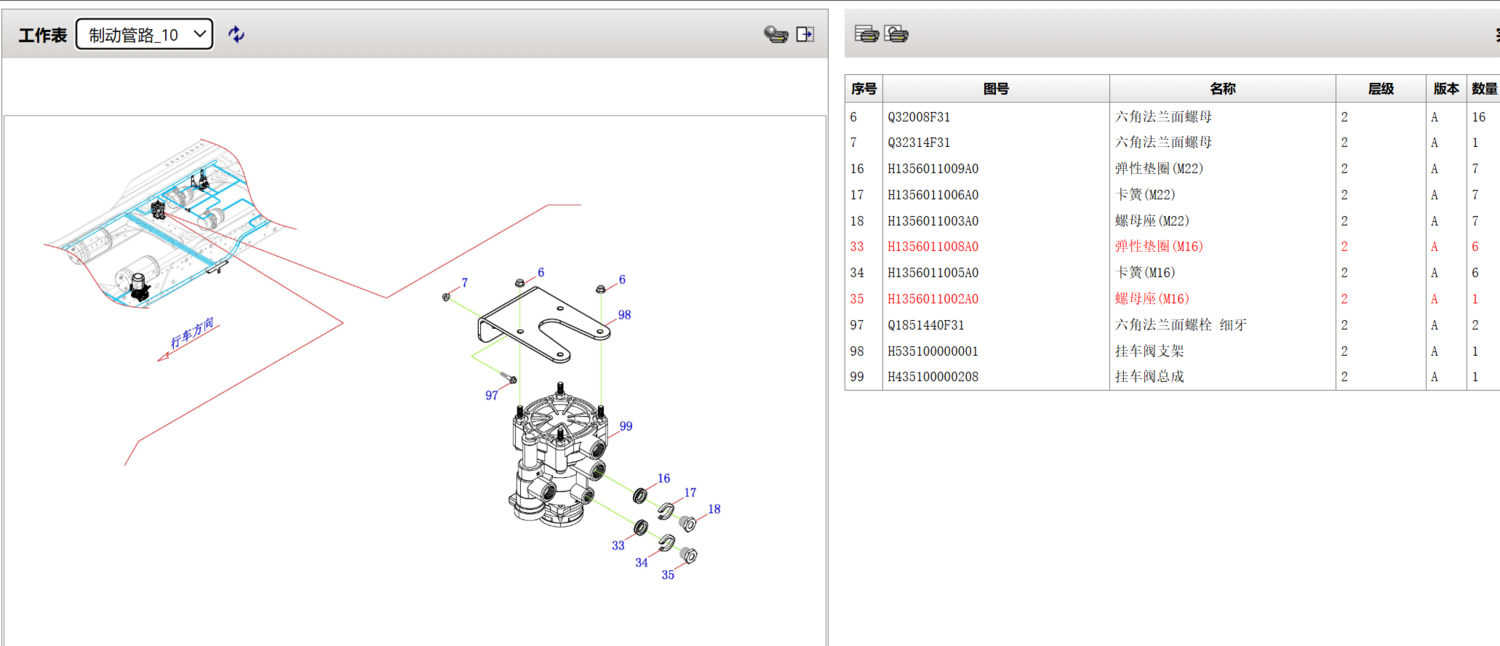

98	H535100000001	挂车阀支架	2	A	1
99	H435100000208	挂车阀总成	2	A	1
100	H1356011001A0	螺母座(M10)	2	A	1
101	H1356011004A0	卡簧(M10)	2	A	1
102	H1356011007A0	弹性垫圈(M10)	2	A	1
103	Q1841020F31	六角头法兰面螺栓	2	A	2
104	H435600003227	钢管固定支架	2	A	1
105	H435600003209	钢管总成-空压机至软管	2	A	1
106	Q32006F31	六角法兰面螺母	2	A	3
107	H435600003588	卡套式直通接头体	2	A	1
108	Q1840620F31	六角法兰面螺栓	2	A	3
109	Q32006F31	六角法兰面螺母	2	A	3
110	H435600001209	高温胶管	2	A	1
111	H435600006058	钢管总成-软管至直通	2	A	1
112	H435600004930	尼龙管总成-APU至空压机	2	A	1
113	H0356106022A0	过渡接头	2	A	1
114	H435600006183	钢管总成-直通至干燥器	2	A	1
115	H435600006028	钢管固定支架	2	A	3
116	H435800000267	电子驻车阀	2	A	1
117	H4356011161A0	铜质快插-过渡接头	2	A	1
118	H435100000016	接头	2	A	1
119	H435800000152	支架	2	A	1
120	Q1841440TF62	六角法兰面螺栓	2	A	2
121	H429500000142	长螺栓	2	A	2

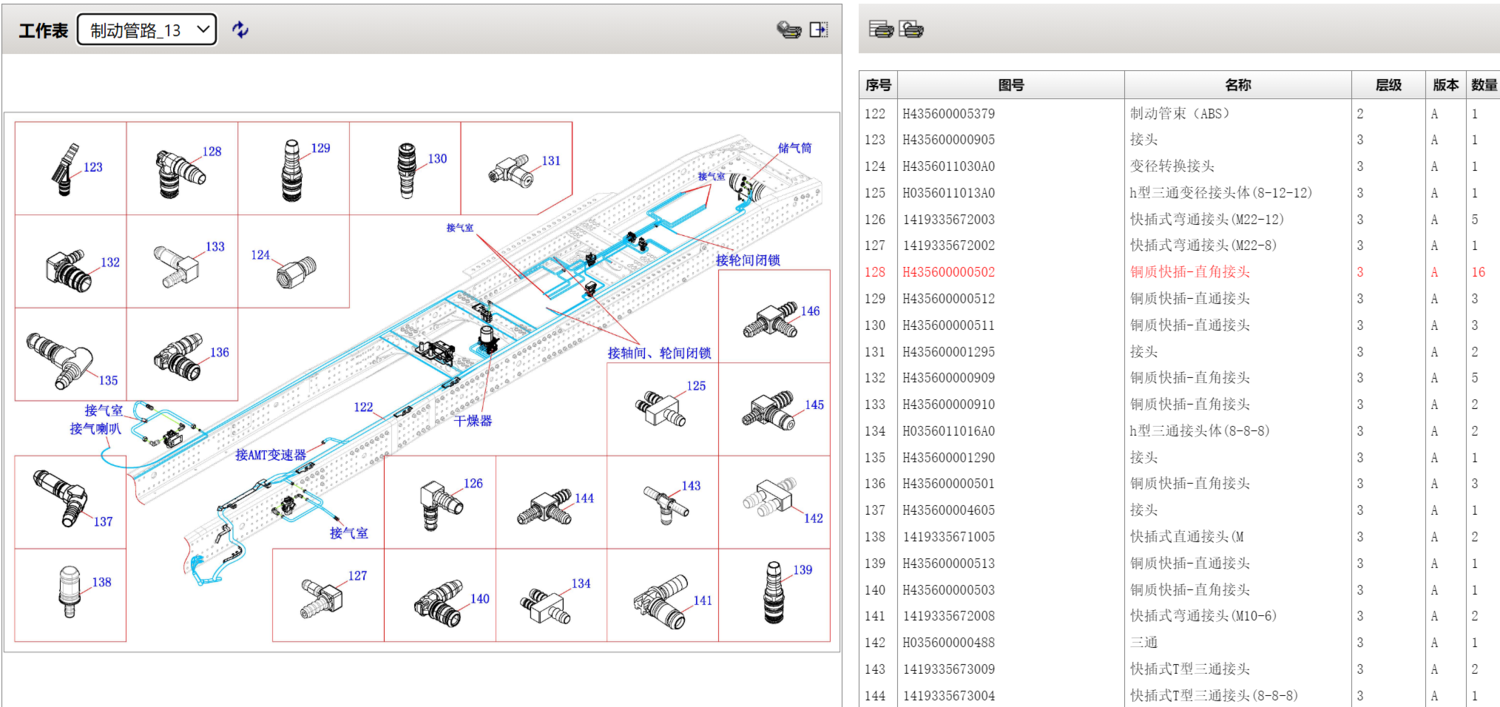

122	H435600005379	制动管束（ABS）	2	A	1
123	H435600000905	接头	3	A	1
124	H4356011030A0	变径转换接头	3	A	1
125	H0356011013A0	h型三通变径接头体(8-12-12)	3	A	1
126	1419335672003	快插式弯通接头(M22-12)	3	A	5
127	1419335672002	快插式弯通接头(M22-8)	3	A	1
128	H435600000502	铜质快插-直角接头	3	A	16
129	H435600000512	铜质快插-直通接头	3	A	3
130	H435600000511	铜质快插-直通接头	3	A	3
131	H435600001295	接头	3	A	2
132	H435600000909	铜质快插-直角接头	3	A	5
133	H435600000910	铜质快插-直角接头	3	A	2
134	H0356011016A0	h型三通接头体(8-8-8)	3	A	2
135	H435600001290	接头	3	A	1
136	H435600000501	铜质快插-直角接头	3	A	3
137	H435600004605	接头	3	A	1
138	1419335671005	快插式直通接头(M	3	A	2
139	H435600000513	铜质快插-直通接头	3	A	1
140	H435600000503	铜质快插-直角接头	3	A	1
141	1419335672008	快插式弯通接头(M10-6)	3	A	2
142	H035600000488	三通	3	A	1
143	1419335673009	快插式T型三通接头	3	A	2
144	1419335673004	快插式T型三通接头(8-8-8)	3	A	1
145	1419335673008	快插式T型三通接头(M22-8-12)	3	A	1
146	1419335673002	快插式T型三通接头(12-12-12)	3	A	1

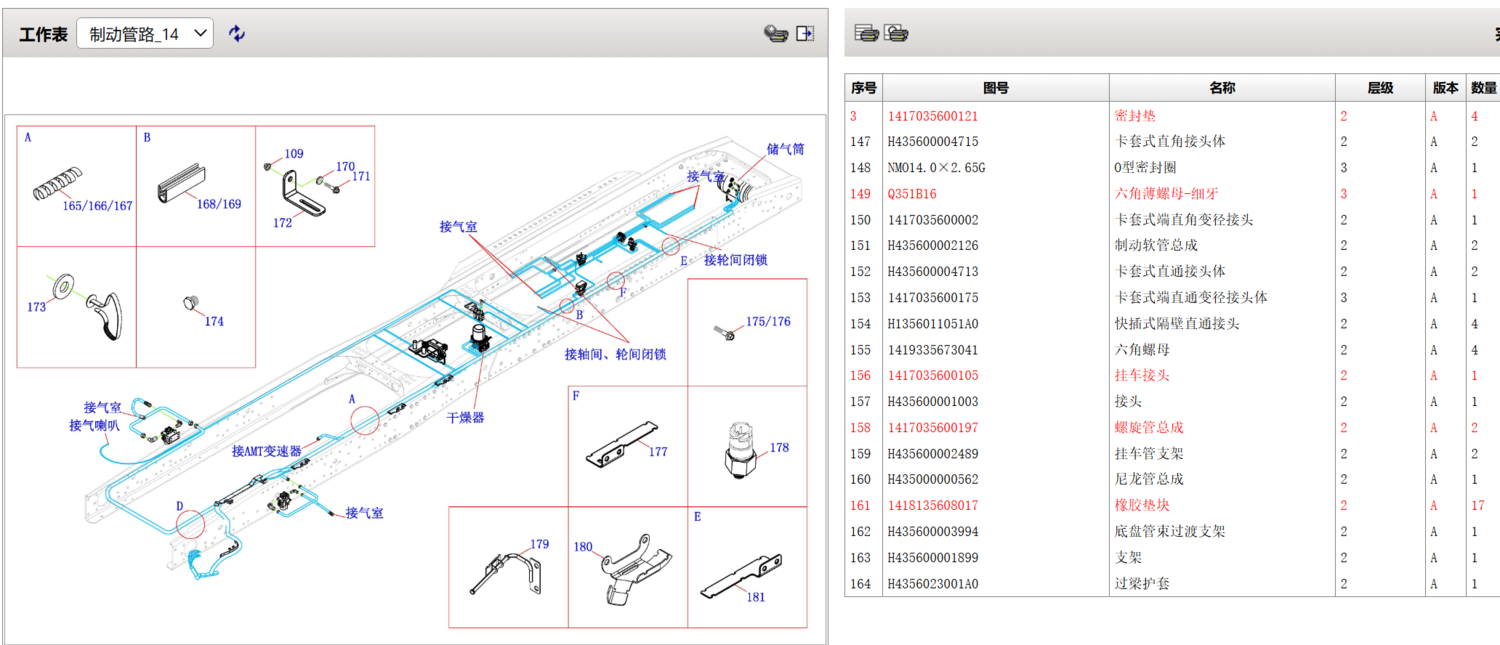

147	H435600004715	卡套式直角接头体	2	A	2
148	NMO14.0×2.65G	O型密封圈	3	A	1
149	Q351B16	六角薄螺母-细牙	3	A	1
150	1417035600002	卡套式端直角变径接头	2	A	1
151	H435600002126	制动软管总成	2	A	2
152	H435600004713	卡套式直通接头体	2	A	2
153	1417035600175	卡套式端直通变径接头体	3	A	1
154	H1356011051A0	快插式隔壁直通接头	2	A	4
155	1419335673041	六角螺母	2	A	4
156	1417035600105	挂车接头	2	A	1
157	H435600001003	接头	2	A	1
158	1417035600197	螺旋管总成	2	A	2
159	H435600002489	挂车管支架	2	A	2
160	H435000000562	尼龙管总成	2	A	1
161	1418135608017	橡胶垫块	2	A	17
162	H435600003994	底盘管束过渡支架	2	A	1
163	H435600001899	支架	2	A	1
164	H4356023001A0	过梁护套	2	A	1
165	1417035600225	橡胶护套	2	A	2
166	1417035600095	螺旋护套	2	A	5
167	1106635600094	螺旋护套	2	A	5
168	H0374080001A0	U型条	2	A	5
169	H0374080002A0	U型条	2	A	5
170	Q402B06F31	平垫圈	2	A	1
171	Q1840635F31	六角法兰面螺栓	2	A	1
172	H011600000071	气管支架	2	A	1
173	H2356007001A0	橡胶垫块	2	A	1
174	H1356011057A0	堵塞(M16)	2	A	2
175	Q1840820F31	六角法兰面螺栓	2	A	4
176	Q1851445F31	六角法兰面螺栓细牙	2	A	4
177	H435600001900	底盘管束过渡支架	2	A	1
178	H437300000022	气压低报警开关	2	A	2
179	H0008030169A0	管线固定支架	2	A	1
180	H0008030173A0	管线固定支架	2	A	1
181	H435600001901	底盘管束过渡支架	2	A	1
182	H436200005900	底盘线束支架	2	A	1

序号	图号	名称	层级	版本	数量

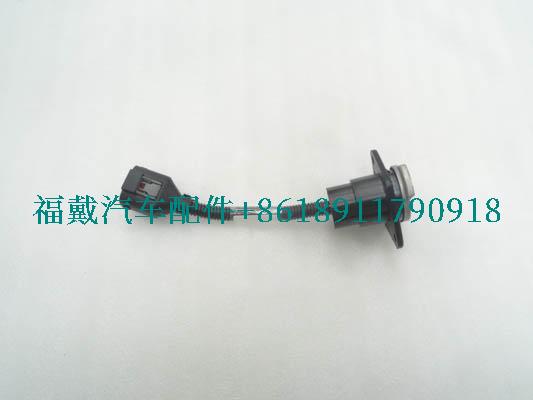

1	H436200000529	挂车灯线插座	2	A	1

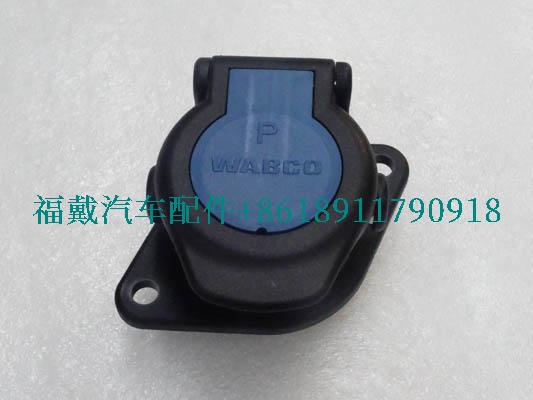

2	1417135900031	挂车接头支架	2	A	1
3	1417135900032	螺旋线	2	A	1
4	H435900000290	挂车ABS电源线	2	A	1
5	Q1840825F31	六角法兰面螺栓	2	A	2
6	Q32008F31	六角法兰面螺母	2	A	2
7	H435900000295	螺旋线束总成	2	A	1
8	H435900000267	螺旋线束总成	2	A	1
