欧曼星辉悬架系统

2025-08-23 12:02

欧曼星辉悬架系统

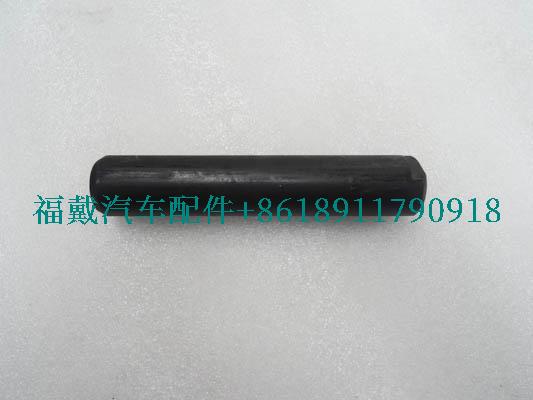

1417029200011为欧曼卡车板簧销轴


1418329216010为欧曼卡车前限位块

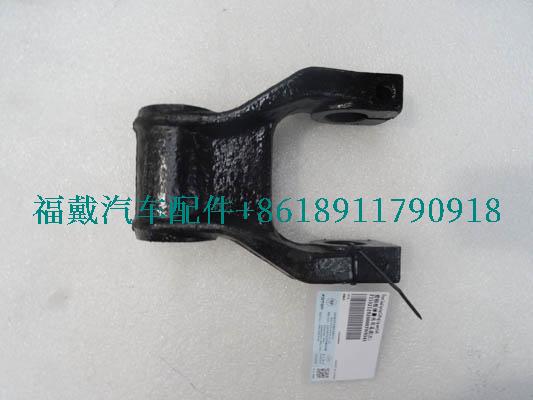

1532129200003为欧曼卡车前板簧左吊耳

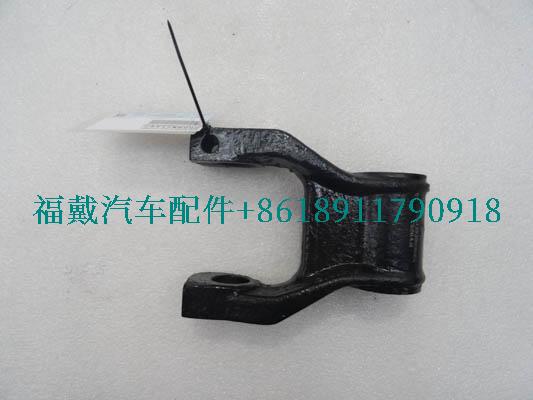

1532129200004为前板簧右吊耳

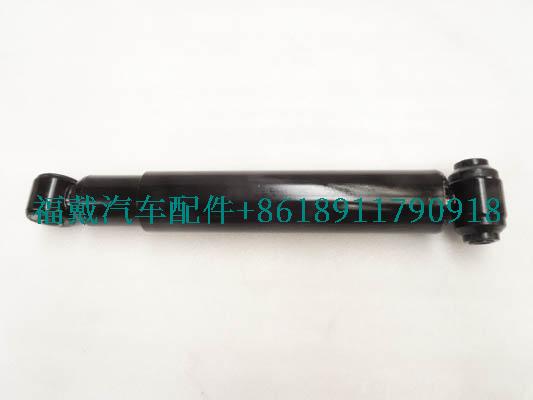

H0292070103A0为欧曼卡车前减振器总成

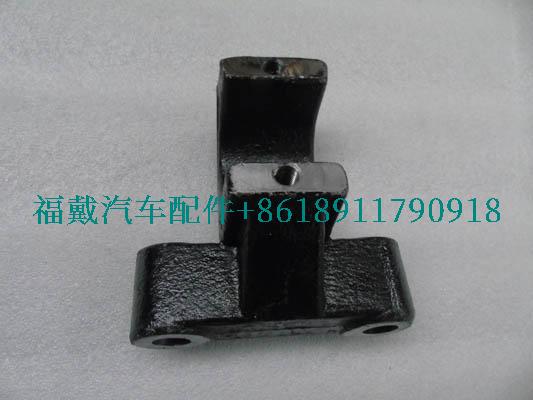

H4292052701A0为欧曼卡车稳定杆支座

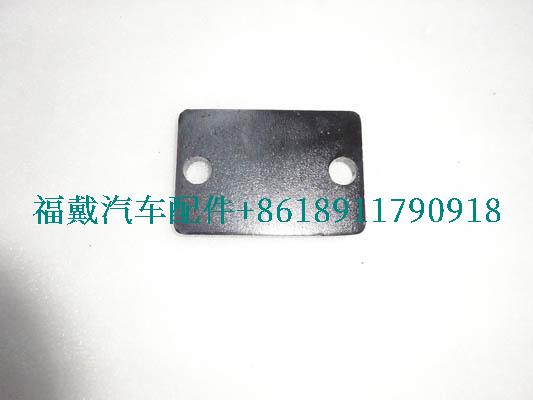

H4292052801A0为欧曼卡车稳定杆压板

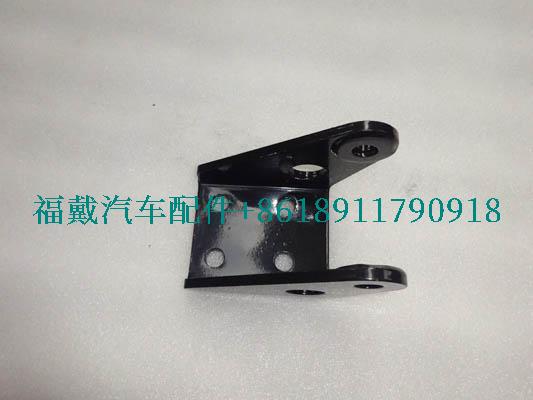

H4292190305A0为欧曼卡车前减振器上支架


H429200000117为欧曼卡车前板簧盖板

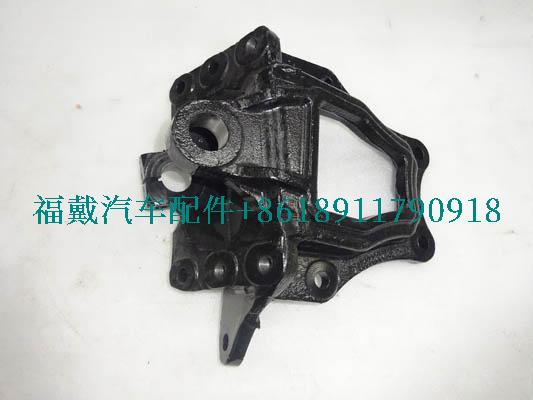

H429200000325为欧曼卡车左前簧后支架

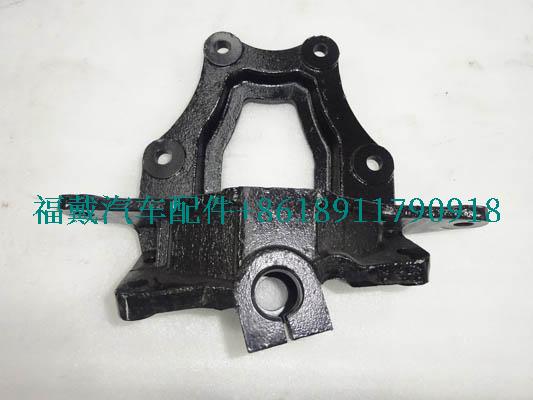

H429200000326为欧曼卡车右前簧后支架

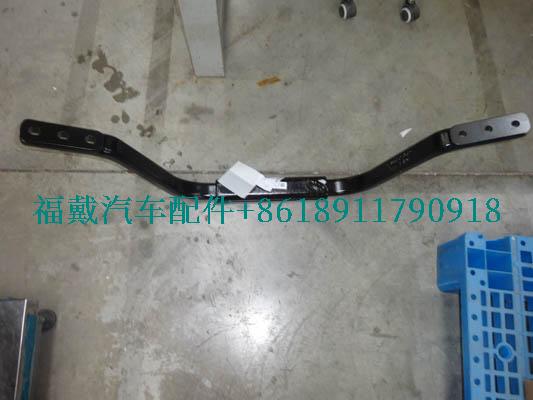

H429200000415为欧曼卡车元宝梁二级件-前

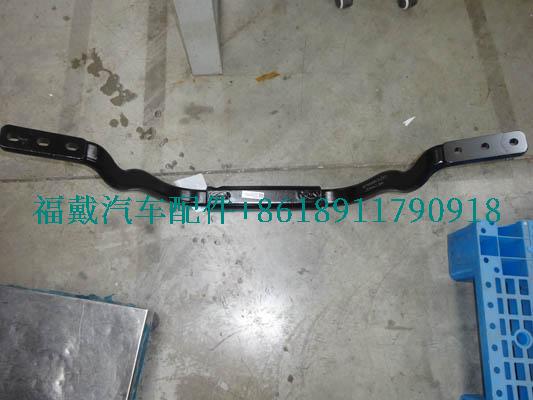

H429200000416为欧曼卡车元宝梁二级件-后

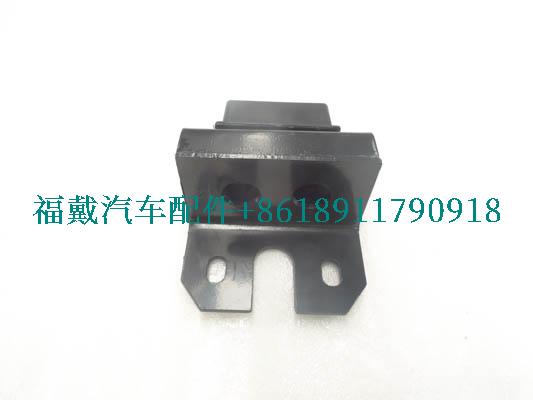

H429500000271为欧曼卡车限位块支架

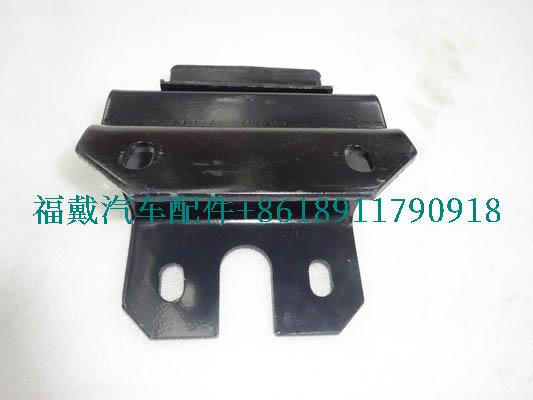

H429500000272为欧曼卡车限位块支架

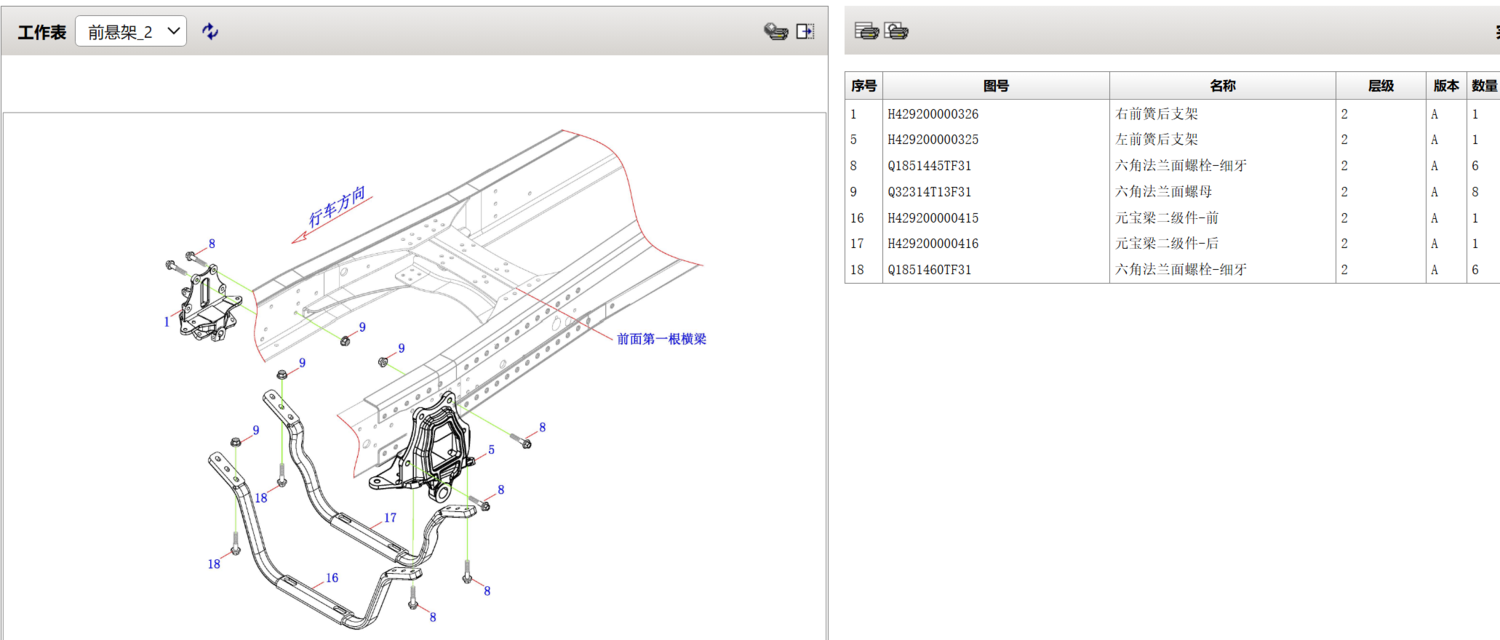

前悬架1.png 前悬架2.png 前悬架3.png 后悬架.png 后悬架2.png 后悬架3.png

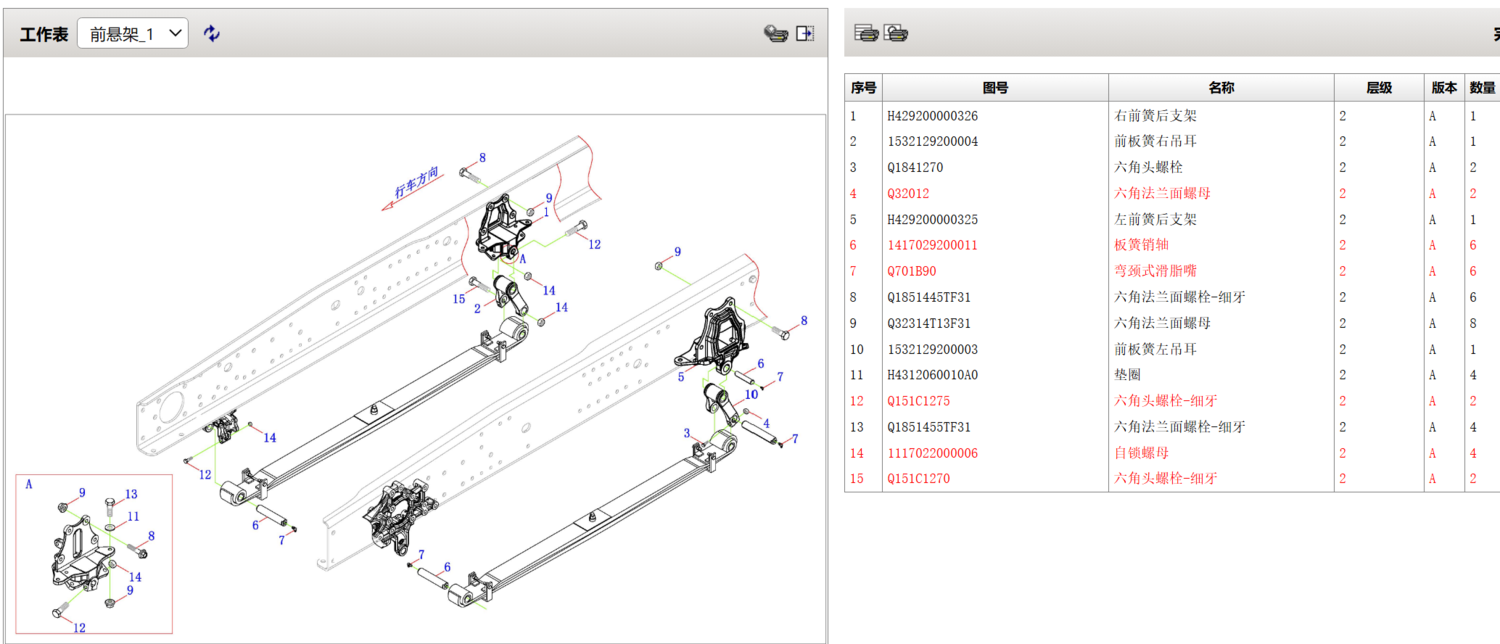

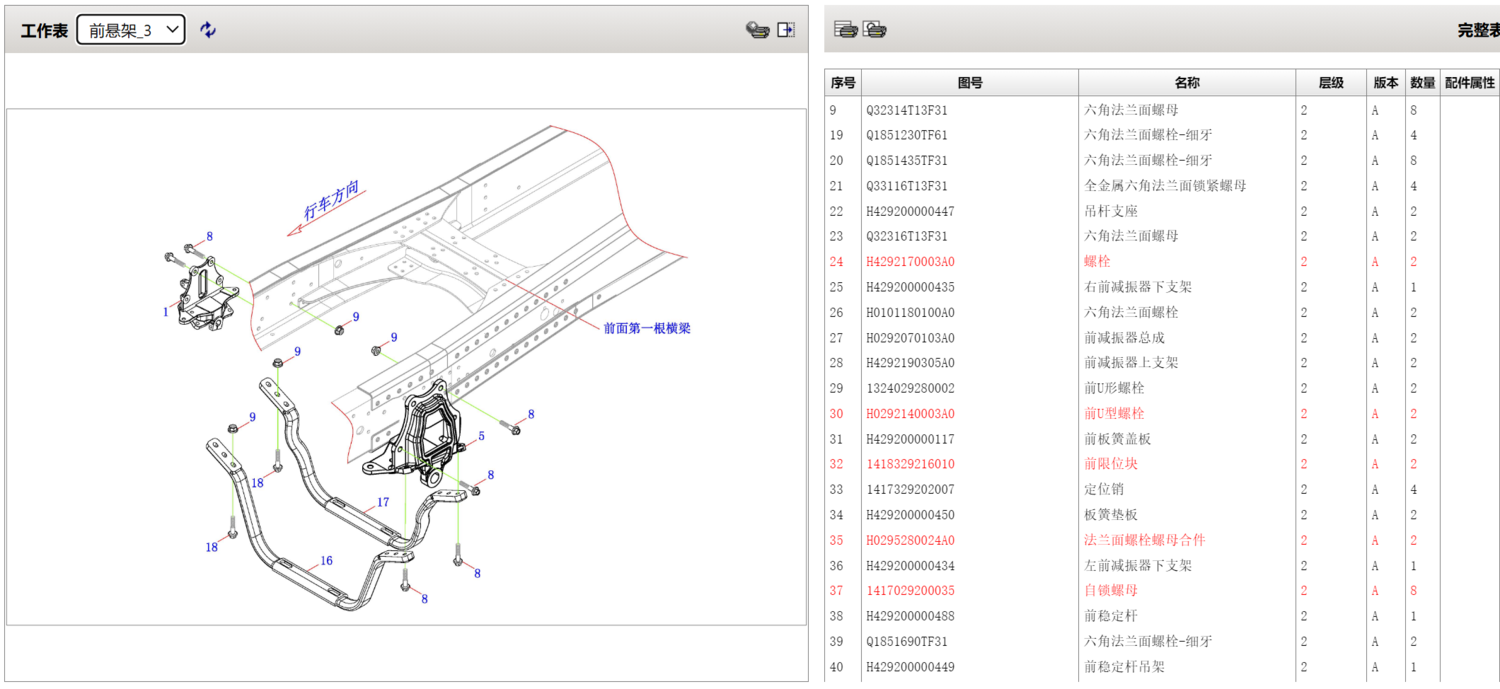

前悬架

序号	图号	名称	层级	版本	数量
	2S29281620028	前减振器支架	1	A	1
	2S29281230001	前U形螺栓	1	A	1
	2S29281410001	前缓冲块	1	A	1
	2S29281610001	前减振器	1	A	1
	2S29281510014	前稳定杆	1	A	1
	H429200000149	衬套	3	A	2
	2S29281110093	前悬架安装图	1	A	1
	2S29281220001	前板簧盖板	1	A	1
	H429200000491	前悬架安装图	2	A	1
	2S29281210032	前钢板弹簧	1	A	1
	2S29281310041	前板簧支架（带鞍型横梁）	1	A	1
	2S29281240027	前悬架高度调整组件	1	A	1
	Q32314T13F31	六角法兰面螺母	2	A	8
1	H429200000326	右前簧后支架	2	A	1
2	1532129200004	前板簧右吊耳	2	A	1
3	Q1841270	六角头螺栓	2	A	2
4	Q32012	六角法兰面螺母	2	A	2
5	H429200000325	左前簧后支架	2	A	1
6	1417029200011	板簧销轴	2	A	6
7	Q701B90	弯颈式滑脂嘴	2	A	6
8	Q1851445TF31	六角法兰面螺栓-细牙	2	A	6
9	Q32314T13F31	六角法兰面螺母	2	A	8
10	1532129200003	前板簧左吊耳	2	A	1
11	H4312060010A0	垫圈	2	A	4
12	Q151C1275	六角头螺栓-细牙	2	A	2
13	Q1851455TF31	六角法兰面螺栓-细牙	2	A	4
14	1117022000006	自锁螺母	2	A	4
15	Q151C1270	六角头螺栓-细牙	2	A	2
16	H429200000415	元宝梁二级件-前	2	A	1
17	H429200000416	元宝梁二级件-后	2	A	1
18	Q1851460TF31	六角法兰面螺栓-细牙	2	A	6
19	Q1851230TF61	六角法兰面螺栓-细牙	2	A	4
20	Q1851435TF31	六角法兰面螺栓-细牙	2	A	8
21	Q33116T13F31	全金属六角法兰面锁紧螺母	2	A	4
22	H429200000447	吊杆支座	2	A	2
23	Q32316T13F31	六角法兰面螺母	2	A	2
24	H4292170003A0	螺栓	2	A	2
25	H429200000435	右前减振器下支架	2	A	1
26	H0101180100A0	六角法兰面螺栓	2	A	2
27	H0292070103A0	前减振器总成	2	A	2
28	H4292190305A0	前减振器上支架	2	A	2
29	1324029280002	前U形螺栓	2	A	2
30	H0292140003A0	前U型螺栓	2	A	2
31	H429200000117	前板簧盖板	2	A	2
32	1418329216010	前限位块	2	A	2
33	1417329202007	定位销	2	A	4
34	H429200000450	板簧垫板	2	A	2
35	H0295280024A0	法兰面螺栓螺母合件	2	A	2
36	H429200000434	左前减振器下支架	2	A	1
37	1417029200035	自锁螺母	2	A	8
38	H429200000488	前稳定杆	2	A	1
39	Q1851690TF31	六角法兰面螺栓-细牙	2	A	2
40	H429200000449	前稳定杆吊架	2	A	1
41	H429200000448	前稳定杆吊架	2	A	1
42	H429200000149	衬套	3	A	2
43	H429200000151	吊杆	3	A	1
44	Q1851645TF31	六角法兰面螺栓-细牙	2	A	4
45	H4292052701A0	稳定杆支座	2	A	2
46	H4292052001A0	前稳定杆胶垫	2	A	2
47	H4292052801A0	稳定杆压板	2	A	2
48	H429200000459	前钢板弹簧总成	2	A	2

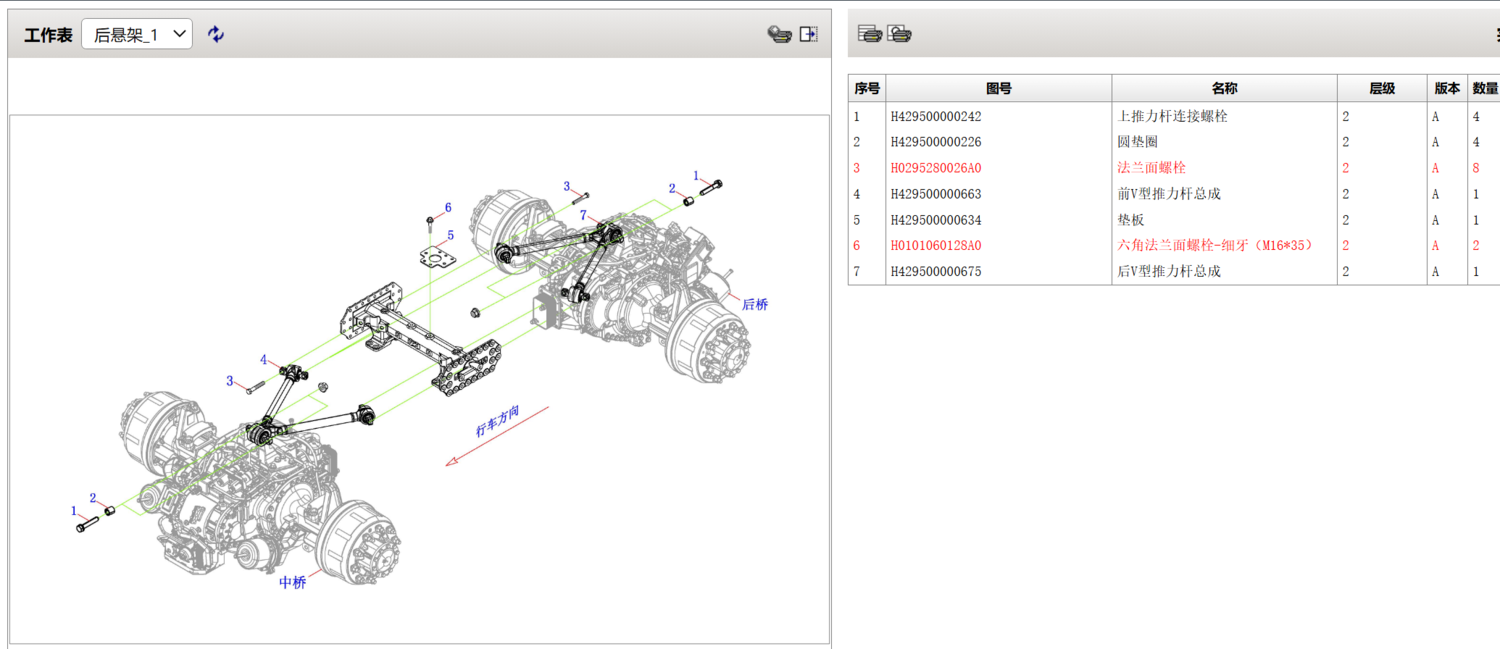

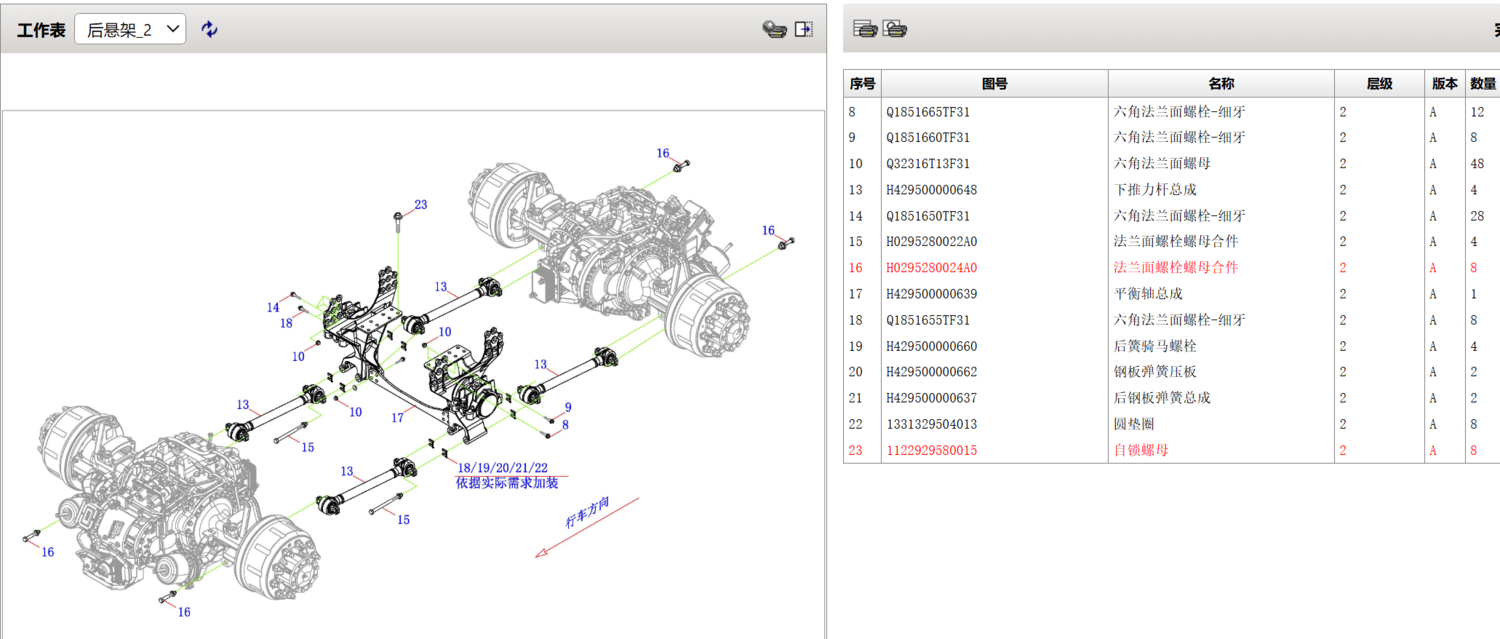

后悬架

序号	图号	名称	层级	版本	数量
	2S29582110078	后悬架安装图	1	A	1
	H429500000665	后悬架安装图	2	A	1
	2S29582410019	平衡轴	1	A	1
	2S29582510043	上推力杆	1	A	1
	2S29582210029	后钢板弹簧	1	A	1
	2S29582260028	后U形螺栓	1	A	1
	2S29582520022	下推力杆	1	A	1
	2S29582310001	后缓冲块	1	A	1
	2S29582220019	后板簧盖板	1	A	1
1	H429500000242	上推力杆连接螺栓	2	A	4
2	H429500000226	圆垫圈	2	A	4
3	H0295280026A0	法兰面螺栓	2	A	8
4	H429500000663	前V型推力杆总成	2	A	1
5	H429500000634	垫板	2	A	1
6	H0101060128A0	六角法兰面螺栓-细牙（M16*35）	2	A	2
7	H429500000675	后V型推力杆总成	2	A	1
8	Q1851665TF31	六角法兰面螺栓-细牙	2	A	12
9	Q1851660TF31	六角法兰面螺栓-细牙	2	A	8
10	Q32316T13F31	六角法兰面螺母	2	A	48
11	Q1851440TF31	六角法兰面螺栓-细牙	2	A	8
12	Q32314T13F31	六角法兰面螺母	2	A	8
13	H429500000648	下推力杆总成	2	A	4
14	Q1851650TF31	六角法兰面螺栓-细牙	2	A	28
15	H0295280022A0	法兰面螺栓螺母合件	2	A	4
16	H0295280024A0	法兰面螺栓螺母合件	2	A	8
17	H429500000639	平衡轴总成	2	A	1
18	Q1851655TF31	六角法兰面螺栓-细牙	2	A	8
19	H429500000660	后簧骑马螺栓	2	A	4
20	H429500000662	钢板弹簧压板	2	A	2
21	H429500000637	后钢板弹簧总成	2	A	2
22	1331329504013	圆垫圈	2	A	8
23	1122929580015	自锁螺母	2	A	8
24	H429500000271	限位块支架	2	A	2
25	H429500000272	限位块支架	2	A	2
