欧曼星辉电器系统|车身线束

2025-08-05 11:22

欧曼星辉电器系统|车身线束

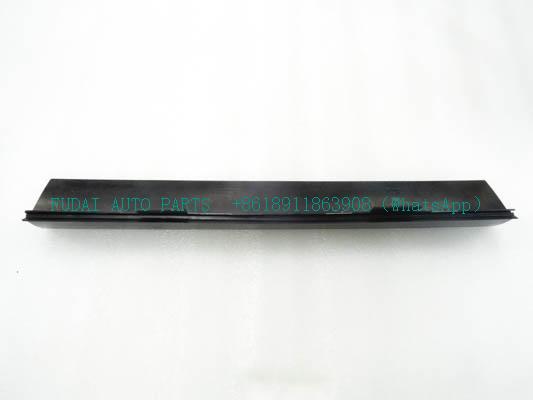

H4374040001A0为欧曼卡车右侧门线束护罩

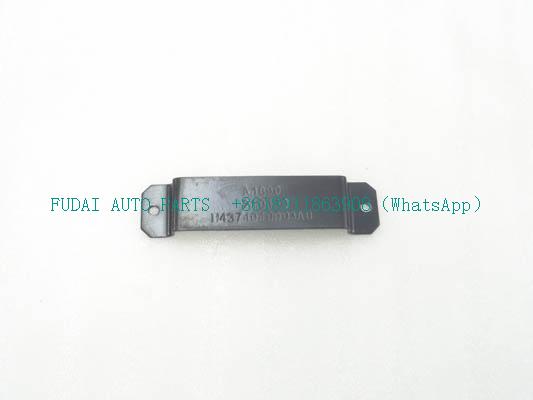

H4374040003A0为欧曼卡车线束固定支架

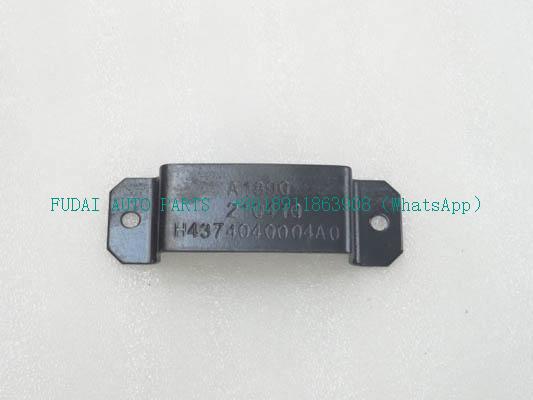

H4374040004A0为欧曼卡车线束支架

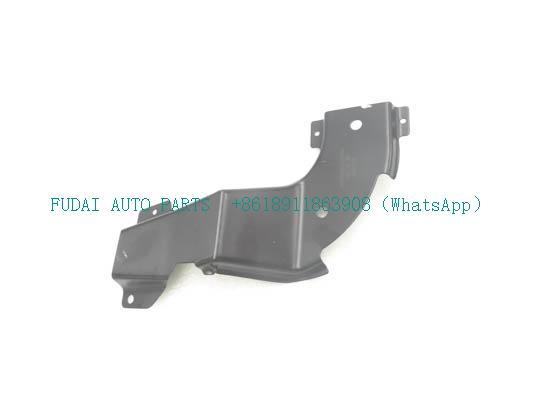

H4374040005A0为欧曼卡车左侧底板线束支架

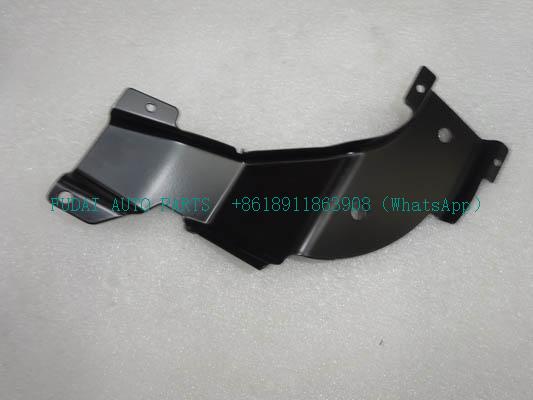

H4374040006A0为欧曼卡车右侧底板线束支架

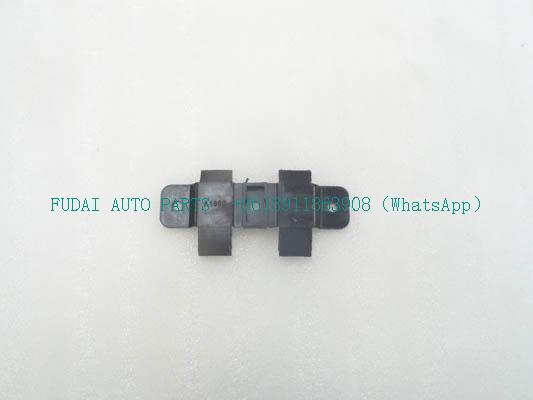

H4374040021A0为欧曼卡车顶文件柜线束支架

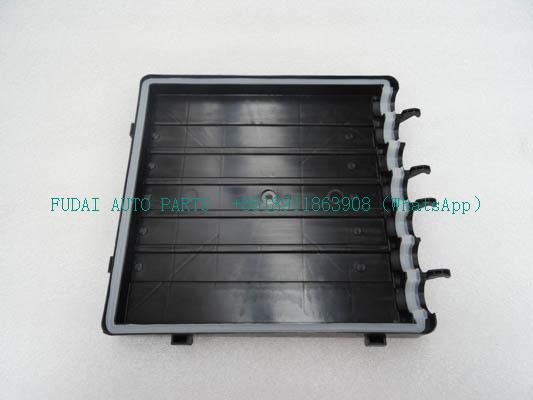

H4374050001A0为欧曼卡车前围外中央配电盒线束护罩

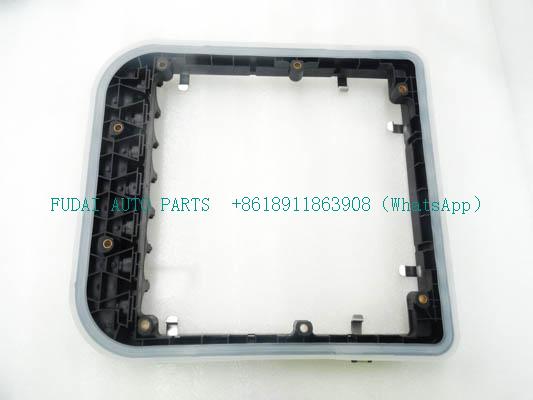

H4374050003A0为欧曼卡车配电盒线束固定框

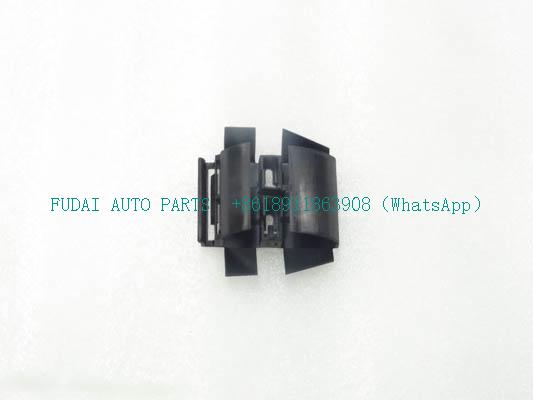

H4374080001A0为欧曼卡车右侧门柱线束固定夹


H4374080001A0为欧曼卡车右侧门柱线束固定夹

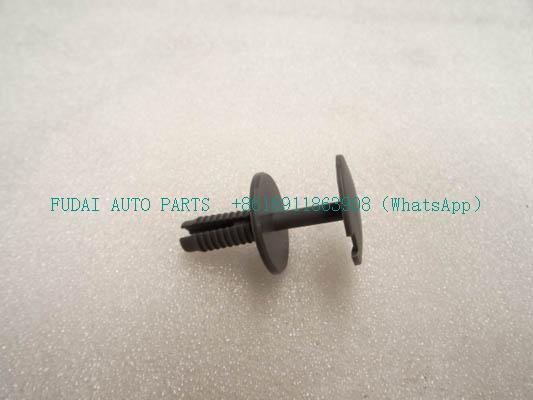

H4532020007A0为欧曼卡车塑料开尾销钉

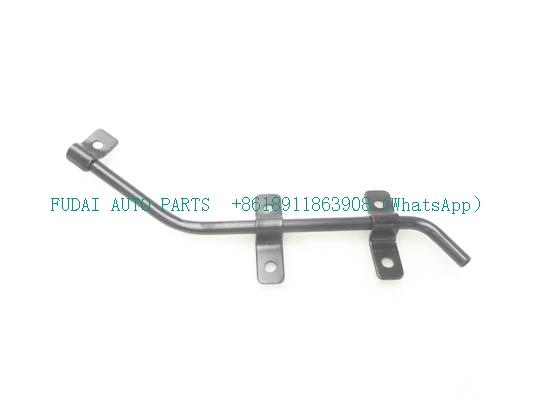

H435600001883为欧曼卡车线束固定支架总成


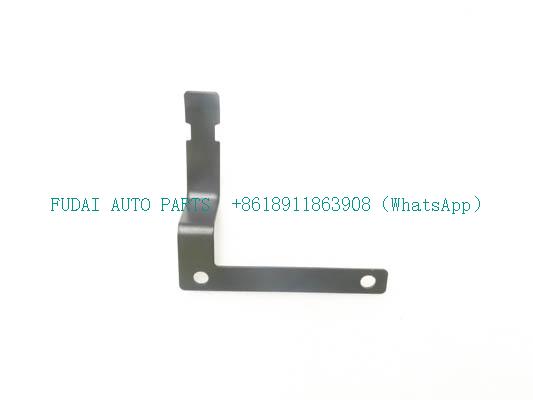

H435600001887为欧曼卡车线束固定支架总成

H435600001887为欧曼卡车线束固定支架总成.jpg 车身线束1.png 车身线束2.png 车身线束3.png 车身线束4.png 车身线束5.png

序号	图号	名称	层级	版本	数量
	2S374A5110022	车身电器盒总成	1	A	1
	H437400000710	中央配电系统安装图	2	A	1
	2S374A6310252	车身主线束总成	1	A	1
	H437400000703	车身线束安装图	2	A	1
	2S374A6810021	不干胶贴	1	A	1
	H437400000709	继电器，保险丝不干胶标示安装图	2	A	1
	H437400002007	不干胶标签	2	A	1
	2S374A6510078	后围线束	1	A	1
	Q220B4216	十字槽盘头自攻螺钉和平垫圈组合件	2	A	3
	H437400002294	卡扣安装图	2	A	1
	1417035600187	扎线带	2	A	8
	H437400000708	后围线束总成安装图	2	A	1
	2S374A6710119	前围线束/车前线束总成	1	A	1
	1417035600187	扎线带	2	A	8
	H437400000706	车前线束总成安装图	2	A	1
	1417035600190	扎线带	2	A	6
	2S374A6210007	车身线束支架及通用件	1	A	1
	Q32006F31	六角法兰面螺母	2	A	2
	H437400000703	车身线束安装图	2	A	1
	2S374A6610058	顶棚线束	1	A	1
	H437400000704	顶棚线束总成安装图	2	A	1
	1417035600187	扎线带	2	A	8
	2S374A6410024	左右门线束总成	1	A	1
	H437400000962	门线束安装图	2	A	1

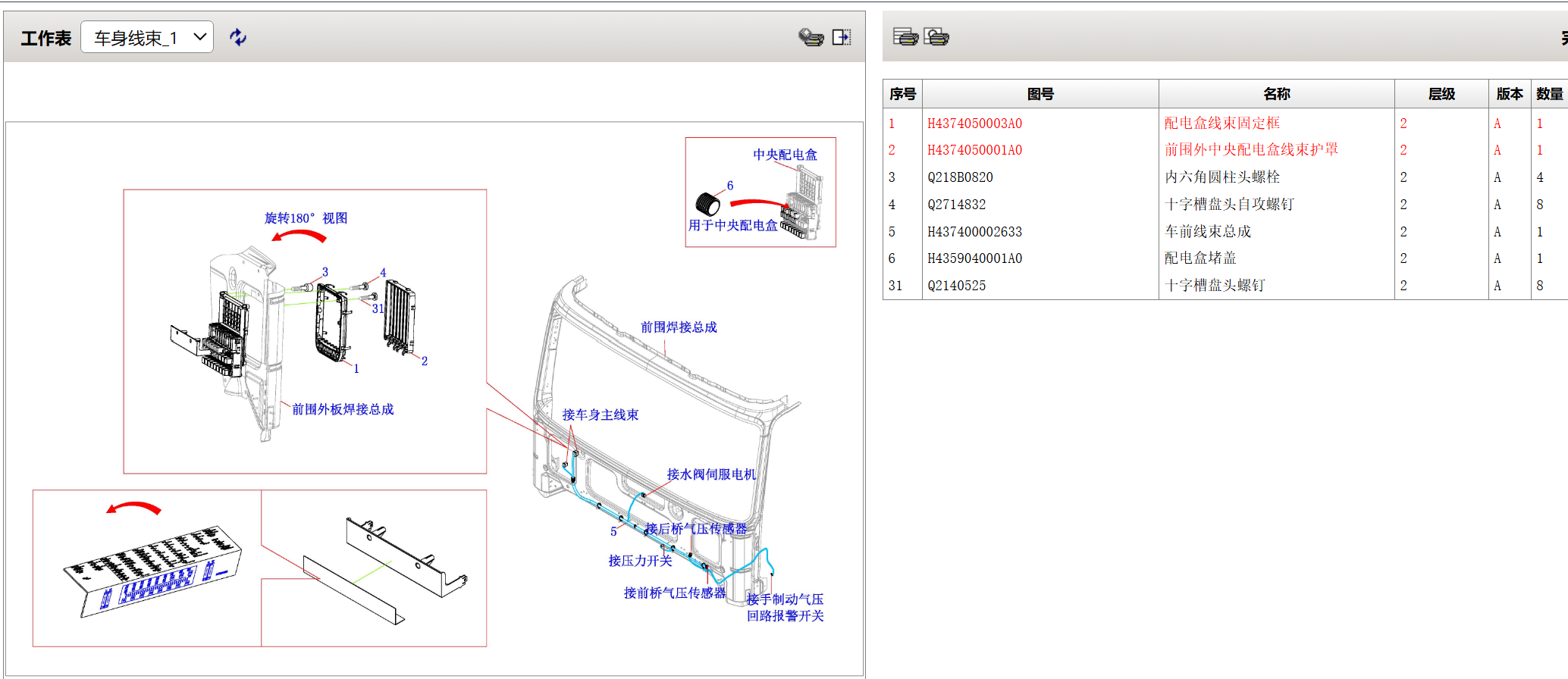

1	H4374050003A0	配电盒线束固定框	2	A	1
2	H4374050001A0	前围外中央配电盒线束护罩	2	A	1
3	Q218B0820	内六角圆柱头螺栓	2	A	4
4	Q2714832	十字槽盘头自攻螺钉	2	A	8
5	H437400002633	车前线束总成	2	A	1
6	H4359040001A0	配电盒堵盖	2	A	1

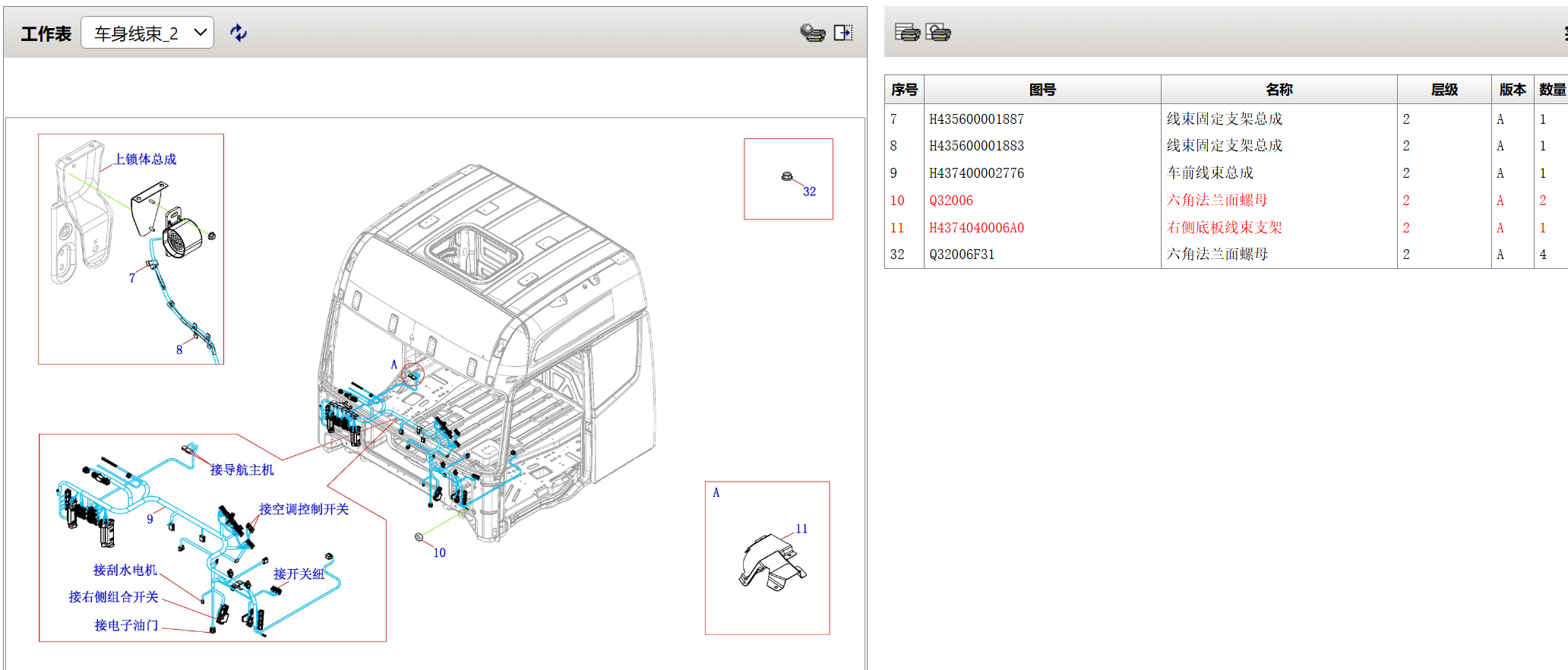

7	H435600001887	线束固定支架总成	2	A	1
8	H435600001883	线束固定支架总成	2	A	1
9	H437400002776	车前线束总成	2	A	1

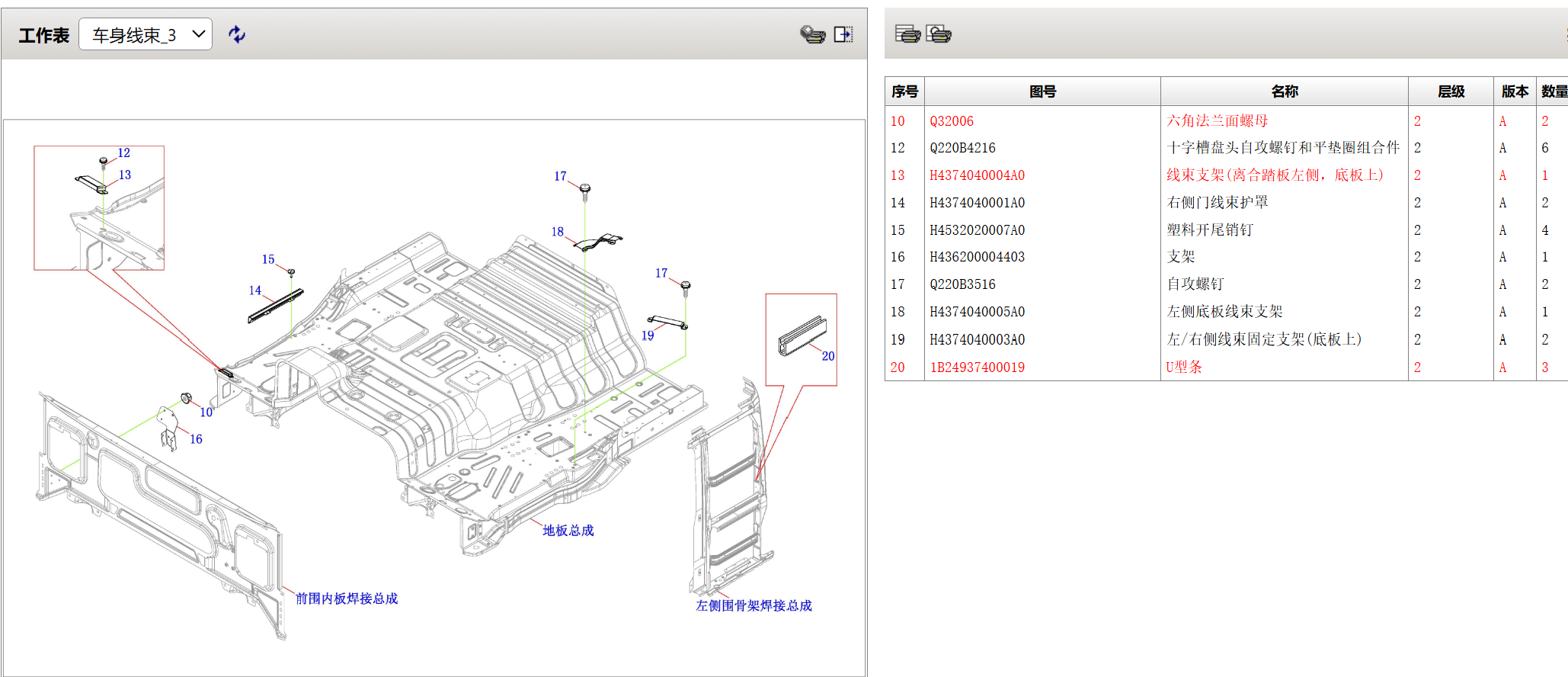

10	Q32006	六角法兰面螺母	2	A	2
11	H4374040006A0	右侧底板线束支架	2	A	1
12	Q220B4216	十字槽盘头自攻螺钉和平垫圈组合件	2	A	6
13	H4374040004A0	线束支架(离合踏板左侧，底板上)	2	A	1
14	H4374040001A0	右侧门线束护罩	2	A	2
15	H4532020007A0	塑料开尾销钉	2	A	4
16	H436200004403	支架	2	A	1
17	Q220B3516	自攻螺钉	2	A	2
18	H4374040005A0	左侧底板线束支架	2	A	1
19	H4374040003A0	左/右侧线束固定支架(底板上)	2	A	2
20	1B24937400019	U型条	2	A	3

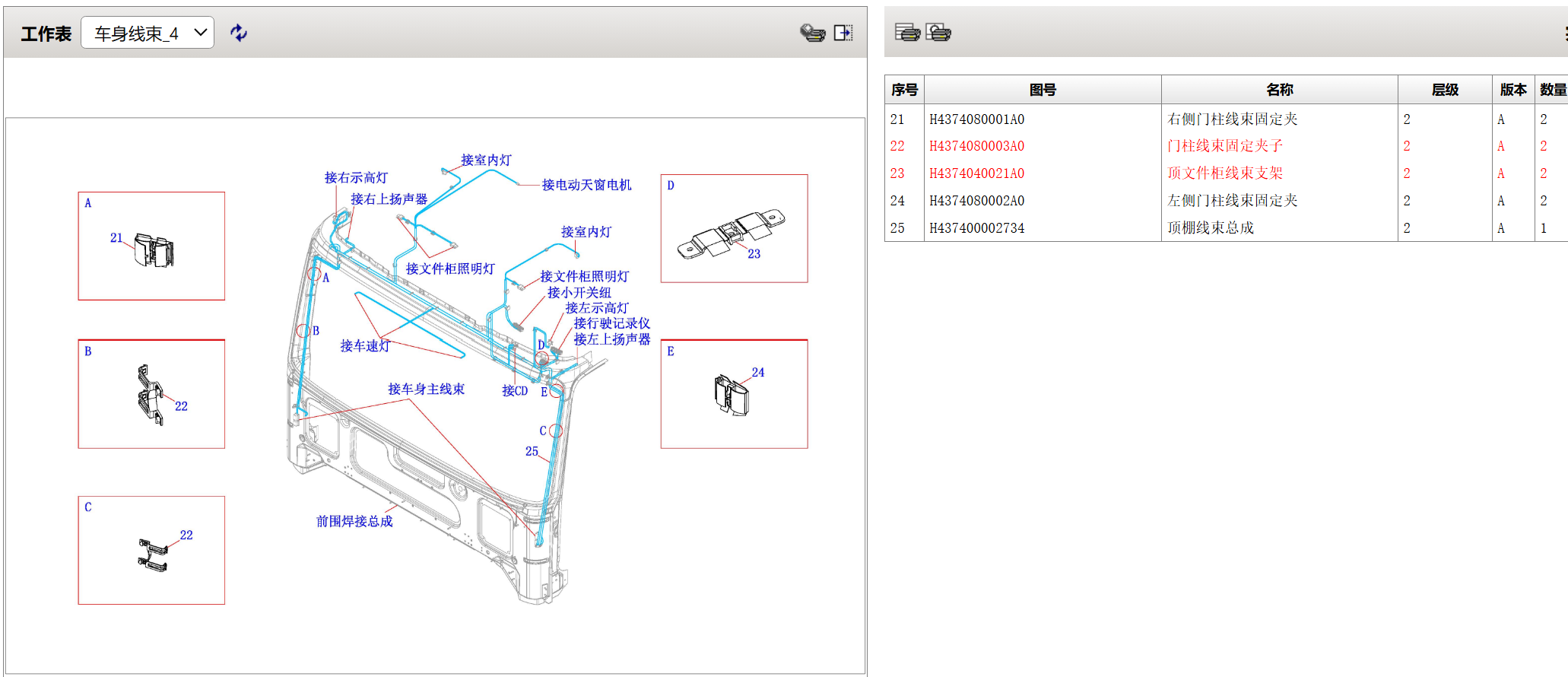

21	H4374080001A0	右侧门柱线束固定夹	2	A	2

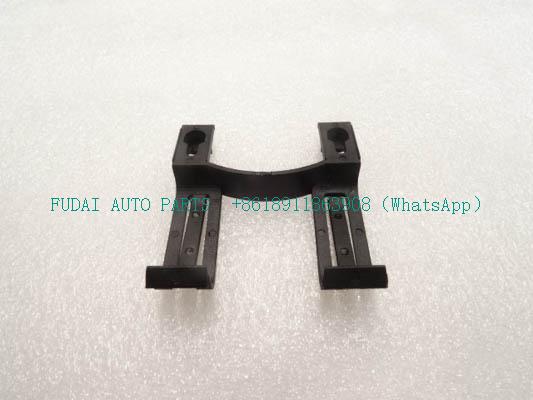

22	H4374080003A0	门柱线束固定夹子	2	A	2
23	H4374040021A0	顶文件柜线束支架	2	A	2
24	H4374080002A0	左侧门柱线束固定夹	2	A	2
25	H437400002734	顶棚线束总成	2	A	1

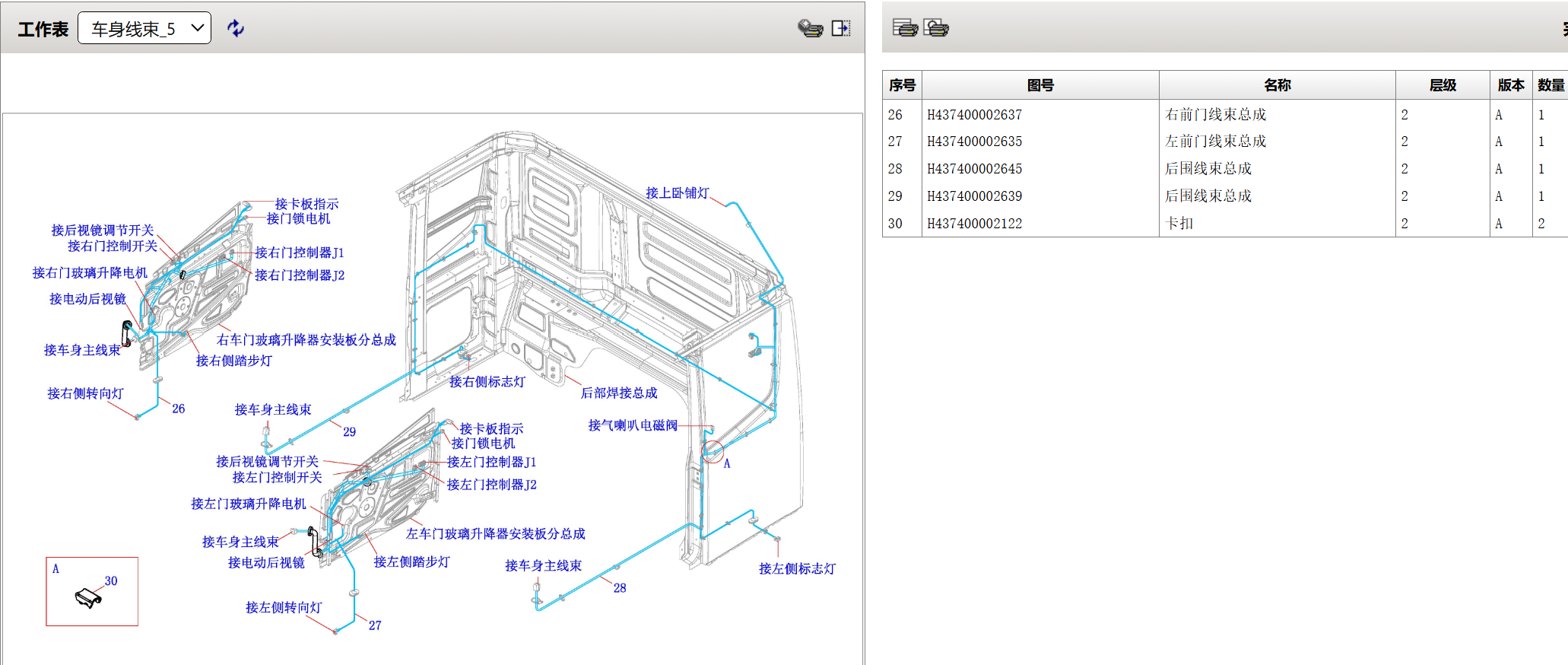

26	H437400002637	右前门线束总成	2	A	1
27	H437400002635	左前门线束总成	2	A	1
28	H437400002645	后围线束总成	2	A	1
29	H437400002639	后围线束总成	2	A	1
30	H437400002122	卡扣	2	A	2
31	Q2140525	十字槽盘头螺钉	2	A	8
32	Q32006F31	六角法兰面螺母	2	A	4
