欧曼星辉车身系统|导流装置

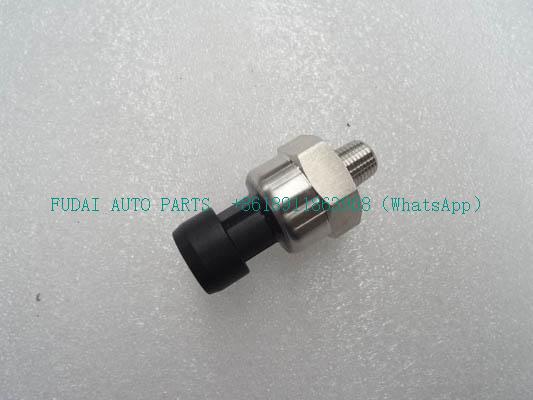

H4381070002A0为欧曼卡车气压传感器


H4507010201A0为欧曼卡车导流罩

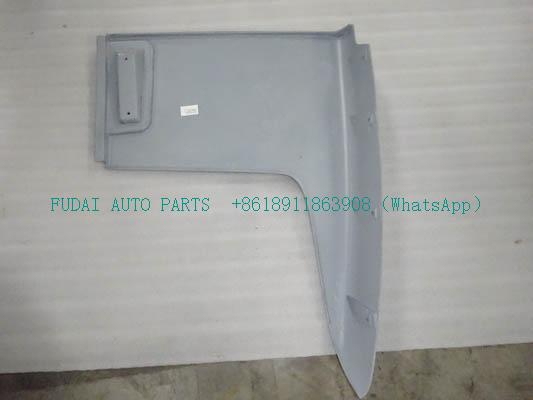

H4507011601A0为欧曼卡车导流罩左衬板

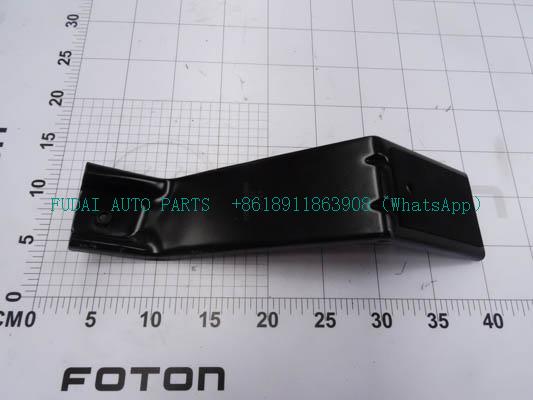

H4507012002A0为欧曼卡车导流罩左衬板支架总成

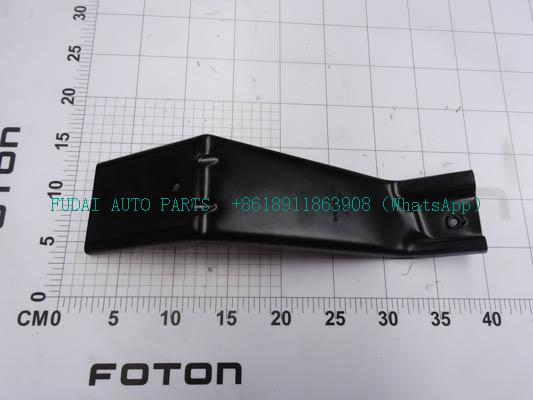

H4507012100A0为导流罩右衬板支架总成

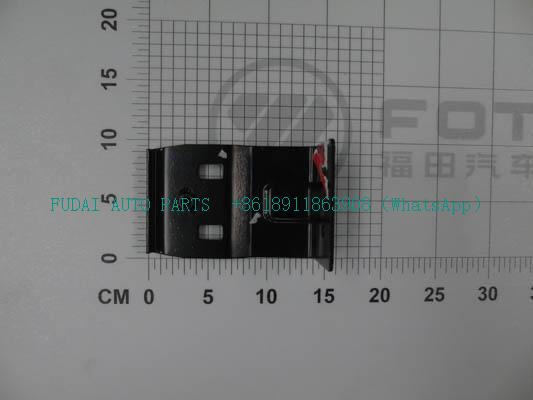

H4507014005A0为欧曼卡车导流罩中支架

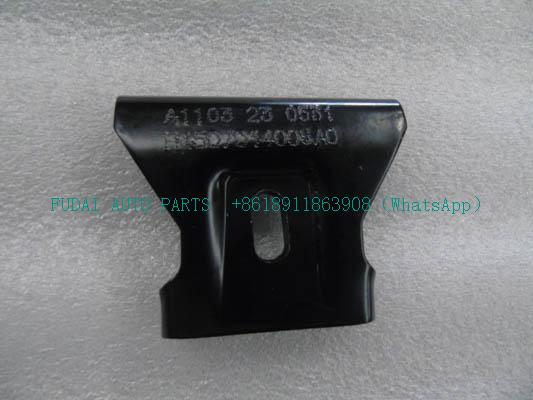

H4507014006A0为欧曼卡车导流罩中支架

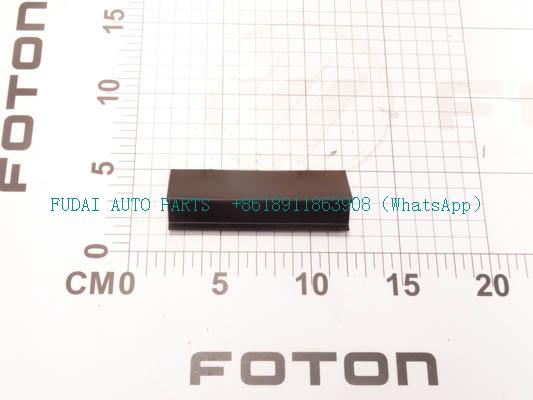

H4507014007A0为欧曼卡车导流罩支架垫片

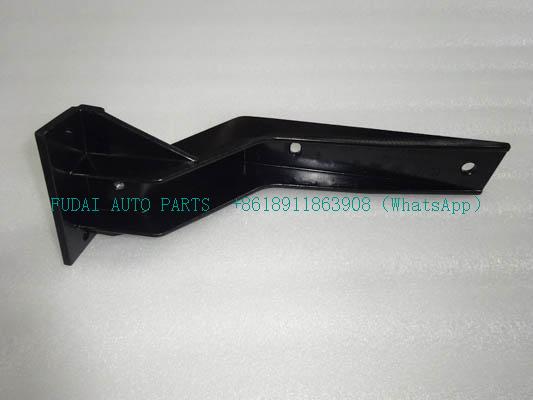

H4507020500A0为欧曼卡车左侧导流板上支架

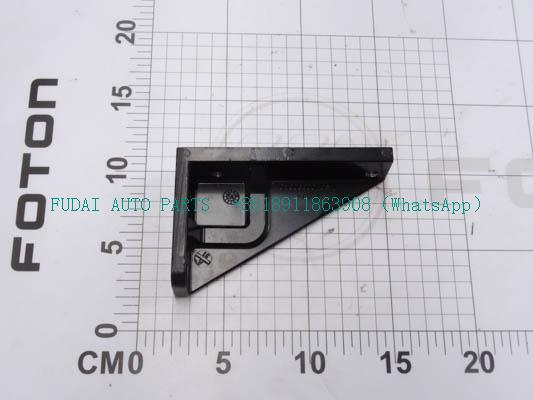

H4507020900A0为欧曼卡车左侧导流板下支座

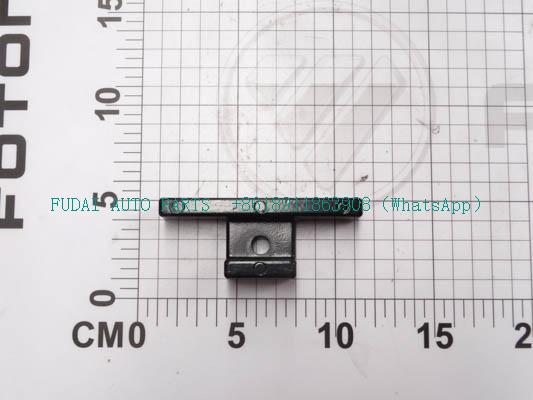

H4507021200A0为欧曼卡车导流板固定支架

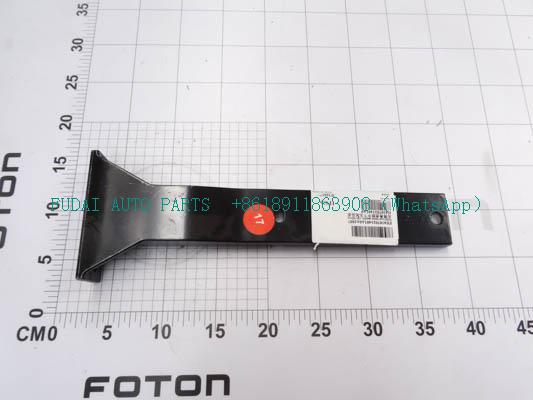

H4507021401A0为欧曼卡车右侧导流板中下支架总成

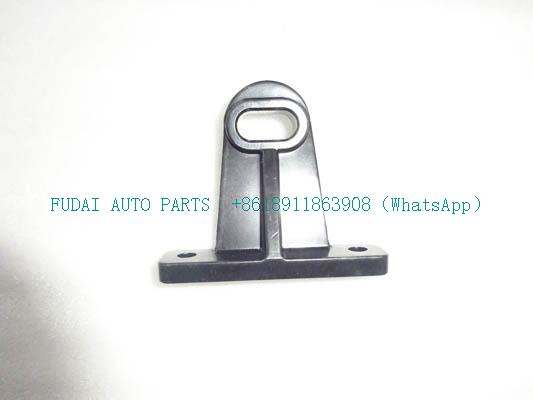

H4507024005A0为欧曼卡车导流板下缓冲座总成

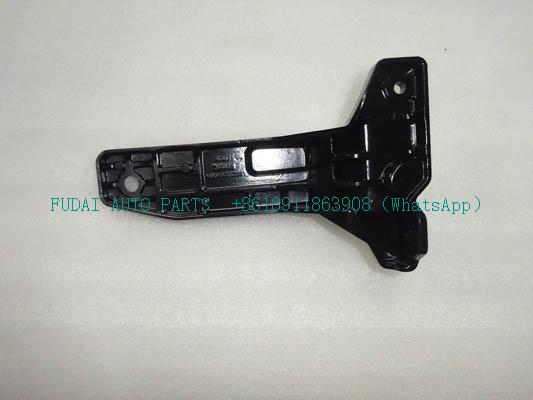

H550700000085为欧曼卡车左侧导流板下支座

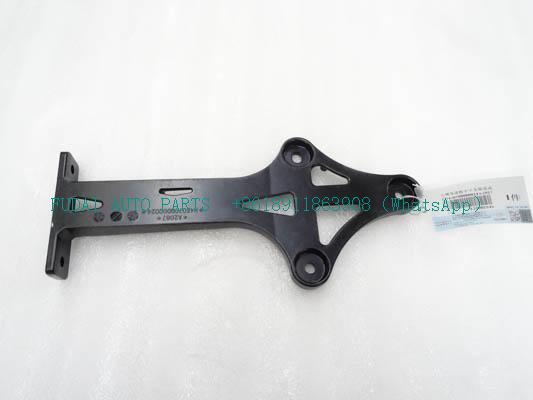

H450700000023为欧曼卡车左侧导流板中上支架总成


H450700000024为欧曼卡车左侧导流板中下支架总成


H550700000105为欧曼卡车右侧导流板上支架

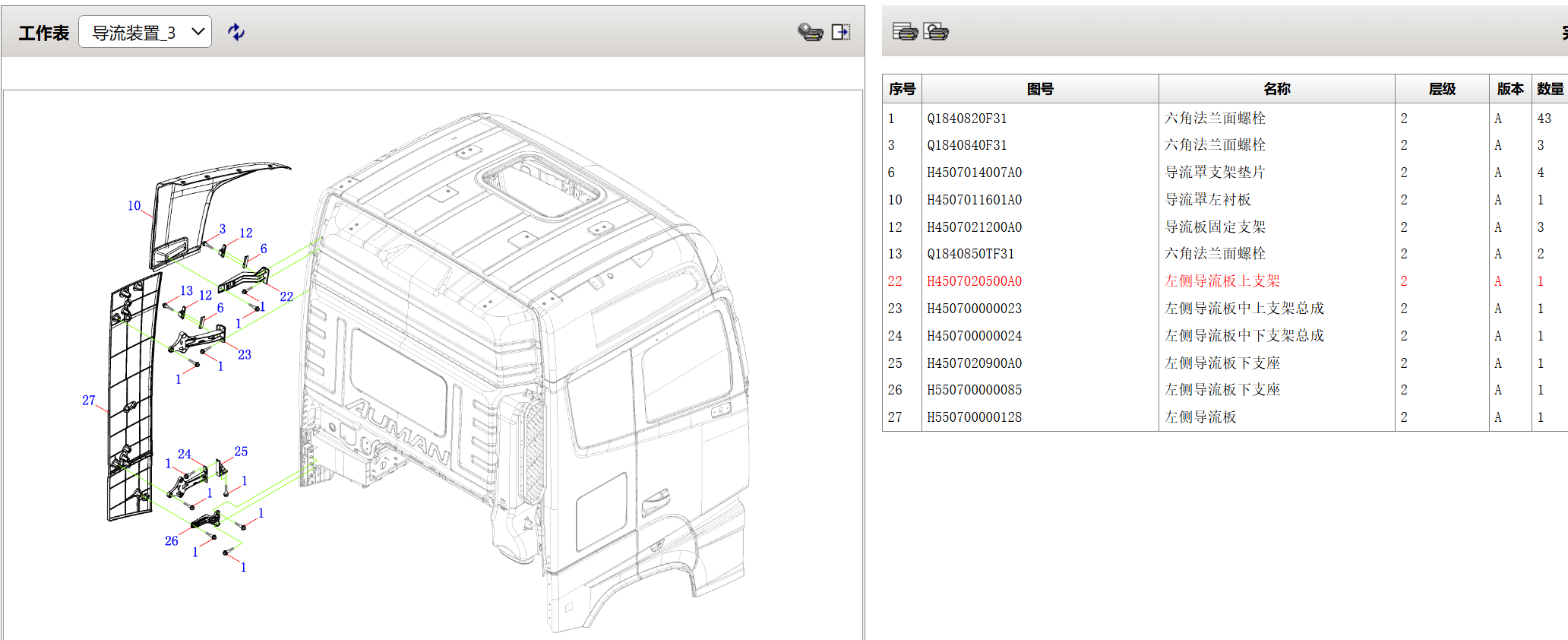

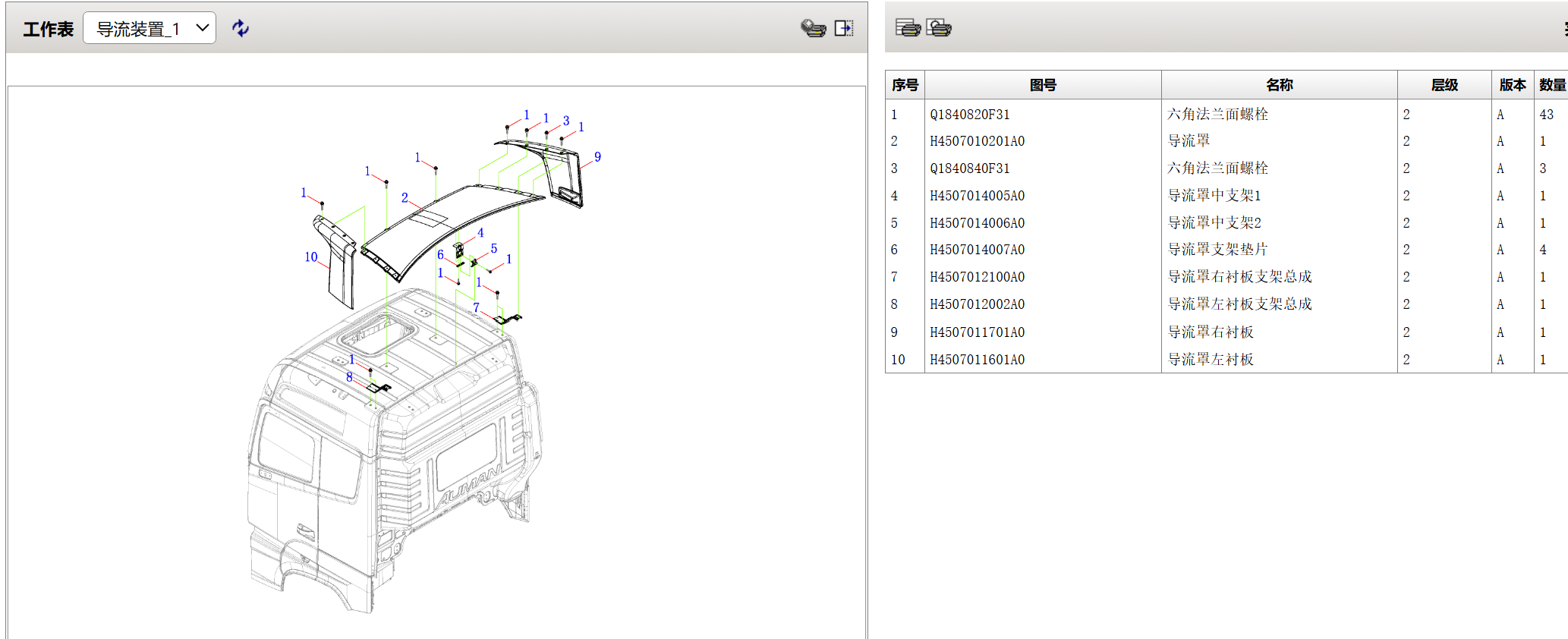

导流装置1.png 导流装置3.png 导流装置2.png

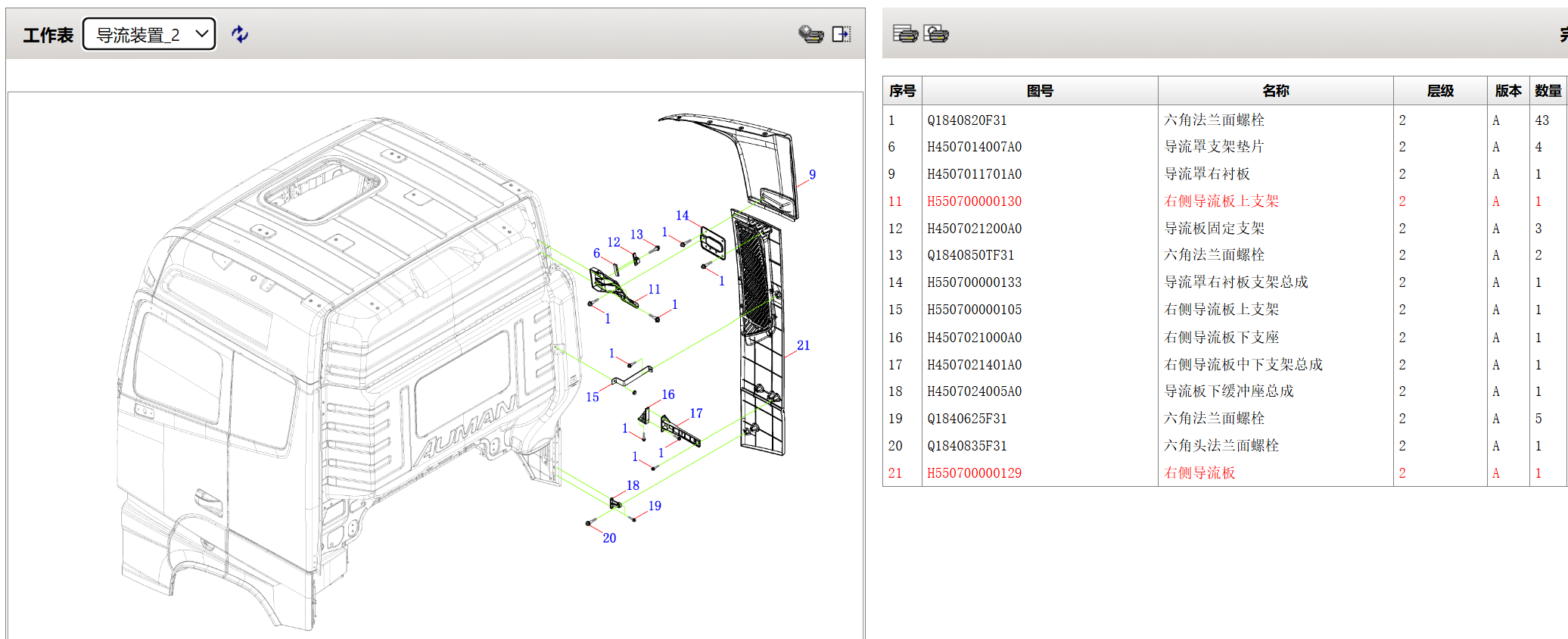

序号	图号	名称	层级	版本	数量
	2S50721110020	空气导流板	1	A	1
	H550700000142	右侧导流板格栅	3	A	1
	H550700000140AC	右侧导流板本体喷漆	3	A	1
	H550700000140	右侧导流板本体	4	A	1
	Q1840616F31	六角法兰面螺栓	3	A	10
	H550700000128AC	左侧导流板喷漆	2	A	1
	H4507010201A0AC	导流罩喷漆	2	A	1
	H550700000135	导流板安装图	2	A	1
	H4507011601A0AC	导流罩左衬板喷漆	2	A	1
	H4507011701A0AC	导流罩右衬板喷漆	2	A	1
1	Q1840820F31	六角法兰面螺栓	2	A	43
2	H4507010201A0	导流罩	2	A	1
3	Q1840840F31	六角法兰面螺栓	2	A	3
4	H4507014005A0	导流罩中支架1	2	A	1
5	H4507014006A0	导流罩中支架2	2	A	1
6	H4507014007A0	导流罩支架垫片	2	A	4
7	H4507012100A0	导流罩右衬板支架总成	2	A	1
8	H4507012002A0	导流罩左衬板支架总成	2	A	1
9	H4507011701A0	导流罩右衬板	2	A	1
10	H4507011601A0	导流罩左衬板	2	A	1
11	H550700000130	右侧导流板上支架	2	A	1
12	H4507021200A0	导流板固定支架	2	A	3
13	Q1840850TF31	六角法兰面螺栓	2	A	2
14	H550700000133	导流罩右衬板支架总成	2	A	1
15	H550700000105	右侧导流板上支架	2	A	1
16	H4507021000A0	右侧导流板下支座	2	A	1
17	H4507021401A0	右侧导流板中下支架总成	2	A	1
18	H4507024005A0	导流板下缓冲座总成	2	A	1
19	Q1840625F31	六角法兰面螺栓	2	A	5
20	Q1840835F31	六角头法兰面螺栓	2	A	1
21	H550700000129	右侧导流板	2	A	1
22	H4507020500A0	左侧导流板上支架	2	A	1
23	H450700000023	左侧导流板中上支架总成	2	A	1
24	H450700000024	左侧导流板中下支架总成	2	A	1
25	H4507020900A0	左侧导流板下支座	2	A	1
26	H550700000085	左侧导流板下支座	2	A	1
27	H550700000128	左侧导流板	2	A	1
