欧曼星辉车身系统|车身翻转系统

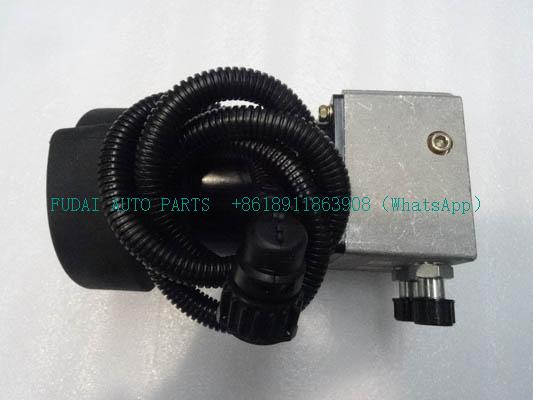

H4502C01008A0为欧曼卡车电动油泵总成

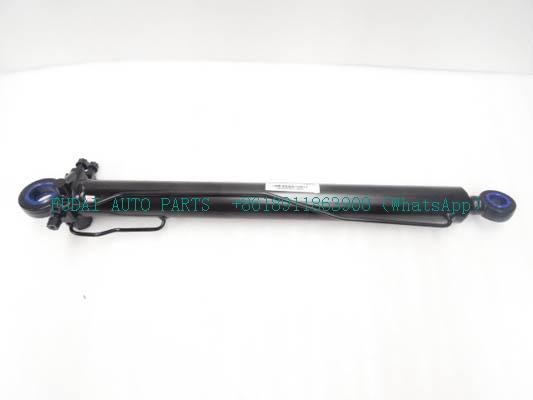

H4502C02002A0为欧曼卡车车身翻转主油缸


H4502C02003A0为欧曼卡车车身翻转副油缸

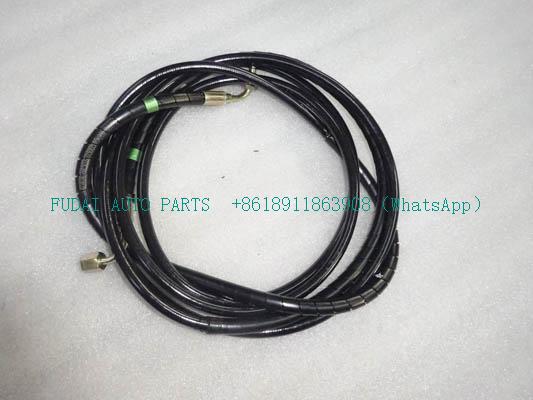

H4502C03005A0为欧曼卡车后悬置副油缸进油管

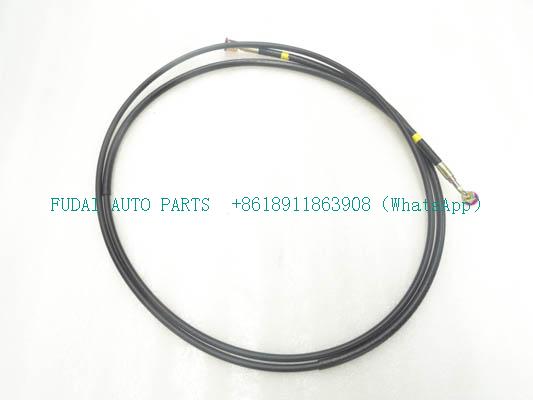

H4502C03006A0为欧曼卡车后悬置副油缸回油管

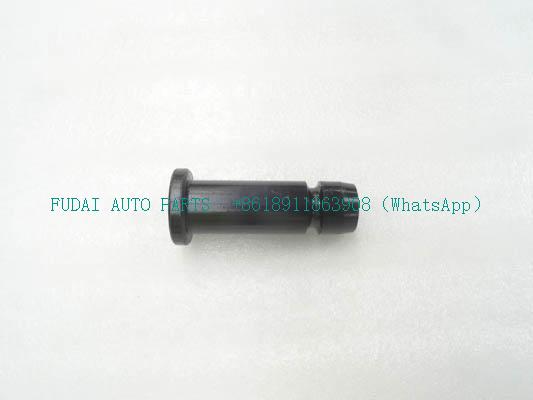

H4502C04004A0为欧曼卡车翻转油缸安装轴

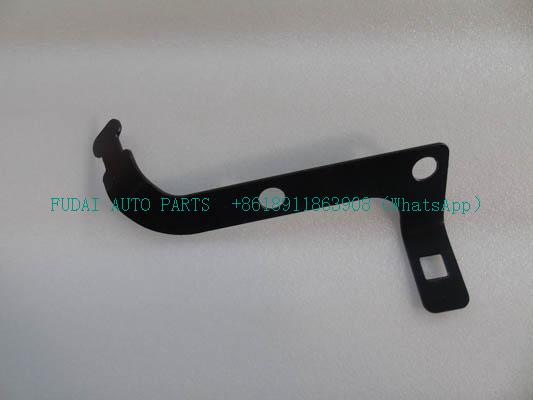

H4502C04007A0为欧曼卡车过线支架

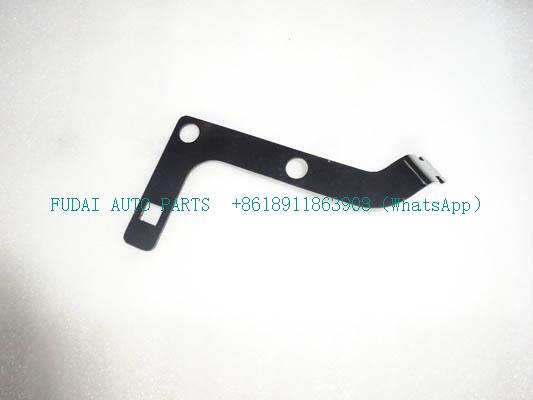

H4502C04015A0为欧曼卡车过线支架

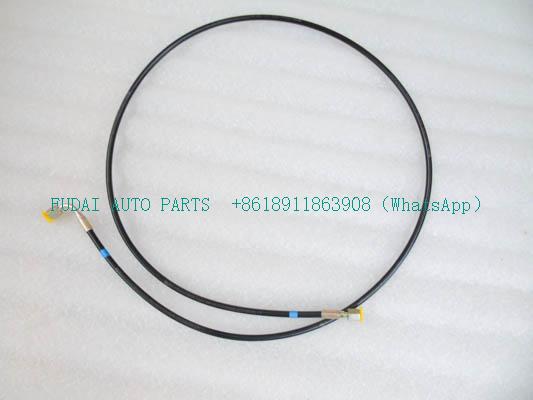

H4504050103A0为欧曼卡车油缸进油管

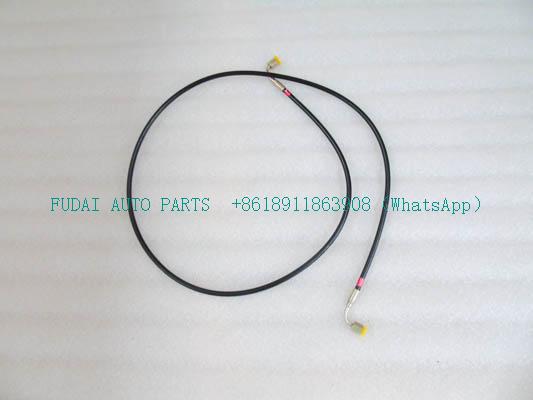

H4504050202A0为欧曼卡车油缸出油管

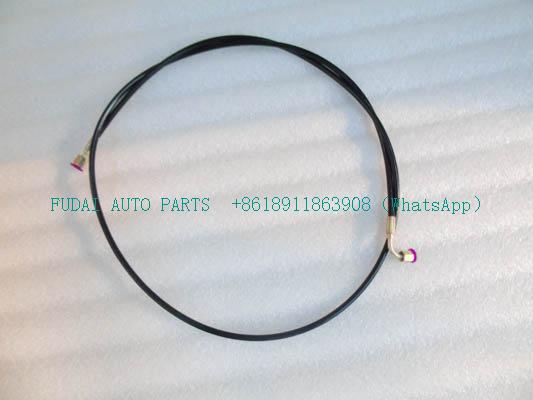

H4504050401A0为欧曼卡车液压锁进油管

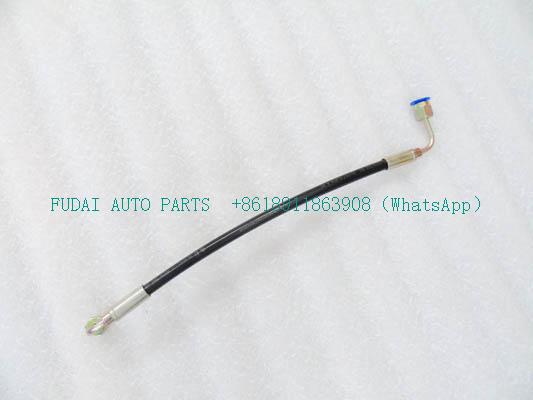

H4504050601A0为欧曼卡车电动泵吸油管

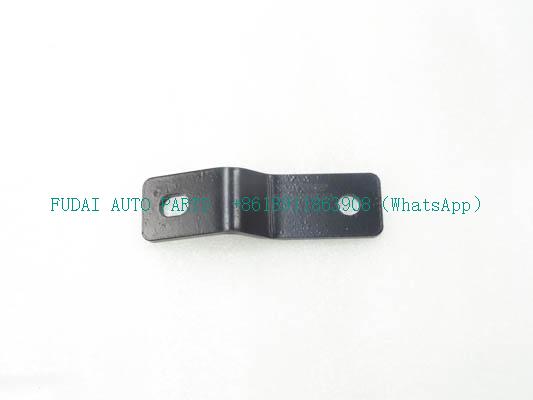

H4504100100A0为欧曼卡车连接支架

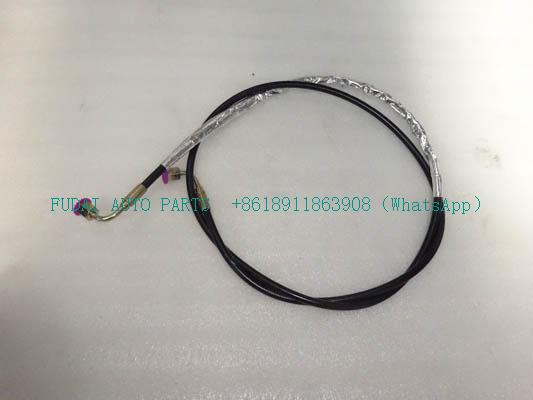

H450400000027为欧曼卡车液压锁连接油管

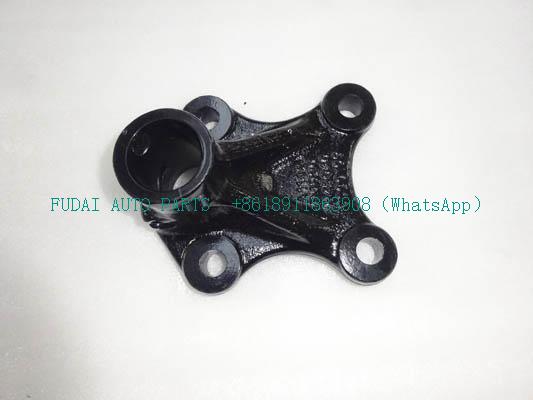

H450400000109为欧曼卡车油缸下支架

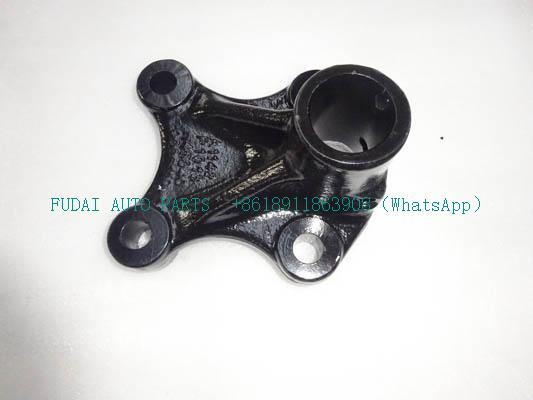

H450400000110为欧曼卡车油缸下支架

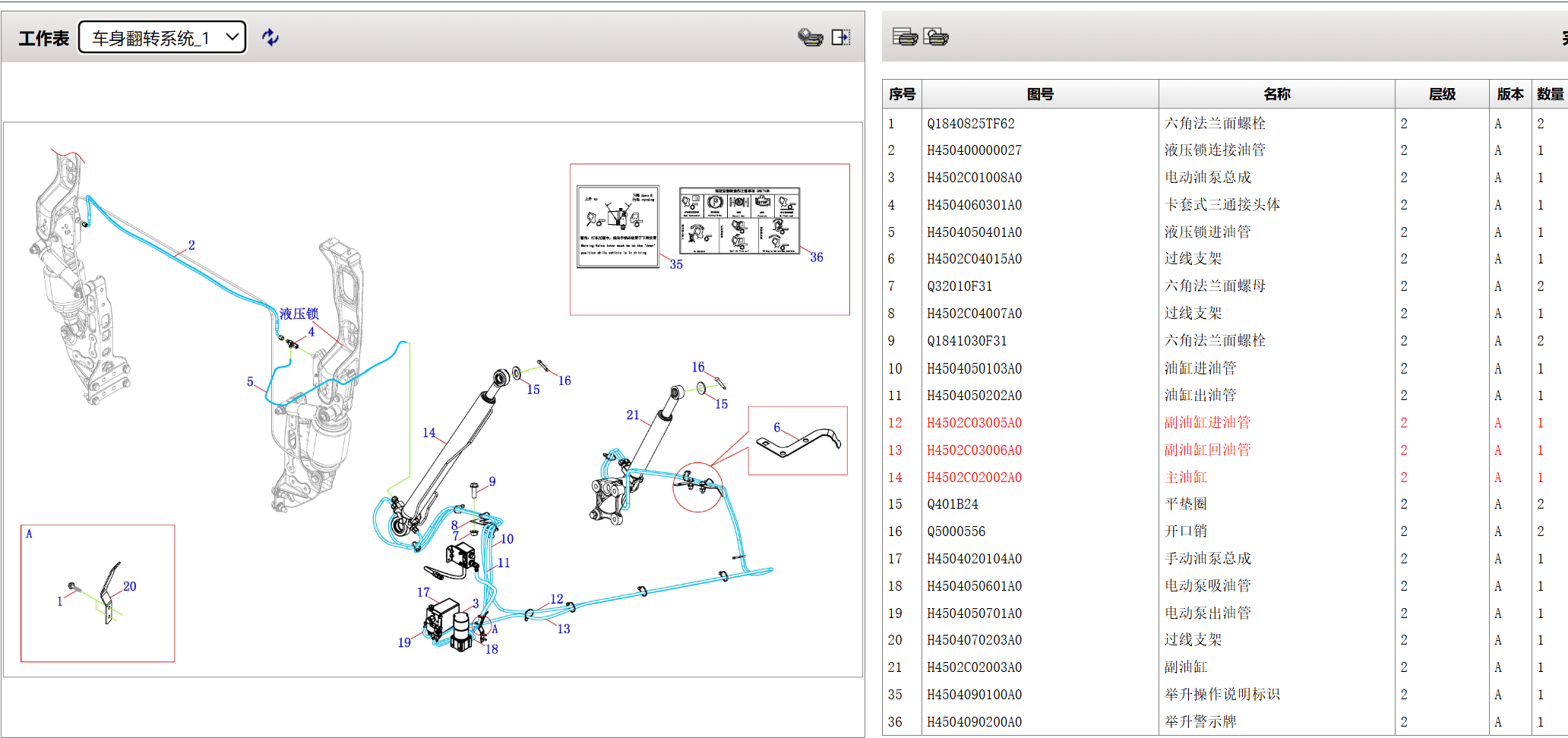

车身翻转系统1.png 车身翻转系统2.png

序号	图号	名称	层级	版本	数量
	2S50415410005	车身翻转系统-油缸支座	1	A	1
	2S50415210032	车身翻转系统安装图	1	A	1
	H450400000106	车身翻转安装图	2	A	1
	2S50415510003	车身翻转系统-油缸	1	A	1
	2S50415610013	车身翻转机构-油泵	1	A	1
	Q33008T13F3	全金属六角法兰面锁紧螺母	2	A	1
	2S50415810005	液压管油缸-油泵	1	A	1
	2S50415840010	液压管锁-锁	1	A	1
	2S50415710017	翻转系统附件	1	A	1
	1417035600190	扎线带	2	A	26
	2S50415830005	液压管油缸-锁	1	A	1
	H436200001310	扎带	2	A	2
	2S50415310012	车身翻转系统-油泵支架	1	A	1
	Q33008T13F3	全金属六角法兰面锁紧螺母	2	A	1
	Q1840816TF3	六角法兰面螺栓	2	A	1
1	Q1840825TF62	六角法兰面螺栓	2	A	2
2	H450400000027	液压锁连接油管	2	A	1
3	H4502C01008A0	电动油泵总成	2	A	1
4	H4504060301A0	卡套式三通接头体	2	A	1
5	H4504050401A0	液压锁进油管	2	A	1
6	H4502C04015A0	过线支架	2	A	1
7	Q32010F31	六角法兰面螺母	2	A	2
8	H4502C04007A0	过线支架	2	A	1
9	Q1841030F31	六角法兰面螺栓	2	A	2
10	H4504050103A0	油缸进油管	2	A	1
11	H4504050202A0	油缸出油管	2	A	1
12	H4502C03005A0	副油缸进油管	2	A	1
13	H4502C03006A0	副油缸回油管	2	A	1
14	H4502C02002A0	主油缸	2	A	1
15	Q401B24	平垫圈	2	A	2
16	Q5000556	开口销	2	A	2
17	H4504020104A0	手动油泵总成	2	A	1
18	H4504050601A0	电动泵吸油管	2	A	1
19	H4504050701A0	电动泵出油管	2	A	1
20	H4504070203A0	过线支架	2	A	1
21	H4502C02003A0	副油缸	2	A	1
22	Q1840830F31	六角头法兰面螺栓	2	A	2
23	H450400000095	油管安装支架	2	A	1
24	H4502C04004A0	油缸安装轴	2	A	2
25	Q5000214	开口销2X14	2	A	2
26	Q32008F31	六角法兰面螺母	2	A	2
27	H450400000109	油缸下支架	2	A	1
28	H450400000110	油缸下支架	2	A	1
29	H4502C04028A0	内六角圆柱头螺钉	2	A	2
30	H4504100100A0	连接支架	2	A	1
31	Q1840816TF3	六角法兰面螺栓	2	A	2
32	H0504070100A0	油管安装支架	2	A	2
33	Q33008T13F3	全金属六角法兰面锁紧螺母	2	A	2
34	H4502C01003A0	电动泵控制器	2	A	1
35	H4504090100A0	举升操作说明标识	2	A	1
36	H4504090200A0	举升警示牌	2	A	1
37	Q1841020TF3	六角法兰面螺栓	2	A	2
38	H0008030103A0	车身后悬置处管线固定支架	2	A	1
