欧曼星辉车身系统|顶层文件柜

2025-07-16 11:49

欧曼星辉车身系统|顶层文件柜

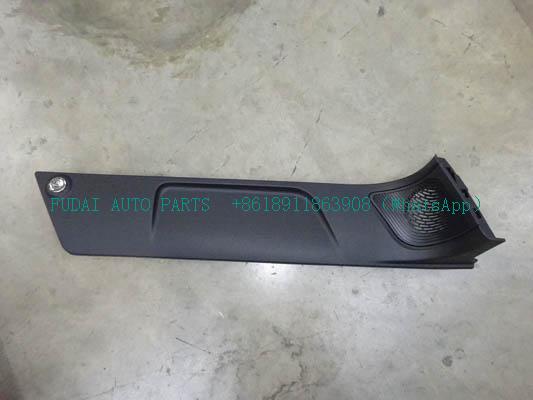

H457300000132为欧曼卡车左侧顶下装饰板

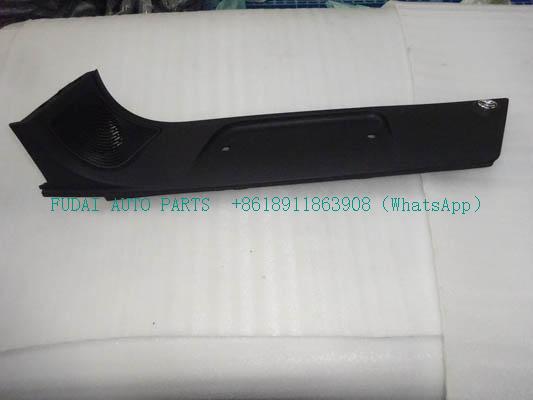

H457300000134为欧曼卡车右侧顶下装饰板

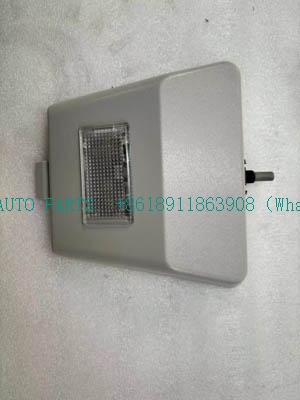

H482300000011为欧曼卡车顶柜照明灯总成

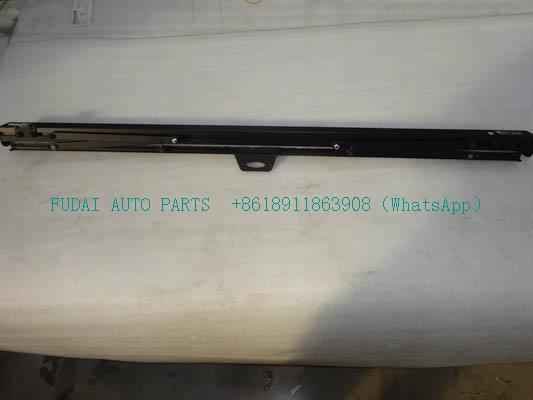

H557200000048为左遮阳帘总成

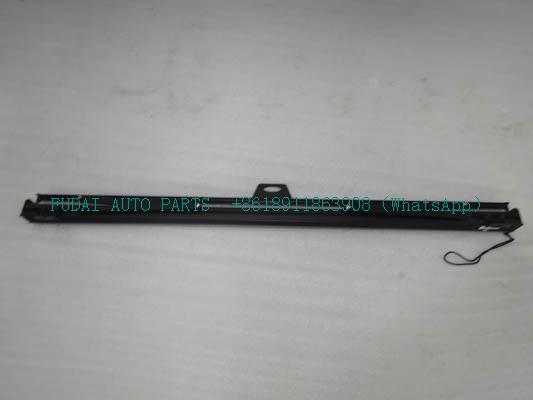

H557200000049为欧曼卡车右遮阳帘总成

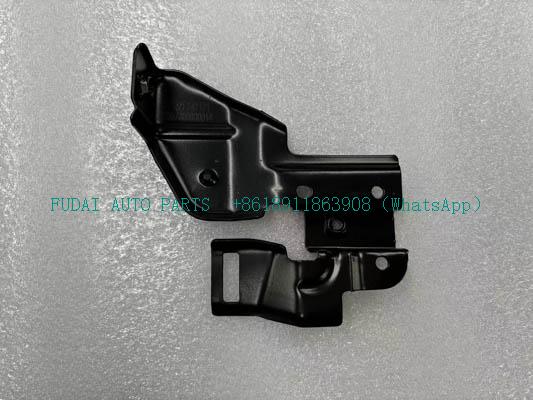

H557300000014为欧曼卡车顶盖扶手支架

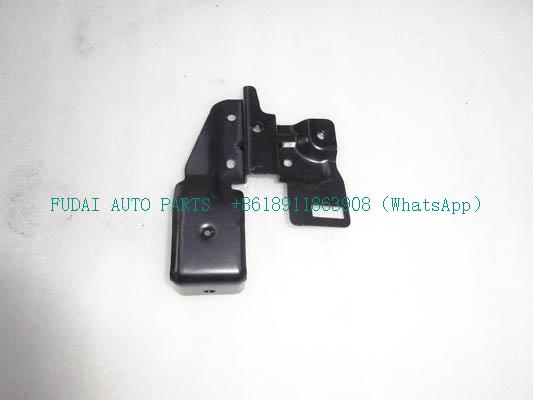

H557300000015为欧曼卡车顶盖扶手支架

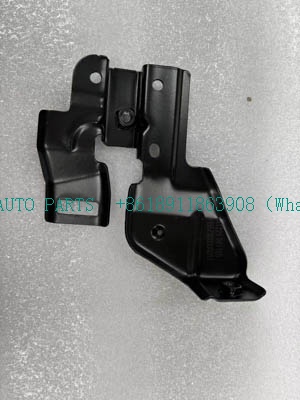

H557300000017为欧曼卡车顶盖扶手支架

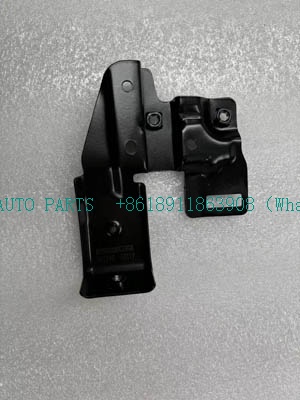

H557300000018为欧曼卡车顶盖扶手支架

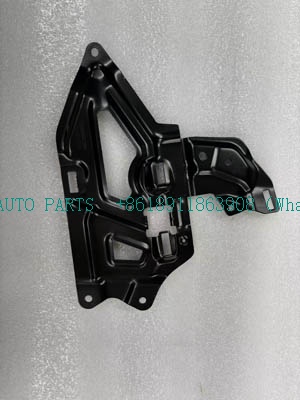

H557300000029为欧曼卡车顶盖左连接支架

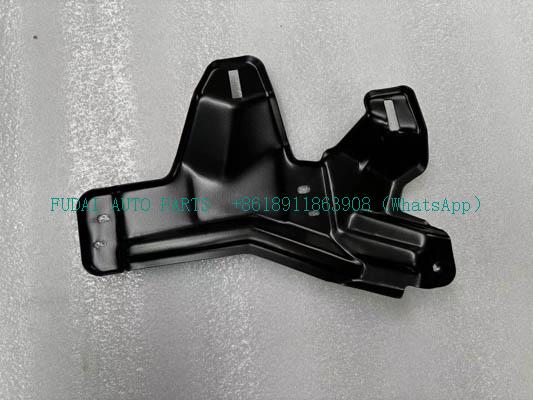

H557300000030为欧曼卡车顶盖左连接支架

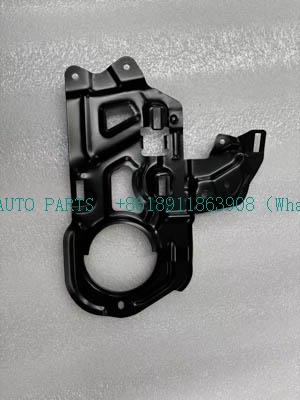

H557300000031为欧曼卡车顶盖右连接支架

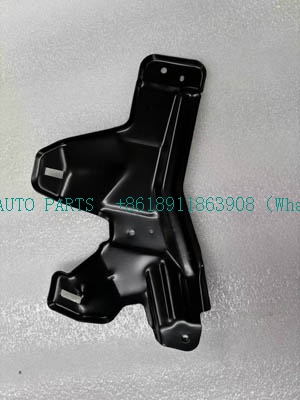

H557300000032为欧曼卡车顶盖右连接支架

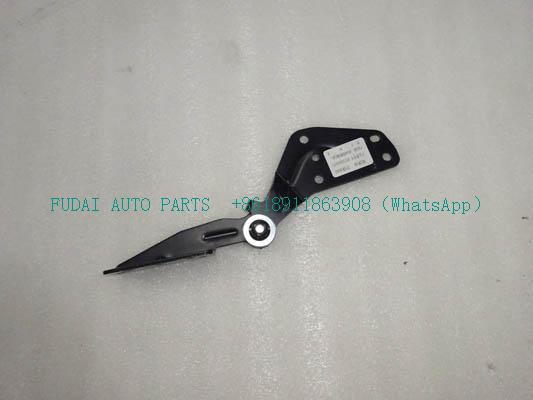

H557300000071为欧曼卡车文件柜铰链总成

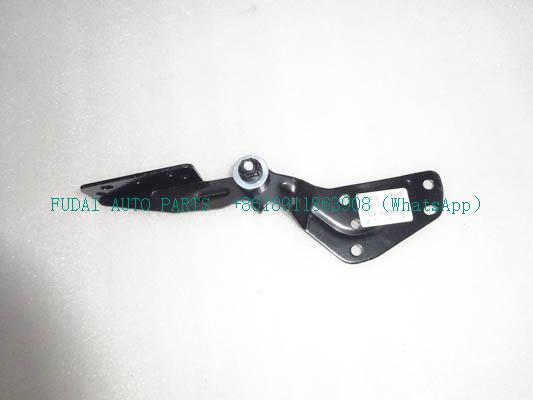

H557300000072为欧曼卡车文件柜铰链总成

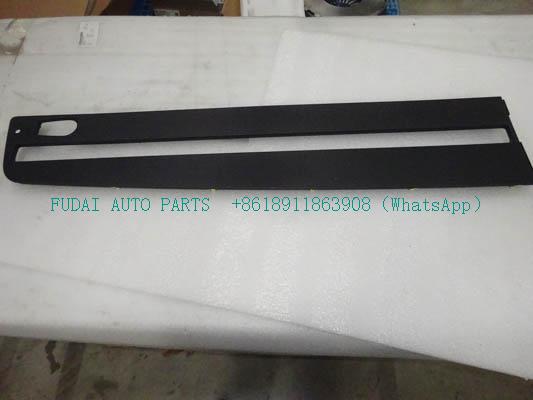

H557300000076为欧曼卡车前顶柜左遮阳帘装饰罩

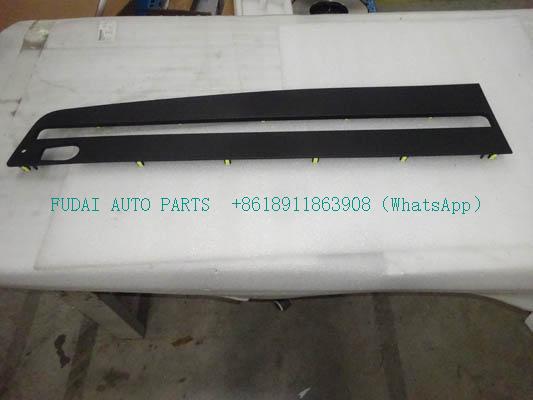

H557300000077为欧曼卡车前顶柜右遮阳帘装饰罩

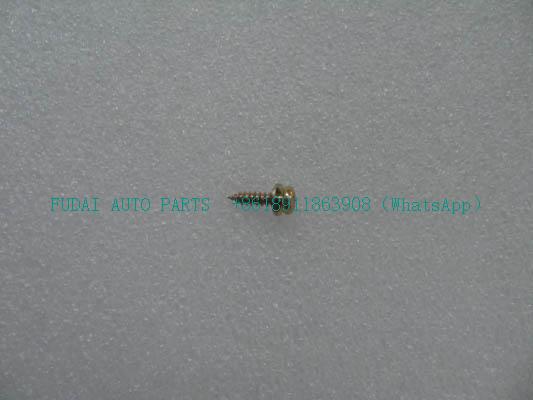

Q220B4216为欧曼卡车十字槽盘头自攻螺钉和平垫

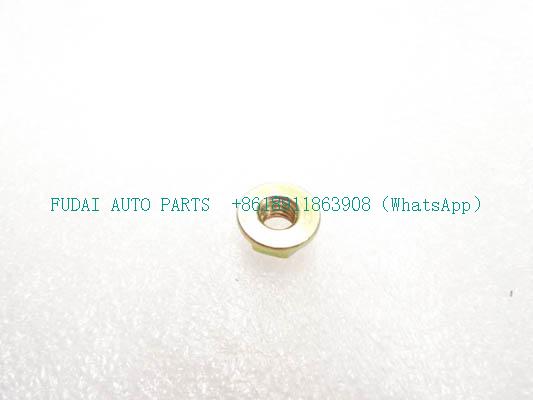

Q32006为欧曼卡车六角法兰面螺母

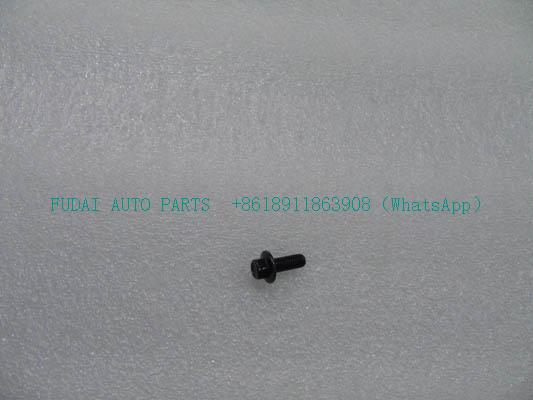

Q1840616F31为欧曼卡车六角法兰面螺栓

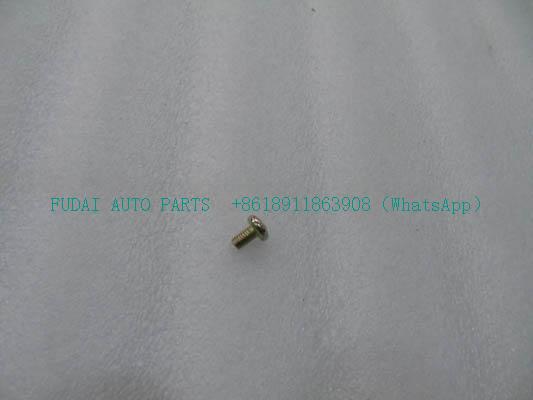

Q2140610为欧曼卡车十字槽盘头螺钉

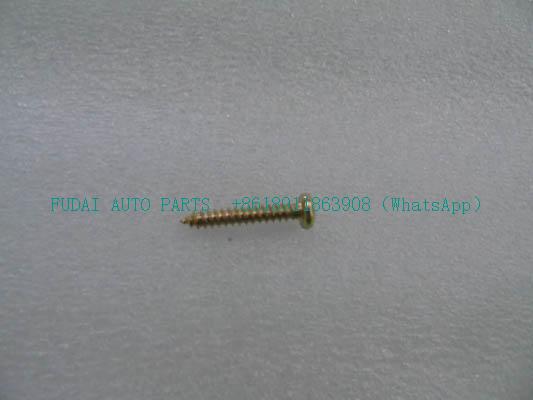

Q2714225为欧曼卡车十字槽盘头自攻螺钉

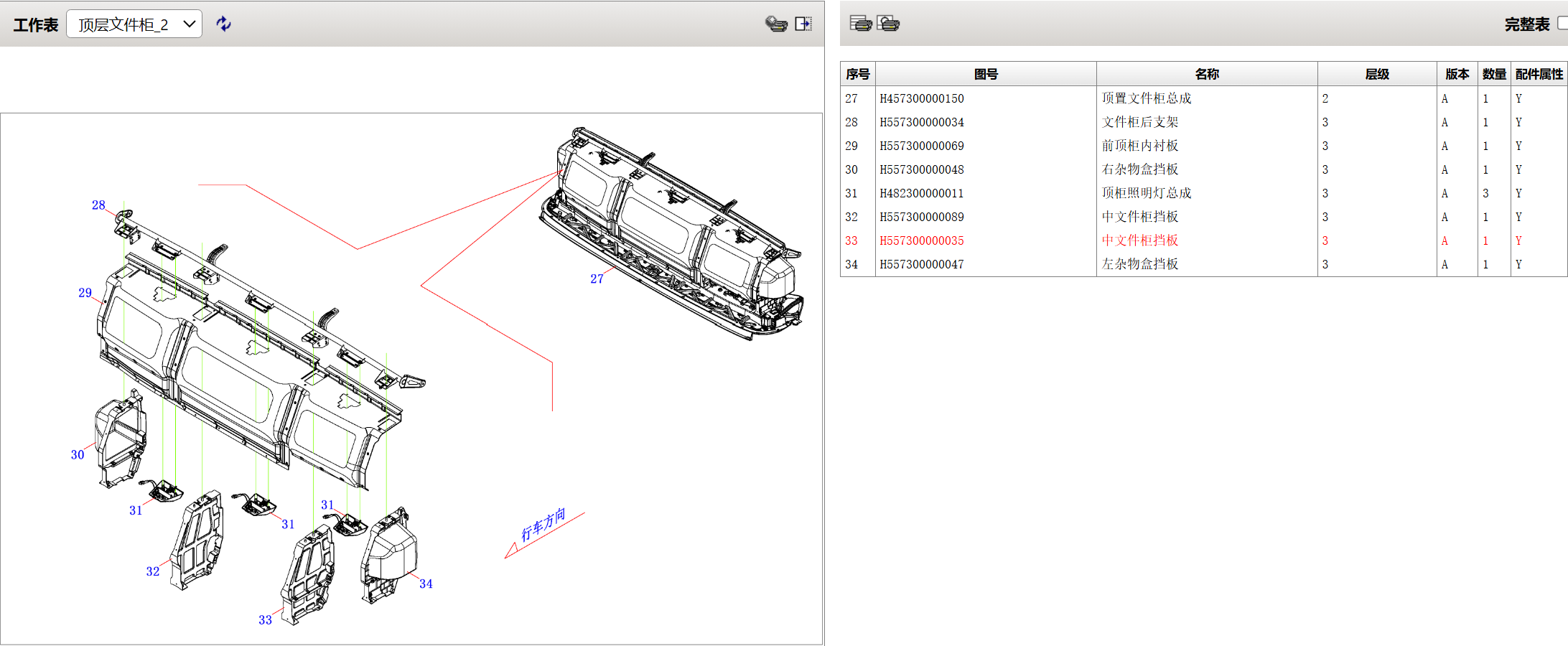

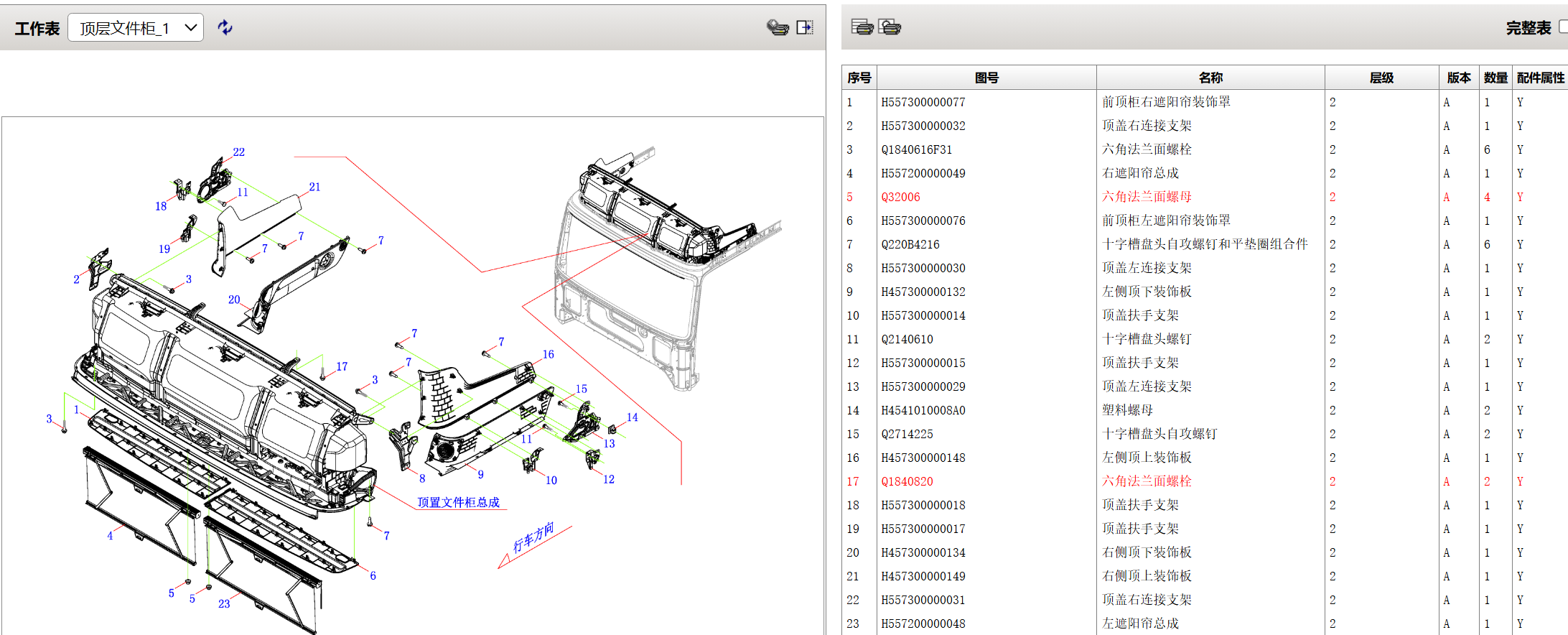

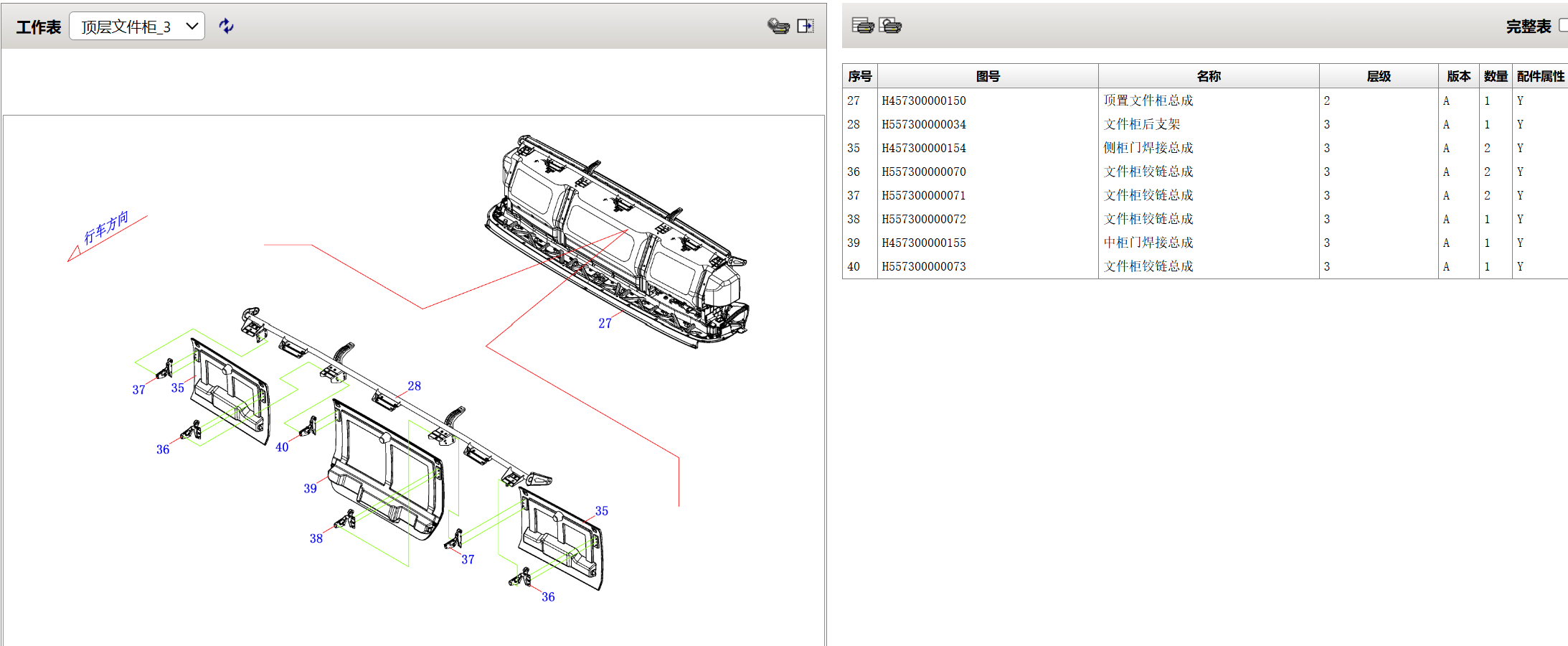

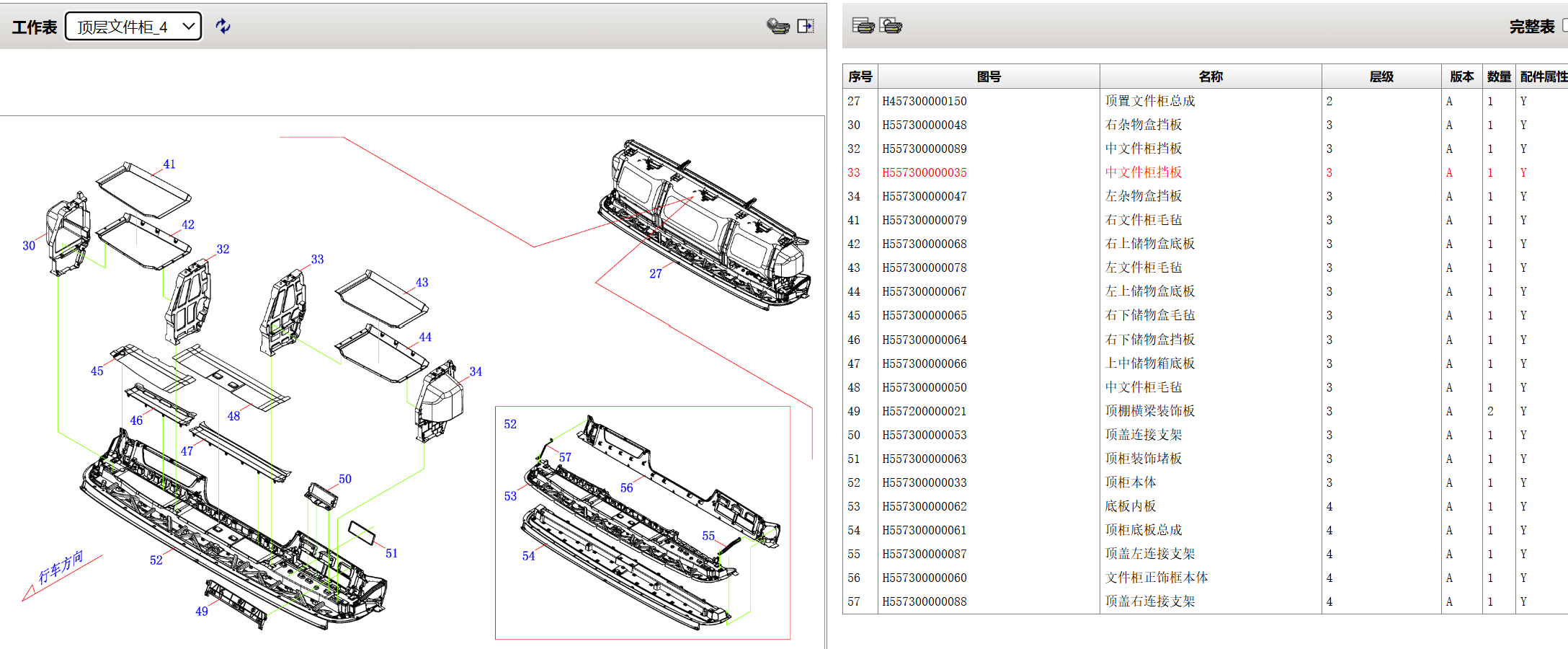

顶层文件柜3.png 顶层文件柜2.png 顶层文件柜1.png 顶层文件柜4.png

序号	图号	名称	层级	版本	数量	配件属性
	2S57336110013	顶置文件柜总成	1	A	1
	H557300000019	顶置文件柜安装图	2	A	1
1	H557300000077	前顶柜右遮阳帘装饰罩	2	A	1	Y
2	H557300000032	顶盖右连接支架	2	A	1	Y
3	Q1840616F31	六角法兰面螺栓	2	A	6	Y
4	H557200000049	右遮阳帘总成	2	A	1	Y
5	Q32006	六角法兰面螺母	2	A	4	Y
6	H557300000076	前顶柜左遮阳帘装饰罩	2	A	1	Y
7	Q220B4216	十字槽盘头自攻螺钉和平垫圈组合件	2	A	6	Y
8	H557300000030	顶盖左连接支架	2	A	1	Y
9	H457300000132	左侧顶下装饰板	2	A	1	Y
10	H557300000014	顶盖扶手支架	2	A	1	Y
11	Q2140610	十字槽盘头螺钉	2	A	2	Y
12	H557300000015	顶盖扶手支架	2	A	1	Y
13	H557300000029	顶盖左连接支架	2	A	1	Y
14	H4541010008A0	塑料螺母	2	A	2	Y
15	Q2714225	十字槽盘头自攻螺钉	2	A	2	Y
16	H457300000148	左侧顶上装饰板	2	A	1	Y
17	Q1840820	六角法兰面螺栓	2	A	2	Y
18	H557300000018	顶盖扶手支架	2	A	1	Y
19	H557300000017	顶盖扶手支架	2	A	1	Y
20	H457300000134	右侧顶下装饰板	2	A	1	Y
21	H457300000149	右侧顶上装饰板	2	A	1	Y
22	H557300000031	顶盖右连接支架	2	A	1	Y
23	H557200000048	左遮阳帘总成	2	A	1	Y
27	H457300000150	顶置文件柜总成	2	A	1	Y
28	H557300000034	文件柜后支架	3	A	1	Y
29	H557300000069	前顶柜内衬板	3	A	1	Y
30	H557300000048	右杂物盒挡板	3	A	1	Y
31	H482300000011	顶柜照明灯总成	3	A	3	Y
32	H557300000089	中文件柜挡板	3	A	1	Y
33	H557300000035	中文件柜挡板	3	A	1	Y
34	H557300000047	左杂物盒挡板	3	A	1	Y
35	H457300000154	侧柜门焊接总成	3	A	2	Y
36	H557300000070	文件柜铰链总成	3	A	2	Y
37	H557300000071	文件柜铰链总成	3	A	2	Y
38	H557300000072	文件柜铰链总成	3	A	1	Y
39	H457300000155	中柜门焊接总成	3	A	1	Y
40	H557300000073	文件柜铰链总成	3	A	1	Y
41	H557300000079	右文件柜毛毡	3	A	1	Y
42	H557300000068	右上储物盒底板	3	A	1	Y
43	H557300000078	左文件柜毛毡	3	A	1	Y
44	H557300000067	左上储物盒底板	3	A	1	Y
45	H557300000065	右下储物盒毛毡	3	A	1	Y
46	H557300000064	右下储物盒挡板	3	A	1	Y
47	H557300000066	上中储物箱底板	3	A	1	Y
48	H557300000050	中文件柜毛毡	3	A	1	Y
49	H557200000021	顶棚横梁装饰板	3	A	2	Y
50	H557300000053	顶盖连接支架	3	A	1	Y
51	H557300000063	顶柜装饰堵板	3	A	1	Y
52	H557300000033	顶柜本体	3	A	1	Y
53	H557300000062	底板内板	4	A	1	Y
54	H557300000061	顶柜底板总成	4	A	1	Y
55	H557300000087	顶盖左连接支架	4	A	1	Y
56	H557300000060	文件柜正饰框本体	4	A	1	Y
57	H557300000088	顶盖右连接支架	4	A	1	Y
